12.3.16. Снятие и установка потолочной обивки (модели Универсал)

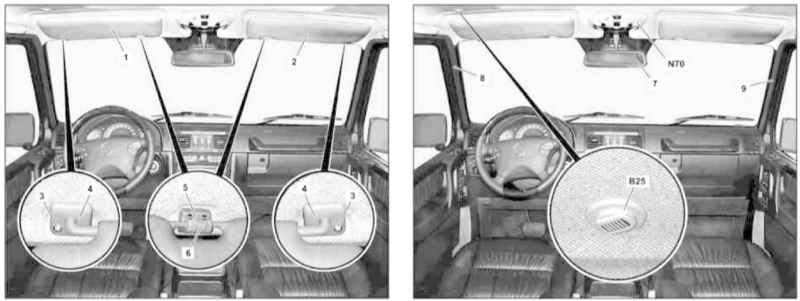

Детали установки потолочной обивки на моделях Универсал (1 из 5)

1, 2 — Солнцезащитные козырьки 3 — Болт 4 — Опоры 5 — Держатель 6 — Крышка 7 — Салонное зеркало заднего вида	8, 9 — Панели отделки стоек А В25 — Микрофон системы устройства Hands-free N70 — Панель переключателей потолочной консоли

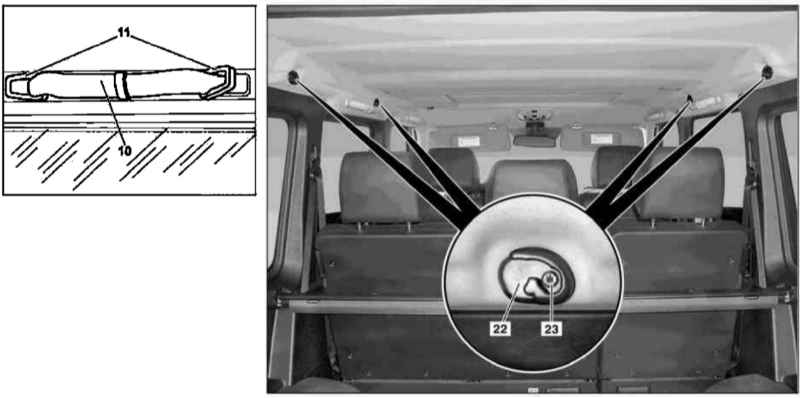

Детали установки потолочной обивки на моделях Универсал (2 из 5)

10 — Рукоятка 11 — Крышки	22 — Точки крепления багажной сетки 23 — Болт

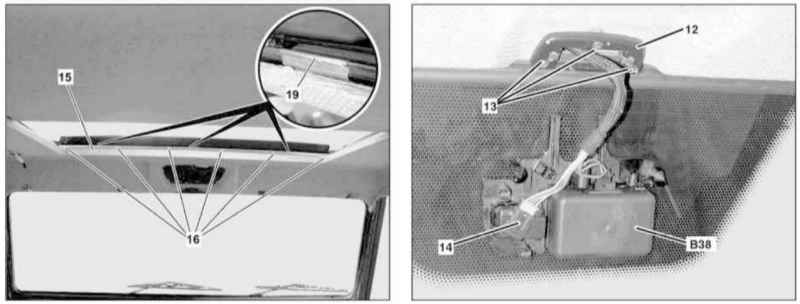

Детали установки потолочной обивки на моделях Универсал (3 из 5)

12 — Опора салонного зеркала заднего вида 13, 16 — Винты 14 — Разъем электропроводки	15 — Хромированная накладка 19 — Металлический фиксатор В38 — Датчик дождя

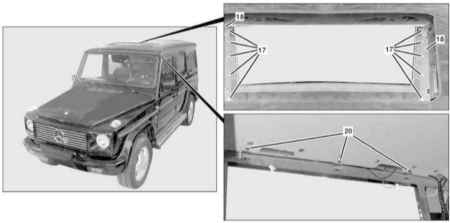

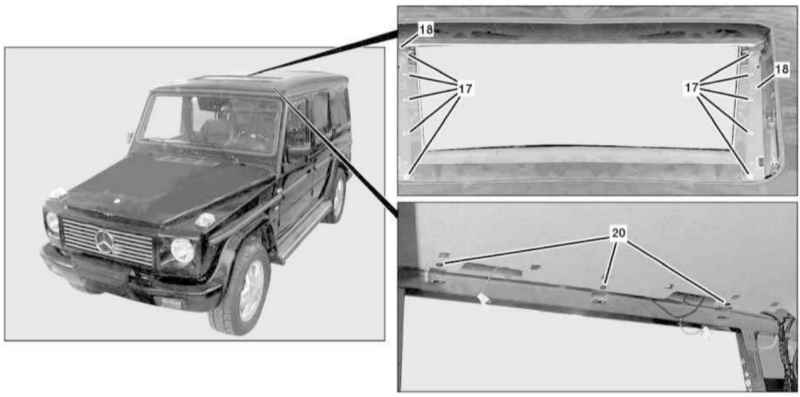

Детали установки потолочной обивки на моделях Универсал (4 из 5)

17 — Винты 18 — Направляющие	20 — Крепежные винты

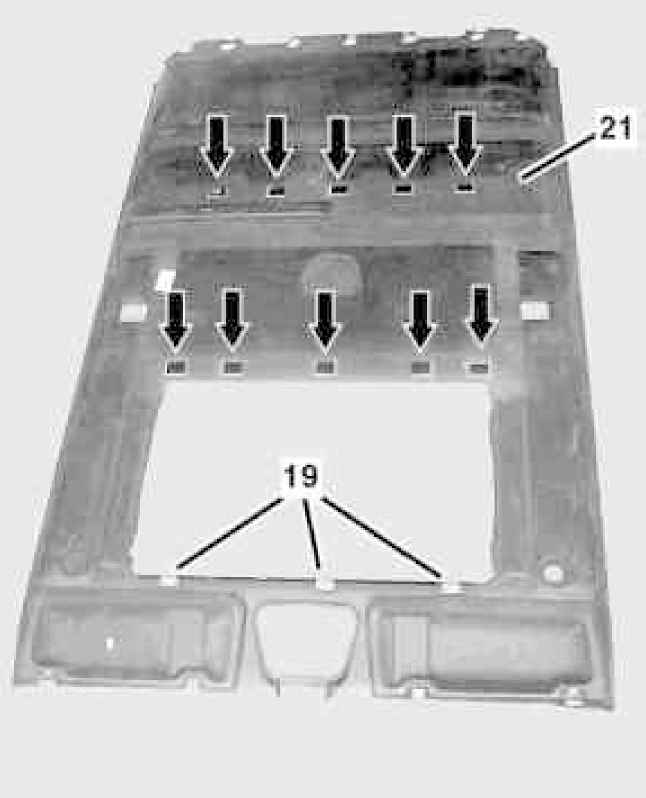

Детали установки потолочной обивки на моделях Универсал (5 из 5)

19 — Металлический фиксатор	21 — Потолочная обивка

ПОРЯДОК ВЫПОЛНЕНИЯ

Полностью откройте верхний люк. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Снимите левое переднее сиденье в сборе с рамой (см. Раздел Снятие и установка сборок передних сидений). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Разверните в стороны, выверните из опорных кронштейнов (4) винты (3), при соответствующей комплектации рассоедините разъем электропроводки и снимите солнцезащитные козырьки (1 и 2). Выверните расположенные под декоративными крышками (6) крепежные винты и снимите держатели (5) солнцезащитных козырьков (1 и 2). Снимите панель переключателей (N70) потолочной консоли (см. Главу Бортовое электрооборудование). Снимите салонное зеркало заднего вида (7) (см. Раздел Снятие и установка салонного зеркала заднего вида). На моделях соответствующей комплектации аккуратно подденьте и высвободите из потолочной обивки (21) микрофон (В25) устройства Hands-free/Linguatronic, отсоедините т микрофона электропроводку. Снимите сборку левого заднего сиденья со спинкой (см. Раздел Снятие и установка сборок передних сидений). Снимите панели (8 и 9) отделки стоек А (см. Раздел Снятие и установка панелей отделки кузовных стоек). Снимите панели отделки стоек В (см. Раздел Снятие и установка панелей отделки кузовных стоек). Снимите боковые панели отделки салона (см. Раздел Снятие и установка панелей отделки салона). Снимите задние салонные светильники (см. Главу Бортовое электрооборудование). Снимите заднюю верхнюю панель отделки (см. Раздел Снятие и установка панелей отделки салона). Выверните расположенные под крышками (11) крепежные болты и снимите верхние рукоятки (10). При соответствующей комплектации выверните крепежные винты (23) и снимите узлы крепления багажной сетки (22). Снимите направленные задние светильники (см. Главу Бортовое электрооборудование). Выверните болты (13), рассоедините разъем (14) датчика дождя (В38) и снимите опорный кронштейн (12) салонного зеркала заднего вида. Снимите обивку крышки верхнего люка (см. Раздел Снятие и установка панели обивки крышки верхнего люка). Выверните шесть винтов (16) и снимите хромированную накладку (15) рамы верхнего люка. Выверните болты (17) обеих направляющих (18) верхнего люка. Аккуратно отделите обивку (21) от потолочной панели в точках приклеивания в районе проема верхнего люка. Отпустите металлические фиксаторы (19) и высвободите обивку (21) из проема люка. Выверните болты (20) крепления потолочной обивки (21). Отделите обивку (21) от фиксаторов Велькро (стрелки) и, сдвинув по диагонали назад, извлеките из автомобиля. Установка производится в обратном порядке, - проследите за правильностью попадания электропроводки (3) датчика в выборку (4). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
