12.3.8. Снятие и установка торцевой крышки рулевой колонки

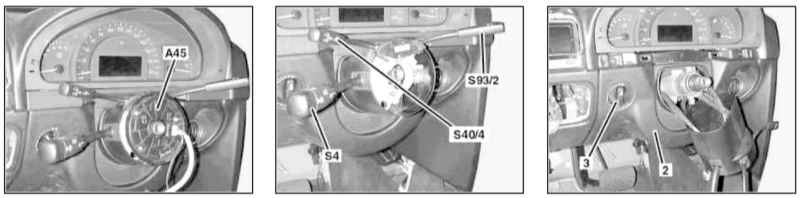

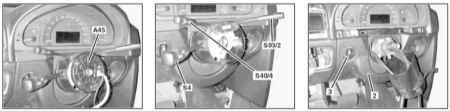

Детали установки торцевой крышки рулевой колонки на моделях выпуска по 30.06.02 (1 из 2)

2 — Нижняя секция отделки панели приборов 3 — Переключатель регулировки положения фар А45 — Контактный кабельный барабан	S4 — Сборка подрулевых переключателей S40/4 — Переключатель темпостата S93/2 — Правый подрулевой переключатель

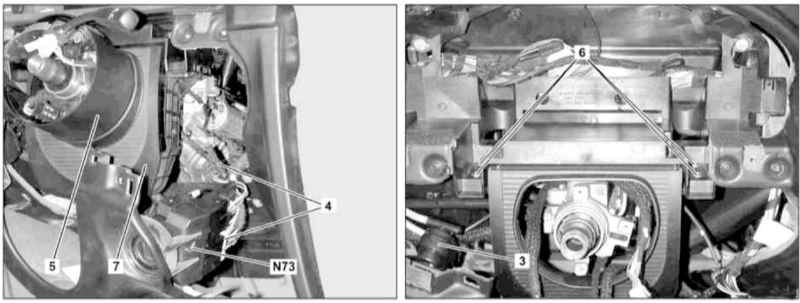

Детали установки торцевой крышки рулевой колонки выпуска по 30.06.02 (2 из 2)

4 — Разъемы электропроводки 5 — Цилиндрический кожух 6 — Крепежные болты	7 — Торцевая крышка N73 — Модуль EIS/EZS

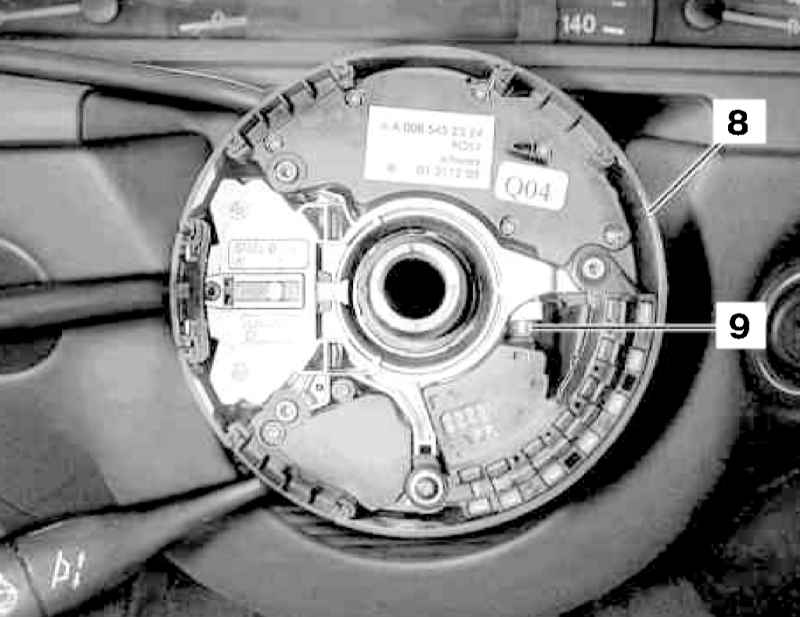

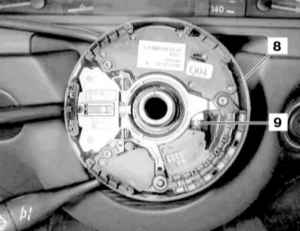

Детали установки торцевой крышки рулевой колонки выпуска с 01.07.02

8 — Сборка подрулевых переключателей	9 — Прижимной винт

ПОРЯДОК ВЫПОЛНЕНИЯ

Разверните рулевое колесо в положение, соответствующее прямолинейному движению. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите рулевое колесо (см. Главу Подвеска и рулевое управление). Снимите левую нижнюю секцию (2) отделки панели приборов (см. Раздел Снятие и установка левой нижней секции отделки панели приборов). Снимите контактный кабельный барабан (А45) клаксона и водительской подушки безопасности (см. Главу Подвеска и рулевое управление). Снимите сборку комбинированных подрулевых переключателей (S4 или 8). На моделях выпуска по 30.06.02 рассоедините разъемы (4) модуля EIS/EZS (N73) и жгута электропроводки панели приборов. Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов). На моделях выпуска по 30.06.02 снимите цилиндрический кожух (5) рулевой колонки, - постарайтесь запомнить маршруты прокладки электропроводки. Выверните болты (6) и снимите торцевую крышку (7) рулевой колонки. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования.
