12.3.18. Снятие и установка сборок передних сидений

Модели Кабриолет/короткая база

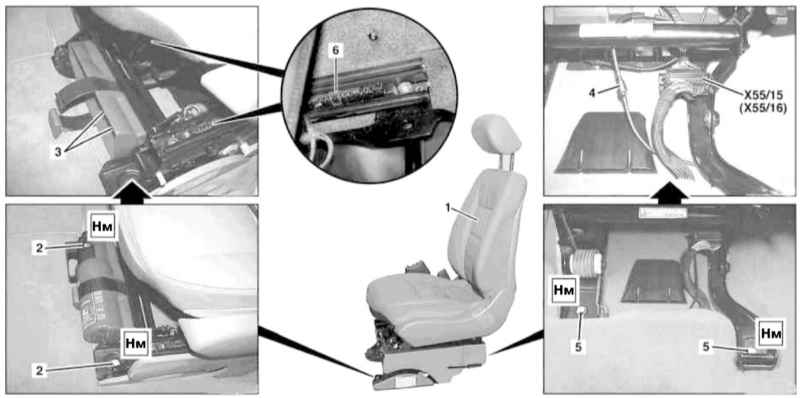

Детали установки переднего сиденья на моделях Кабриолет (1 из 2)


1 — Сборка переднего сиденья 2 — Передние болты крепления рамы сиденья 3 — Болты крепления монтажной скобы огнетушителя 4 — Пневматическая линия 5 — Задние болты крепления рамы сиденья	6 — Упор регулятора сиденья Х55/15 — Разъем электропроводки водительского сиденья Х55/16 — Разъем электропроводки пассажирского сиденья

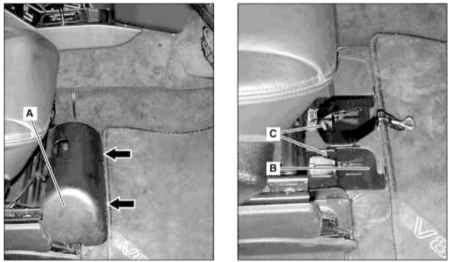

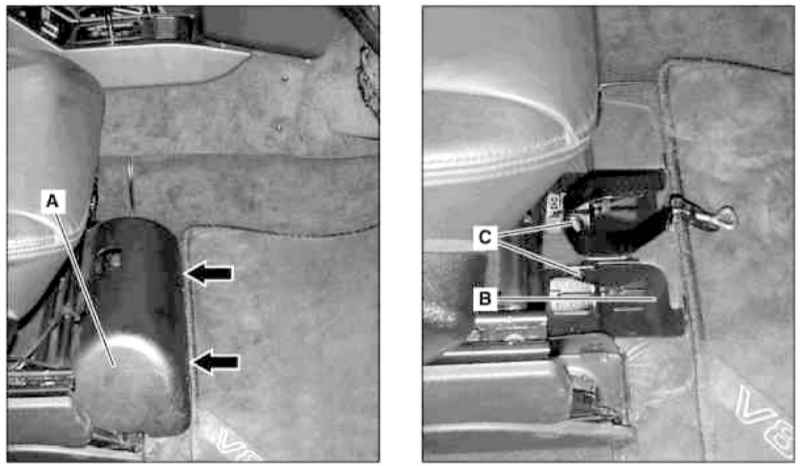

Детали установки переднего сиденья на моделях Кабриолет (2 из 2)


А — Крышка доступа к домкрату В — Монтажная скоба крепления домкрата	С — Болты Стрелки — Фиксаторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите упор (6) регулятора сиденья.
Сдвиньте сборку сиденья (1) вперед и выверните задние болты (5) крепления рамы.
Сдвиньте сборку сиденья (1) назад.
Отпустите фиксаторы (стрелки) и снимите крышку (А) домкратного отделения (только пассажирское сиденье).
Извлеките домкрат, затем выверните болты (С) и снимите монтажную скобу (В) крепления домкрата (только пассажирское сиденье).
Выверните передние болты (2) крепления рамы сиденья.
На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Снимите огнетушитель (только водительское сиденье).
Выверните винты (3) крепления монтажной скобы огнетушителя (только водительское сиденье).
Наклоните сиденье вперед и рассоедините разъем (Х55/15 или Х55/16) электропроводки.
На моделях соответствующей комплектации (код SM7 и SM/8) отсоедините пневматическую линию (4) многоконтурной регулировки.
Снимите сборку переднего сиденья (1).
Установка производится в обратном порядке, - при монтаже упора (6) оставьте свободными не менее двух зубьев регулировочной рейки.
На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя), а также удостоверьтесь в исправности функционирования электропривода сиденья.

Модели Универсал

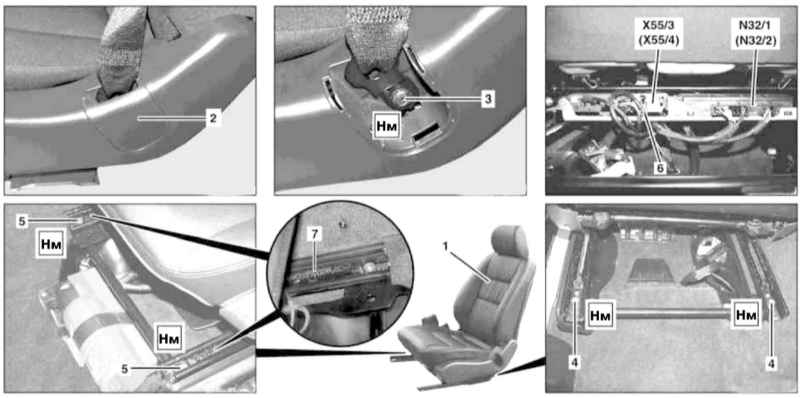

Детали установки переднего сиденья на моделях Универсал

1 — Сборка сиденья
2 — Заглушка
3 — Болт анкерного узла ремня безопасности
4 — Задние болты крепления рамы сиденья
5 — Передние болты крепления рамы сиденья
6 — Пневматический разъем
7 — Упор регулятора

N32/1 — Модуль управления регулировки водительского сиденья/рулевой колонки с памятью установок
N32/2 — Модуль управления регулировки пассажирского сиденья с памятью установок
Х55/3 — Разъем электропроводки обогрева водительского сиденья
Х55/4 — Разъем электропроводки обогрева пассажирского сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Сдвиньте сборку сиденья (1) в крайнее заднее положение и снимите упор (7) регулятора.
Сдвиньте сборку сиденья вперед.
Демонтируйте декоративную заглушку (2) и выверните анкерный болт (3) ремня безопасности.
Выверните задние болты (4) крепления рамы, затем сдвиньте сиденье (1) назад и выверните передние болты (5).
На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Рассоедините разъемы электропроводки привода (N32/1 или N32/2) и (на моделях соответствующей комплектации, - код Н10) обогрева (Х55/3 или Х55/4) сиденья.
На моделях соответствующей комплектации (код SM7 и SM/8) рассоедините пневматический разъем (6) многоконтурной регулировки.
Снимите сборку переднего сиденья (1).
Установка производится в обратном порядке, - при монтаже упора (6) оставьте свободными не менее двух зубьев регулировочной рейки.
На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя), а также удостоверьтесь в исправности функционирования электропривода сиденья.
