12.3.19. Снятие и установка сборок задних сидений

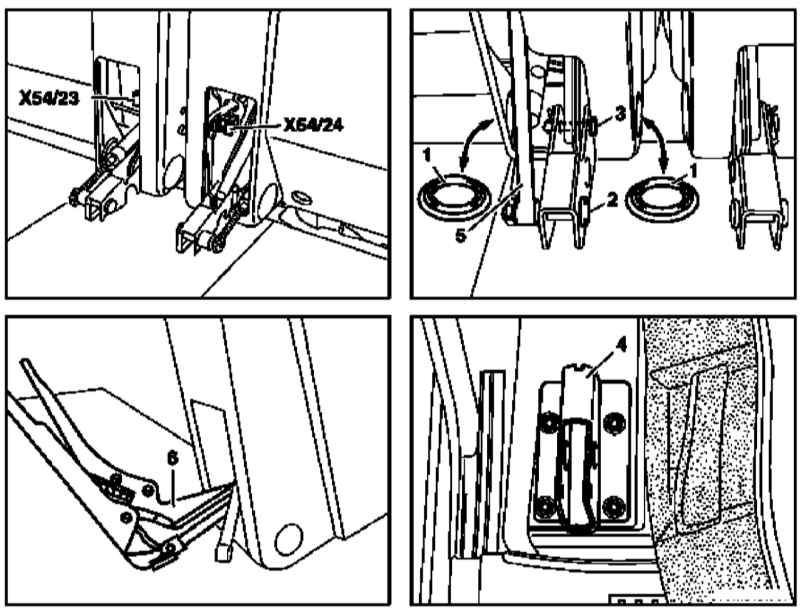

Детали установки сборок задних сидений


1 — Заглушки 2 — Задние болты 3 — Передние болты 4 — Консоль 5 — Газонаполненный демпфер 6 — Сборочные щипцы	Х54/23 — Разъем электропроводки левого сиденья Х54/24 — Разъем электропроводки правого сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите декоративные заглушки (1).
На моделях соответствующей комплектации (код Н11) рассоедините контактные разъемы (Х54/33 и Х54/24) электропроводки обогрева сидений.
Выверните болты (2) и при помощи специальных щипцов (6) отсоедините газонаполненные демпферы (5), - упоры при отсоединении должны находиться в разгруженном состоянии.
Отпустите и выверните передние болты (3).
Снимите заднее сиденье.
В случае необходимости снимите консоль (4).
Установка производится в обратном порядке.
