12.3.9. Снятие и установка облицовочной панели консольной секции панели приборов

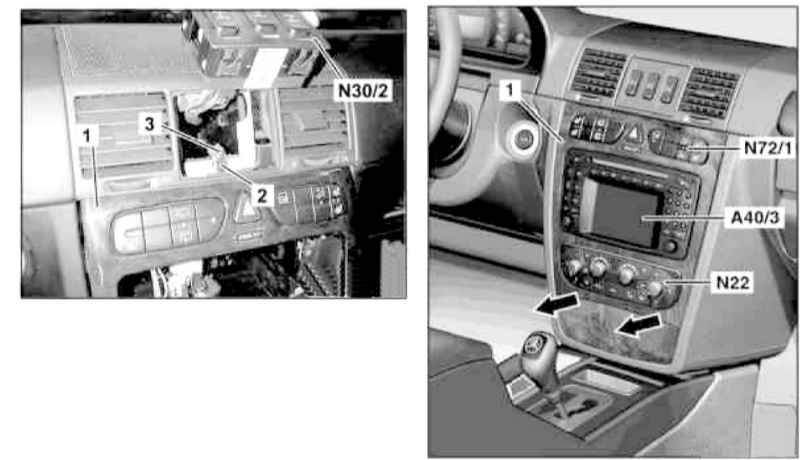

Детали установки облицовки центральной/консольной секции панели приборов
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Переведите рычаг селектора АТ в положение «D».
- Отсоедините отрицательный провод от батареи.
- Снимите сборку переключателей блокировки дифференциалов (N30/2) (см. Главу Бортовое электрооборудование) и, не отсоединяя электропроводку, отложите ее в сторону.
- Выверните болт (3) и снимите крепежную пластину (2).
- Откройте переднюю пепельницу и демонтируйте облицовочную панель (1), для чего сначала сдвиньте ее вниз, затем потяните наружу.
- Рассоедините разъем (N22) электропроводки кнопки активации К/В и окончательно снимите панель (1).
- Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования.
|
|
|
|
