12.3.11. Снятие и установка комбинации приборов

Модели выпуска по 30.11.00

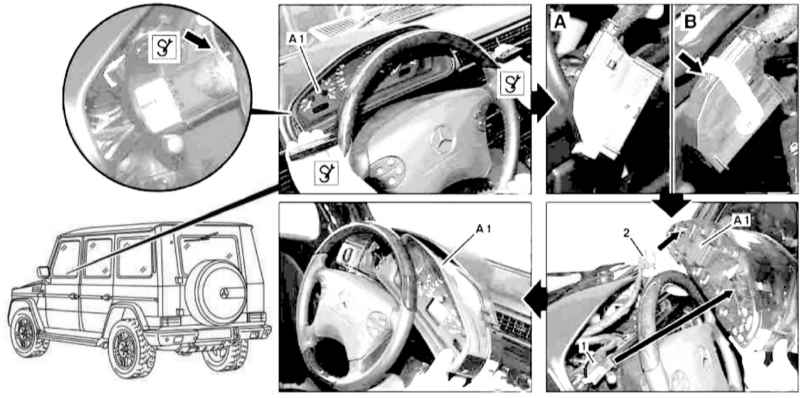

Детали установки комбинации приборов (модели выпуска по 30.11.00)

1, 2 — Разъем электропроводки А — Разъем рассоединен	В — Разъем подсоединен А1 — Комбинация приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи. Пропустите съемочный крюк в зазор между панелью приборов и комбинацией (А1), - постарайтесь не повредить пластмассу. Отпустите и рассоедините разъемы электропроводки (1 и 2). Высвободите комбинацию (А1) из панели. Установка производится в обратном порядке.

Модели выпуска с 01.12.00

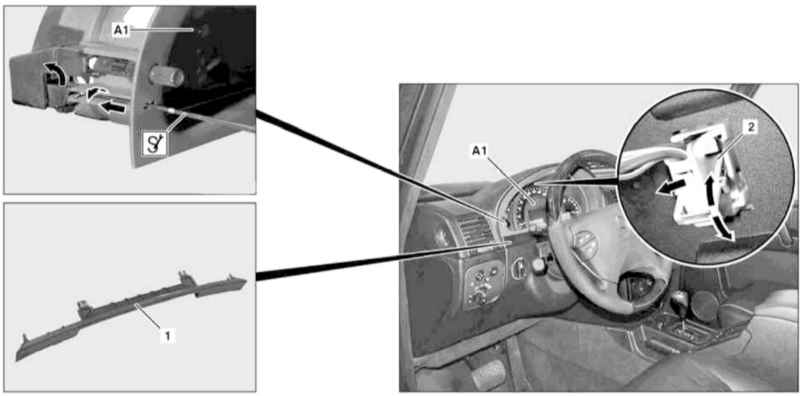

Детали установки комбинации приборов (модели выпуска с 01.12.00)

1 — Облицовочная накладка 2 — Разъем электропроводки	А1 — Комбинация приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Переведите регулируемую рулевую колонку в крайнее нижнее положение и до упора выдвиньте на себя рулевое колесо. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Поддевая подходящим клином, отпустите четыре фиксатора и снимите облицовочную накладку (1). Пропустите съемочные крюки в комбинации приборов (А1), разверните их загнутыми концами наружу, до упора протолкните внутрь и зафиксируйте в направляющих, слегка отжав наружу. Разверните крюки вниз на 90° и, потянув, высвободите комбинацию (А1) из панели приборов. Рассоедините разъем (2) и окончательно снимите комбинацию приборов (1). Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
