12.3.4. Снятие и установка рукоятки панели приборов

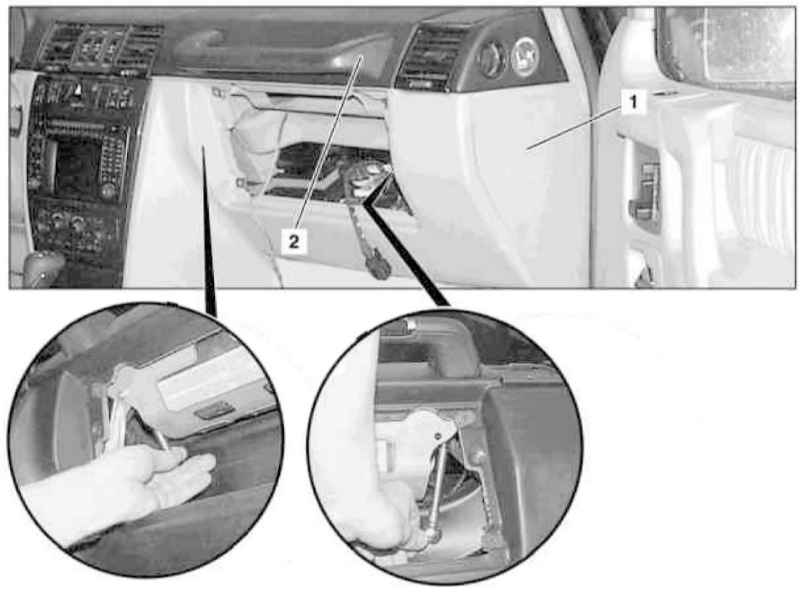

Детали установки рукоятки на панели приборов (1 из 2)


1 — Торцевая крышка панели приборов	2 — Рукоятка

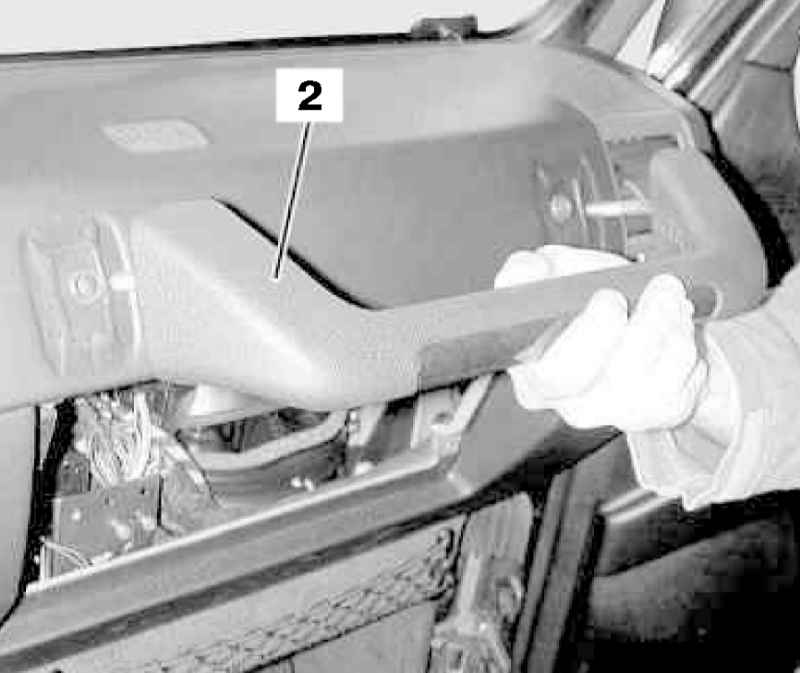

Детали установки рукоятки (2) на панели приборов (2 из 2)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите вещевой ящик (см. Раздел Снятие и установка вещевого ящика).
С целью облегчения процедуры снимите торцевую крышку (1) справа на панели приборов.
Через сверления с внутренней стороны панели приборов в нише под установку лотка вещевого ящика отпустите обе крепежные гайки и снимите рукоятку (2).
Установка производится в обратном порядке.
