12.3.13. Снятие и установка салонного зеркала заднего вида

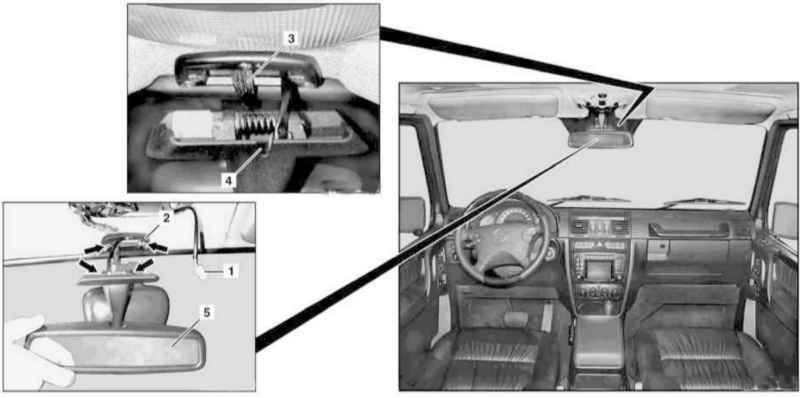

Детали установки салонного зеркала заднего вида

1 — Разъем электропроводки 2 — Станина 3 — Электропроводка датчика	4 — Выборка 5 — Зеркало

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите панель переключателей потолочной консоли (см. Главу Бортовое электрооборудование). Преодолевая сопротивление пружины в станине (2), отожмите вниз одну из сторон сборки зеркала (5), окончательно отделите сборку и рассоедините разъем (1) электропроводки. Установка производится в обратном порядке, - проследите за правильностью попадания электропроводки (3) датчика в выборку (4). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
