12.3.17. Снятие и установка панелей коврового покрытия полаСалон

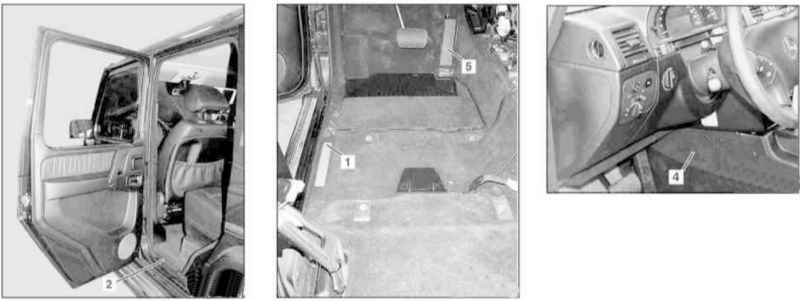

Детали установки панелей коврового покрытия пола салона (левая сторона) (1 из 2)

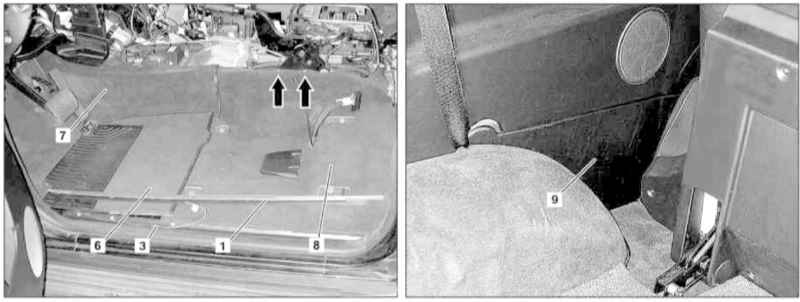

Детали установки панелей коврового покрытия пола салона (левая сторона) (2 из 2)
|
|
|
|
|
|
- Снимите сборку переднего сиденья (см. Раздел Снятие и установка сборок передних сидений).
- На моделях 463.246/249 снимите консоль модуля управления системы аварийного вызова (при работе на пассажирской стороне автомобиля).
- Поддев в нескольких точках подходящим клином, снимите накладки порогов передней и задней двери (1 и 2).
- Рассоедините разъем (3) электропроводки под накладкой порога передней двери.
- Выверните три крепежных болта и снимите панель (4) отделки туннеля трансмиссионной линии.
- При работе на водительской стороне автомобиля снимите сборку педали газа (5).
- Снимите сборку центральной консоли (см. Раздел Снятие и установка центральной консоли).
- Снимите панели отделки стойки В (см. Раздел Снятие и установка панелей отделки кузовных стоек).
- Снимите боковые панели отделки салона (см. Раздел Снятие и установка панелей отделки салона).
- Снимите переднюю ковровую панель (6) покрытия пола.
- Снимите ковровую панель (7) покрытия туннеля трансмиссионной линии.
- Снимите центральную ковровую панель (8), левая сторона которой надета на две шпильки опорного кронштейна рычага стояночного тормоза (стрелки).
- Установка производится в обратном порядке.
|
|
Багажное отделение

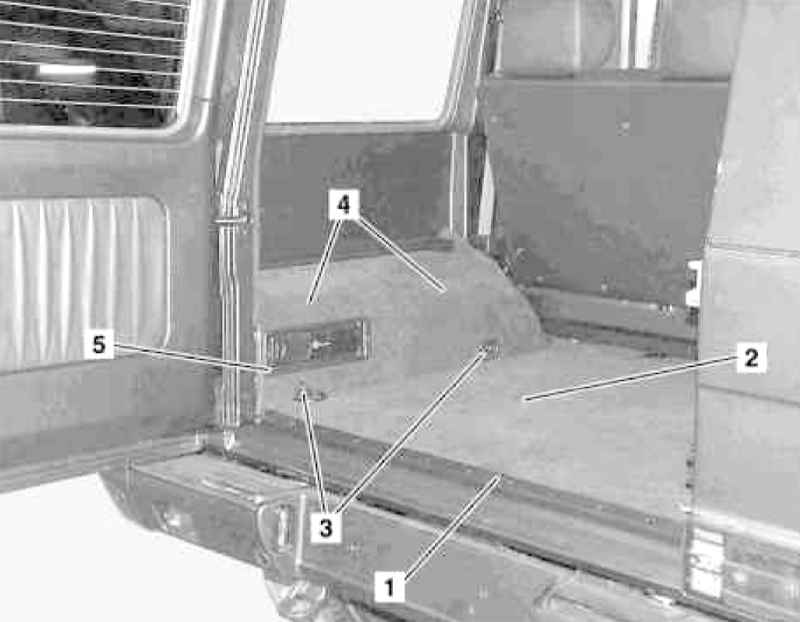

Детали установки панелей коврового покрытия пола багажного отделения
|
|
|
|
|
|
- Снимите задние сиденья (см. Раздел Снятие и установка сборок задних сидений).
- На моделях соответствующей комплектации (код Е66), оборудованных аудиосистемой Harman/Kardon снимите НЧ динамик.
- Снимите боковые отделочные панели (см. Раздел Снятие и установка панелей отделки салона).
- Снимите крышку доступа в батарейный отсек.
- Снимите крепежную накладку (1).
- Снимите панель (2) коврового покрытия пола.
- Снимите крепежные проушины (2).
- Снимите ковровые панели колесных арок (4).
|
На моделях соответствующей комплектации (код ЕР5) предварительно демонтируйте с левой колесной арки пластмассовую раму CD-ченджера (5).
|
- Установка производится в обратном порядке, - не забудьте смазать нижнюю сторону панелей (2 и 4) в специально предусмотренных точках свежим клеем.
- В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
|
|
|
