2.1.1. Головка цилиндров

Головка цилиндров из алюминиевого сплава, седла и направляющие втулки клапанов вставные.

Характеристика	Значение
Высота головки блока цилиндров, мм
М 115
номинальная	84,8—85,0
минимальная	83,8
М 102
номинальная	98,5—98,4
минимальная	97,8
М 123
номинальная	84,8—85,0
минимальная	84,0
М 110
номинальная	93,9—94,0
минимальная	93,1
Коробление плоскости сопряжения головки с блоком цилиндров в продольном/поперечном направлениях, не более, мм
М 102	0,10
М 115	0,08
М 110	0,08
М 123	0,08

Основные технические характеристики

Модель	Диаметр цилиндра х ход поршня, мм	Рабочий объем, см 3	Номинальная мощность «нетто», кВт (л.с.) / при частоте вращения коленчатого вала, об/мин	Максимальный крутящий момент, Н.м (кгс.м) / при частоте вращения коленчатого вала, об/мин	Степень сжатия
М 115.938	87x83,6	1997	70 (94)/4800	158 (16,1)/3000	9
М 102.920	89x80,25	1997	74 (100)/5500	160 (16,3)/3000	8
М 102.939	89x80,25	1997	80 (109)/5100	172 (17,5)/3500	9
М 102.980*	95,5x80,25	2299	100 (136)/5100	205 (20,9)/3500	9
М 102.982*	95,5x80,25	2299	92 (125)/5000	194 (19,8)/3500	8
M 115.954	93,75x83,6	2307	80 (109)/4800	185 (18,9)/3000	8
М 123.920	86x72,45	2525	74 (100)/5200	183 (18,7)/3000	8,4
М 123.921	86x72,45	2525	103 (140)/5500	196 (20,0)/3500	9,4
М 110.923	86x78,8	2746	115 (156)/5500	226 (23,0)/4000	9
М 110.984	86x78,8	2746	125 (170)/5500	224 (22,8)/4500	8
М 110.988	86x78,8	2746	136 (185)/6000	240 (24,5)/4500	9

* Двигатели моделей M 102.980 и М 102.982 имеют одинаковый заводской индекс (М 102.Е23) и различаются степенью сжатия и сортом применяемого топлива.

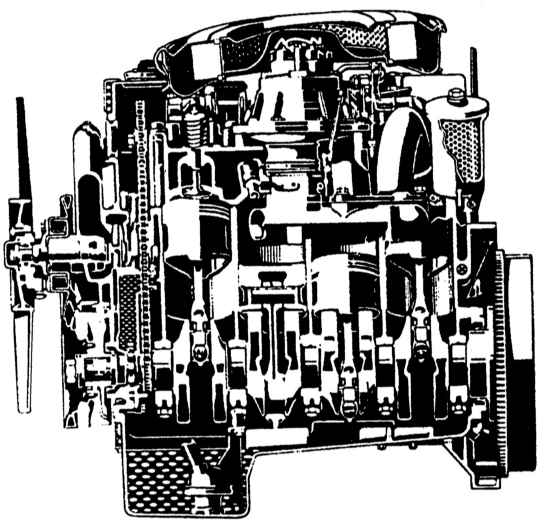

Продольный разрез двигателя М 102

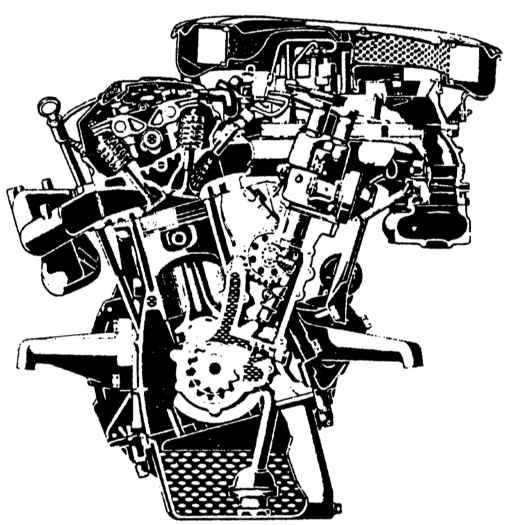

Поперечный разрез двигателя М 102

Клапаны

Характеристика	Значение
Диаметр клапанов двигателя, мм
М 102.985
впускных	41,0
выпускных	37,0
Шероховатость плоскости сопряжения головки с блоком цилиндров, мкм
М 102	0,005—0,020
М 115	0,012—0,020
М 110	0,012—0,020
М 123	0,012—0,020
Длина болтов крепления головки цилиндров, мм
М 102
номинальная	119,0
максимальная	122,0
М 115
номинальная	119,0
максимальная	122,0
M 110
номинальная	160,0
максимальная	162,7
М 123
номинальная	160,0
максимальная	162,7

Седла клапанов

Седла клапанов вставные.

Характеристика	Значение
Угол фаски, град.	45 +0 —15 0
Угол верхнего конуса, град.	30
Угол нижнего конуса, град.	60
Ширина рабочей фаски, мм
М 102
впускные клапаны	1,8—2,5
выпускные клапаны	1,5—2,5
М 115
впускные клапаны	2,0—2,1
выпускные клапаны	1,5—2,5
М 110
впускные клапаны	2,3—2,5
выпускные клапаны	1,5—2,5
М 123
впускные клапаны	2,3—2,5
выпускные клапаны	1,5—2,5

При использовании неэтилированного бензина необходимо устанавливать более прочные седла клапанов.

Характеристика седел клапанов

Седла впускных клапанов

Размер, мм	Модель двигателя
	М 115.938	М 102.920, М 102.939	М 102.980, М 102.982	М 115.954
Диаметр гнезд седел клапанов
номинальный	48,500—48,516	46,000—46,016	46,000—46,016	48,500—48,516
ремонтный размер (не более)	49,000	47,000		49,000
Наружный диаметр седел
номинальный	48,590—48,600	46,090—46,100		48,590—48,600
ремонтный размер (не более)	49,80	47,30		49,0800
Внутренний диаметр седел
	—	37,0		—
Высота седла
	10,29—10,40	7,980—8,000		10,89—11,00
Натяг при запрессовке седел впускных и выпускных клапанов
	0,08—0,10	0,074—0,10		0,08—0,10
Размер, мм	М 123.920, М 123.921	М 110.923	М 110.984, М 110.988
Диаметр гнезд седел клапанов
номинальный	42,700—42,716	47,000—47,016	47,000—47,016
ремонтный размер (не более)	43,700	48,018
Наружный диаметр седел
номинальный	42,790—42,800	47,090—47,100
ремонтный размер (не более)	44,0	48,30
Внутренний диаметр седел
	—	—	—
Высота седла
	10,89—11,00	8,51—8,6
Натяг при запрессовке седел впускных и выпускных клапанов
	0,08—0,10

Направляющие втулки клапанов

Направляющие втулки клапанов вставные, запрессованные в головку цилиндров.

Характеристика	Значение
Натяг, мм	0,012—0,013
Усилие запрессовки, кгс.м	300,0—350,0

Характеристики направляющих втулок клапанов

Параметр, мм	Направляющие втулки впускных клапанов
	номинальный размер	1-й ремонтный размер	2-й ремонтный размер
Цвет метки	Серо-зеленый	Красный	Белый
	Серый
	Серо-коричневый
Наружный диаметр	14,03—14,05	14,21—14,23	14,41—14,43
Внутренний диаметр	9,00—9,015
Диаметр отверстия в направляющей втулке	14,02	14,20—14,22	14,40—14,42
Длина	55,0
Предельный износ	9,025
Параметр, мм	Направляющие втулки выпускных клапанов
	номинальный размер	1-й ремонтный размер	2-й ремонтный размер
Цвет метки	Серо-зеленый	Красный	Белый
	Серый
	Серо-коричневый
Наружный диаметр	15,03—15,05	15,21—15,23	15,41—15,43
Внутренний диаметр	11,000—11,018
Диаметр отверстия в направляющей втулке	15,02	15,20—15,22	15,40—15,42
Длина	45,0
Предельный износ	11,030
