11.23. Датчик скорости (входной и выходной)

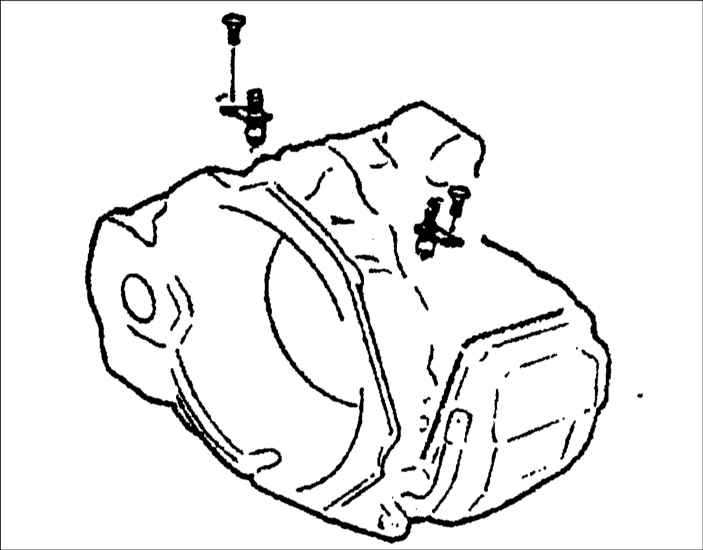

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от датчика.
	3. Выверните болты и снимите датчик скорости.
4. Установка проводится в последовательности, обратной снятию. При установке используйте новое уплотнительное кольцо. Проверьте отсутствие утечек трансмиссионной жидкости ATF. Момент затяжки: 3,43–6,86 Н•м

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

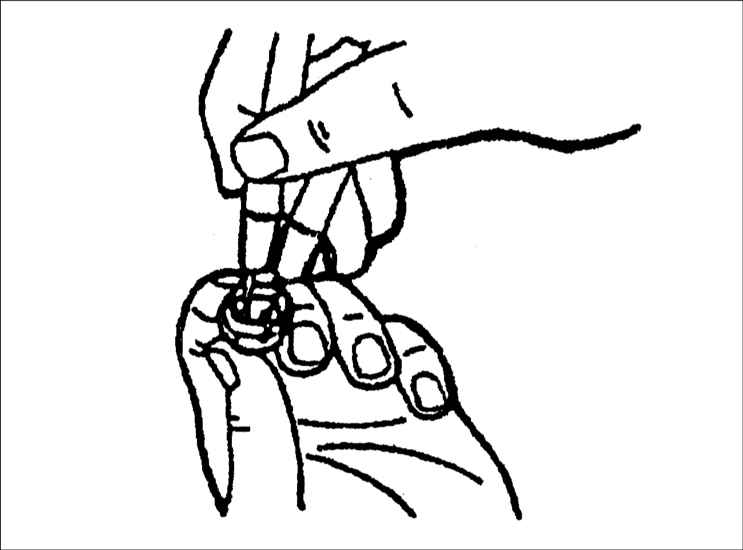

Измерьте сопротивление между контактами датчика скорости.

Сопротивление: 387–473 Ом
