11.18. Проверка сопротивления датчика скорости (выходного)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от клапанов автоматической коробки передач.

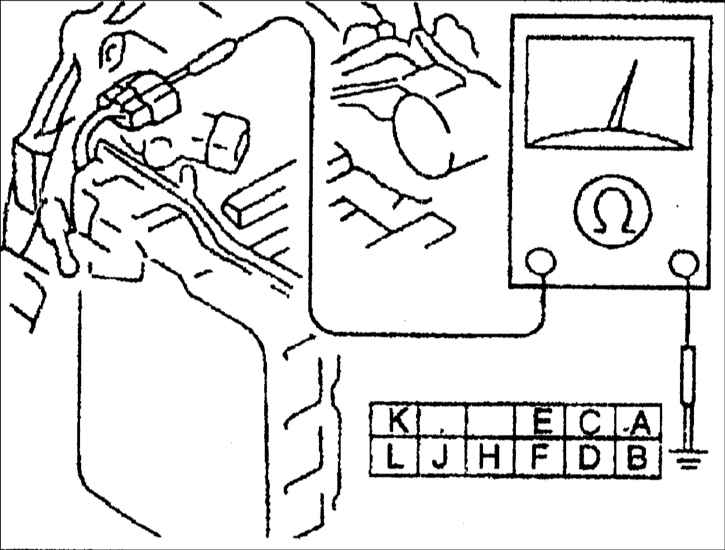

	2. Измерьте сопротивление между контактами С и D разъема. Сопротивление: 387–473 Ом
