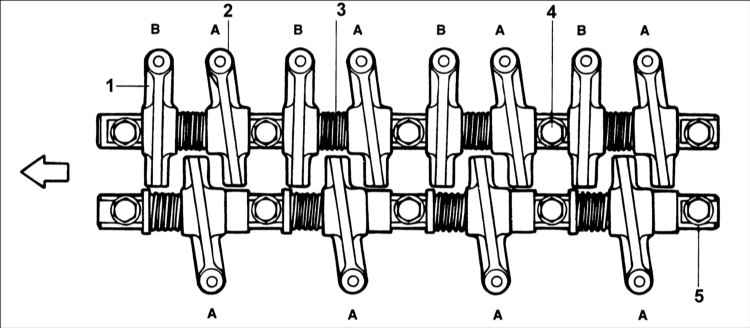

2.1.10. Коромысла
1 – коромысло B;
2 – коромысло
А;
3 – пружины вала коромысел; | 4
– вал коромысел впускных клапанов;
5 – вал коромысел выпускных клапанов. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите широкий шланг и клапан вентиляции

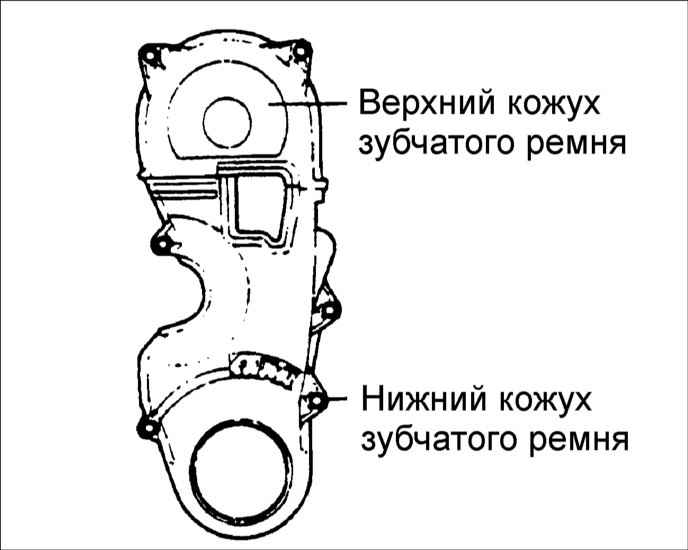

картера. | | 2. Снимите кожух зубчатого

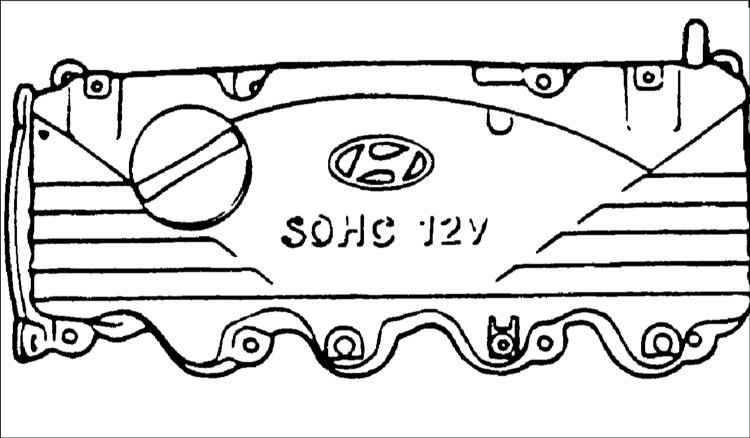

ремня. | | 3. Снимите крышку головки
цилиндров. | | 4. Выверните болты

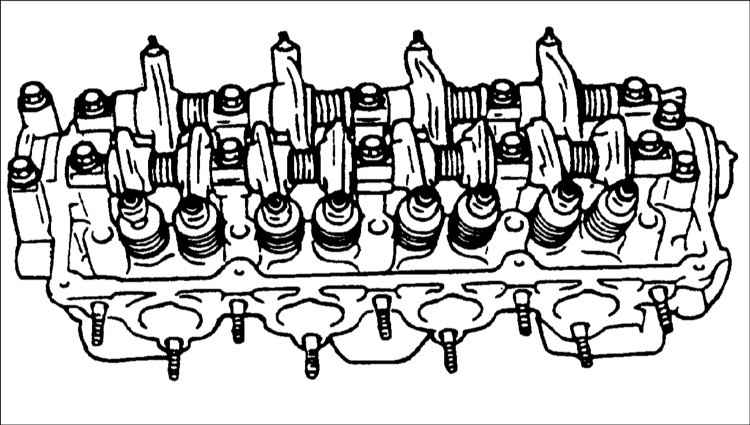

и снимите в сборе вал коромысел, коромысла и пружины. |  | 5.
Выверните болты и снимите коромысла с вала. | |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте легкость и плавность вращения ролика. |
| 2. Проверьте торец стержня клапана. Если торец стержня
изношен или расклепан, замените клапан. | | 3.
Проверьте поверхности гидравлических компенсаторов зазоров клапанов, контактирующие
со стержнем клапана. Если поверхность изношена или повреждена, замените гидравлические
компенсаторы зазоров клапанов. | |
Вал
коромысел
| ПОРЯДОК ВЫПОЛНЕНИЯ |

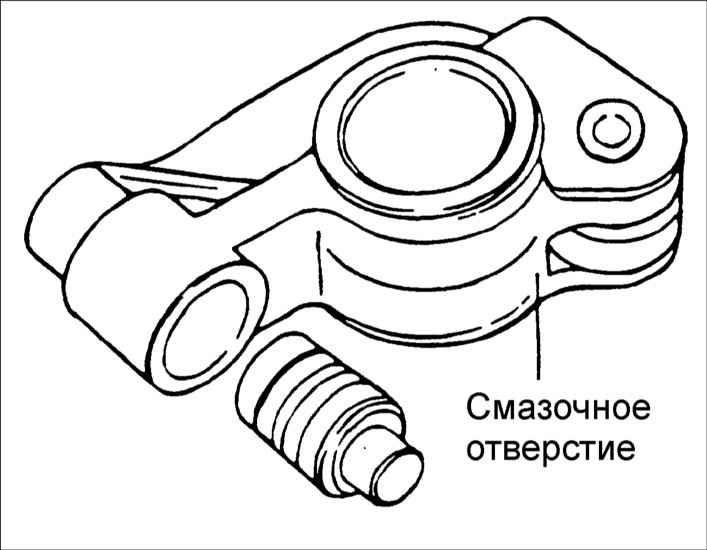

| 1. Проверьте валы коромысел на отсутствие
повреждений. |  | 2.
Проверьте чистоту отверстия для подачи смазки. | |
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите коромысла и пружины на
вал коромысел. Установите вал коромысел на головку цилиндров и закрепите болтами,
затянув их требуемым моментом. Момент затяжки: 20–27 Н•м |

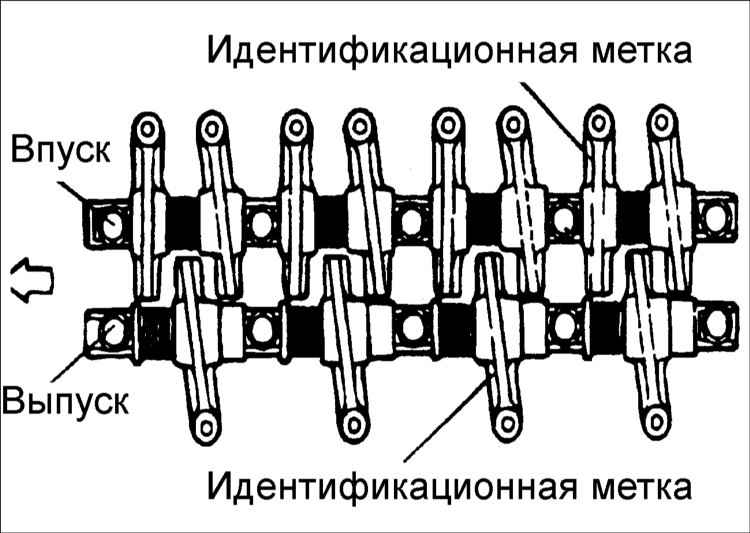

 | 2.
При установке коромысел, валов и пружин обратите внимание на различие между коромыслами
А и коромыслами В. |
| 3. Установите крышку головки цилиндров и закрепите
болтами, затянув их требуемым моментом. Момент затяжки: 8–10 Н•м |
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Предупреждение
 Перед установкой крышки
головки цилиндров нанесите слой герметика на сопрягаемую поверхность головки цилиндров.

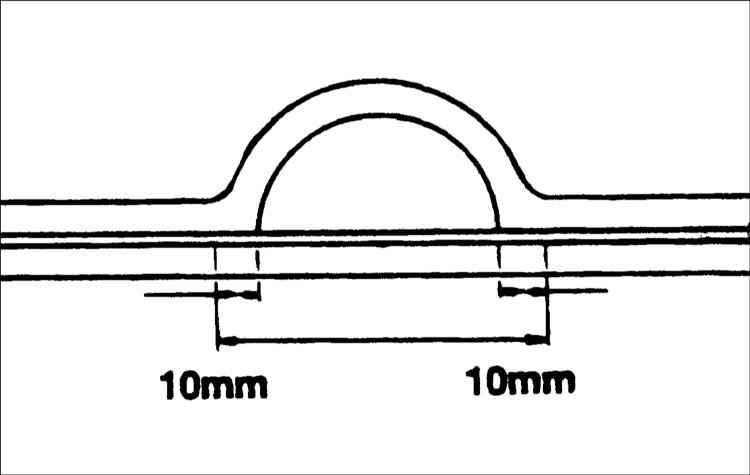

| | 1. Нанесите тонкий слой герметика,
так как, в противном случае, он будет выдавлен под крышку головки цилиндров и
может нарушить работу механизма привода клапанов. |  | 2.
Используйте только герметик №1212D или эквивалентный. |
| 3. Установите кожух зубчатого ремня.
Момент
затяжки: 10–12 Н•м | | 4.
Установите воздушный фильтр. | | 5.
Установите широкий шланг и клапан вентиляции картера. | |
|
