11. ПодвескаАМОРТИЗАЦИОННАЯ

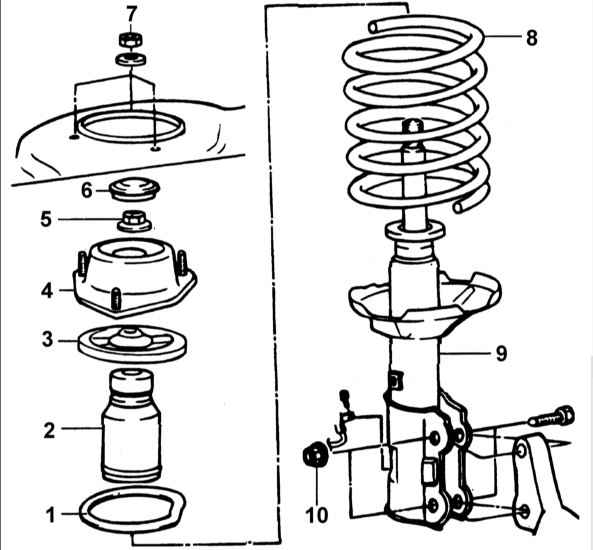

СТОЙКА ПЕРЕДНЕЙ ПОДВЕСКИ
1 – нижняя опора пружины;
2
– пылезащитный чехол;
3 – верхняя опора пружины;
4 – опора стойки;
5 – самоконтрящаяся гайка, 60–70 Н•м; | 6
– пылезащитный колпак;
7 – гайка*, 20–30 Н•м;
8 – пружина;
9 – амортизационная
стойка передней подвески;
10 – гайка, 75–90 Н•м. |
Предупреждение
* Отмечена гайка, которую необходимо затянуть требуемым моментом только после
установки автомобиля на колеса.

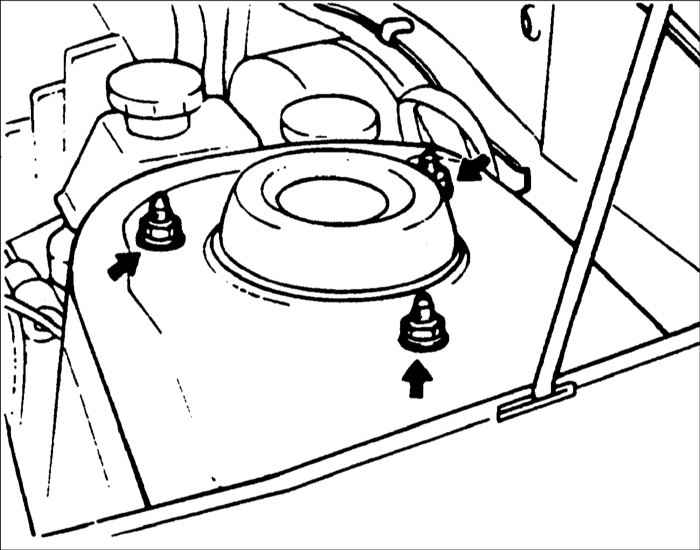

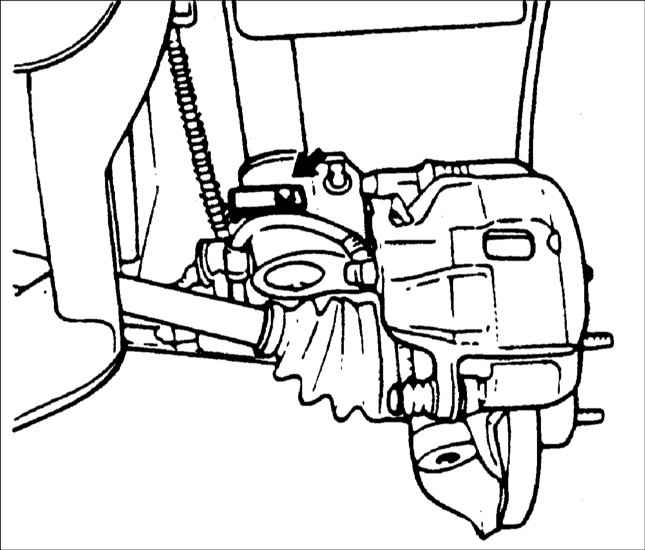

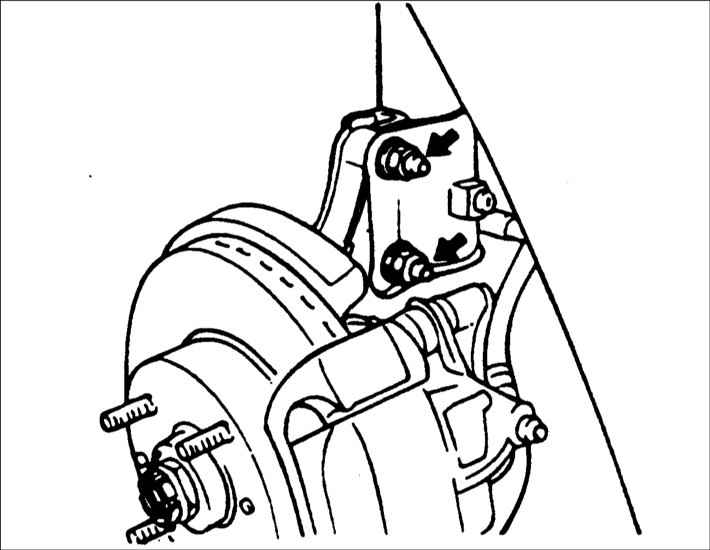

Снятие
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Лезвием плоской отвертки снимите пылезащитный
колпак. |  | 2.

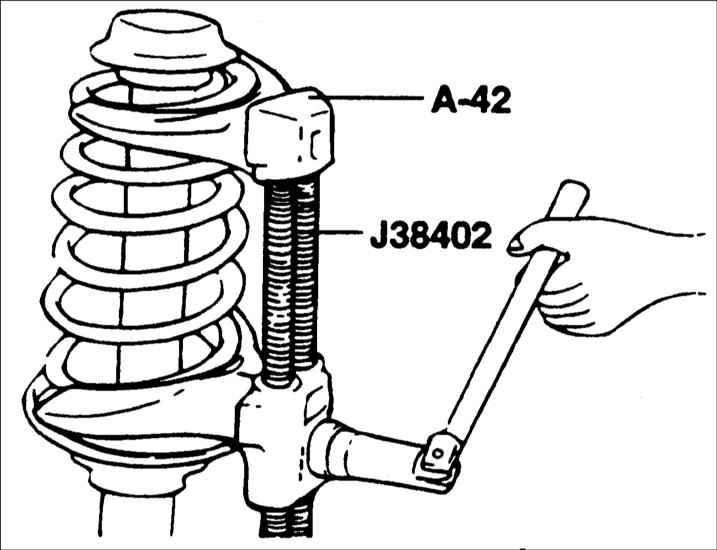

Специальным приспособлением сожмите пружину стойки передней подвески. |
Предупреждение
Для сжатия пружины используйте
только надежный инструмент.
| | 3.
Отверните стопорную гайку в верхней части штока амортизатора. | | 4.
Снимите опору стойки, верхнюю опору пружины, цилиндрическую пружину, пылезащитный
чехол и нижнюю опору пружины. | |
Проверка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте подшипник опоры стойки
на отсутствие износа или повреждений. | | 2.
Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния. |
| 3. Проверьте цилиндрическую пружину
на отсутствие прогиба и потерю упругости. |  | 4.

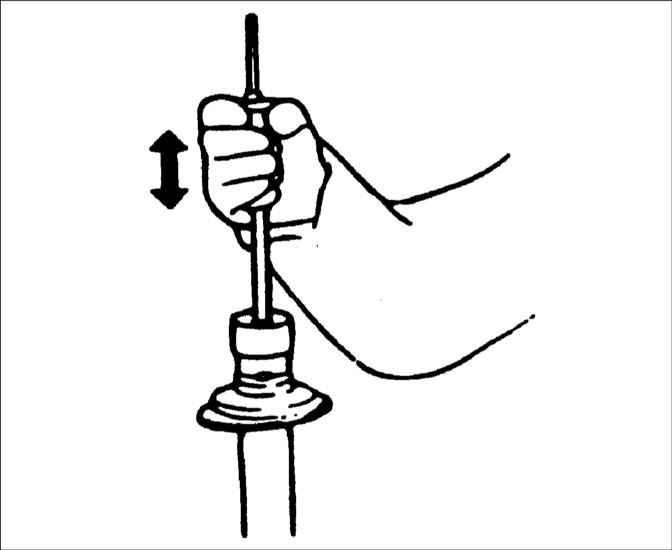

Проверьте амортизатор следующим образом:
a. возьмитесь рукой за шток
амортизатора и несколько раз вдавите и вытяните его из амортизатора;
b. проверьте,
что шток перемещается плавно, без заеданий, и усилие, прикладываемое к штоку,
не изменяется с каждым ходом;
c. убедитесь, что при перемещении штока отсутствуют
посторонние шумы. | |
Сборка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

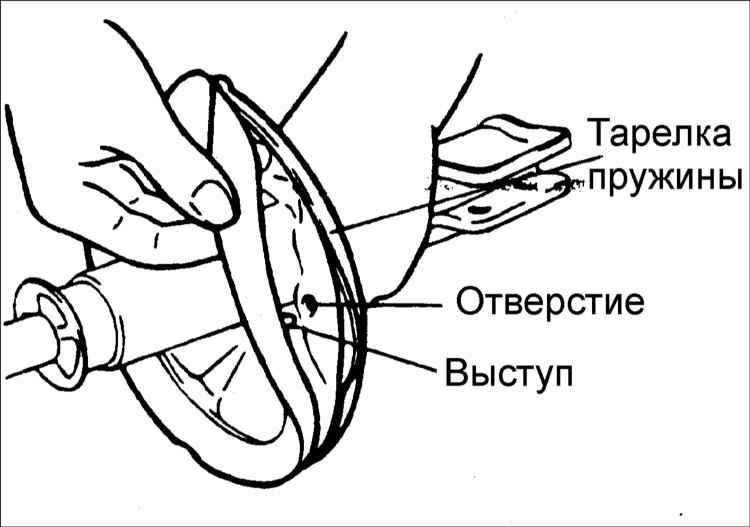

Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки
пружины. | | 2. Установите на амортизатор
пылезащитный чехол. | | 3. Специальным
приспособлением сожмите пружину стойки передней подвески. После полного сжатия
пружины установите ее на амортизатор. |
Предупреждение
Установите цилиндрическую пружину маркировкой, направленной к шарниру.
| | 4. Полностью вытяните шток
амортизатора и установите верхнюю опору пружины и опору стойки. |
 |
Предупреждение

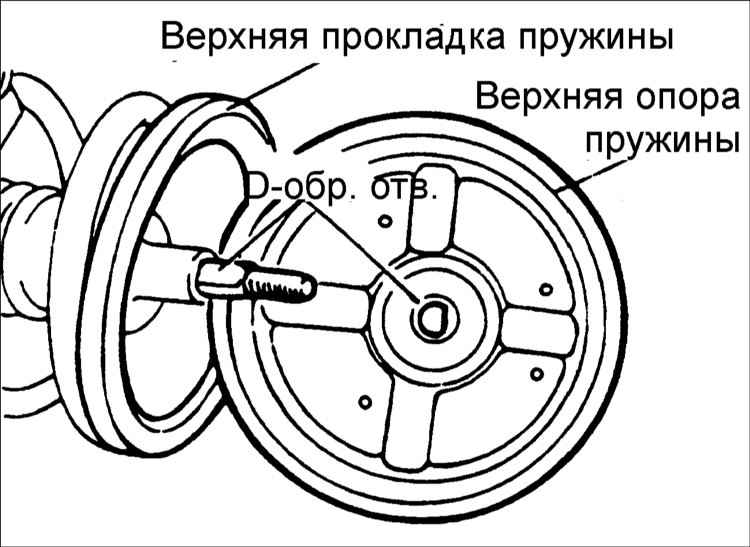

Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора.
|  | 5.

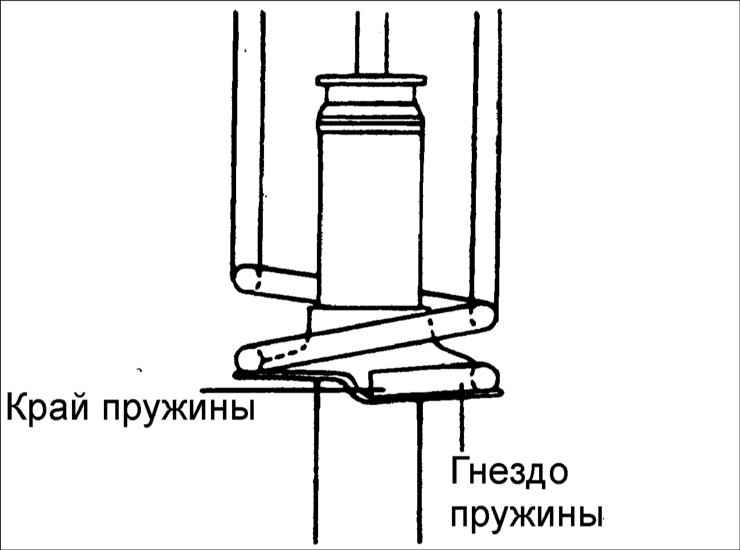

Правильно расположите верхний и нижний концы цилиндрической пружины, установив
их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно. |
| 6. Снимите приспособление для сжатия
пружины. | | 7. Затяните самоконтрящуюся
гайку требуемым моментом затяжки. Момент затяжки: 60–70 Н•м |
| 8. Смажьте верхний подшипник амортизационной
стойки и установите пылезащитный колпачок. |
Предупреждение
Убедитесь, что смазочный материал не попал на резиновые детали опоры стойки.
| |
|
