6.1.2. Снятие, установка и регулировка троса газа

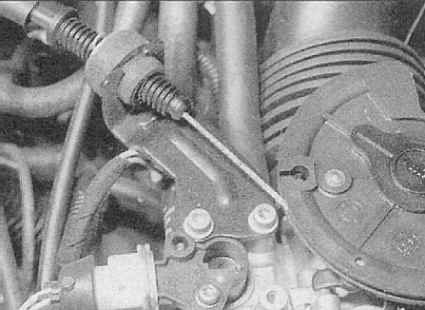

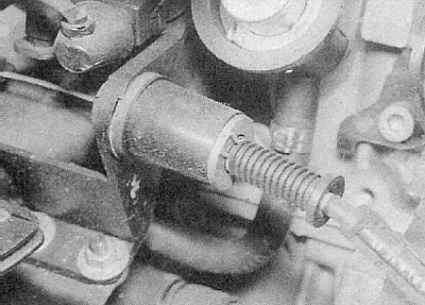

1. В двигательном отсеке отсоедините сердечник троса газа от корпуса дросселя, вытяните трос из резиновой проходной втулки кронштейна и снимите пружинный фиксатор (см. иллюстрации Узел крепления троса газа к корпусу дросселя (модели с РКПП) и Узел крепления троса газа к корпусу дросселя (модели с АТ)).
2. Двигаясь назад вдоль по тросу, высвободите его из промежуточных направляющих фиксаторов и обвязок. Постарайтесь запомнить маршрут прокладки троса.
3. Отпустите фиксаторы и снимите секцию нижней войлочной отделки под панелью приборов с водительской стороны автомобиля.
4. В салоне автомобиля отпустите фиксатор крышки монтажного блока предохранителей, повернув его на четверть оборота против часовой стрелки. Снимите крышку монтажного блока с панели приборов.
5. Отпустите зажим и отсоедините сердечник троса от верхней части педали газа.
6. Высвободите оболочку троса из держателя на кронштейне педали. Подвяжите к концу троса отрезок струны.
7. Вернитесь в двигательный отсек и высвободите резиновую проходную втулку троса из задней переборки. Затем, потянув трос на себя, втяните его в двигательный отсек. Отвяжите от наконечника струну и оставьте ее продетой сквозь переборку.
8. Внимательно осмотрите трос, проверяя его на наличие признаков износа или механических повреждений. Также проверьте состояние резиновой проходной втулки. Дефектные компоненты замените.

1. Подвяжите трос к струне и втяните его сквозь переборку в салон автомобиля. Отвяжите от наконечника струну и защелкните оболочку троса в держатель кронштейна. Сердечник подсоедините к концу педали.
2. Проверьте надежность крепления троса и посадки в переборке резиновой проходной втулки. Установите на место войлочную панель отделки панели приборов и крышку монтажного блока предохранителей.
3. Вернувшись в двигательный отсек, удостоверьтесь в правильности посадки оболочки троса в проходной втулке, затем, двигаясь вдоль троса и следя за правильностью маршрута прокладки, закрепите его во всех промежуточных фиксаторах и обвязках.
4. Наденьте плоскую шайбу на наконечник троса и установите пружинный фиксатор.
5. Проденьте оболочку троса в проходную втулку кронштейна на корпусе дросселя. Сердечник троса подсоедините к кулачку привода дроссельной заслонки. Произведите регулировку троса (см. ниже).

1. В двигательном отсеке снимите пружинный фиксатор с оболочки троса газа. Удостоверьтесь, что кулачок привода заслонки прижат к упору. Плавно потяните трос из проходной втулки, полностью выбрав слабину сердечника.
2. Зафиксировав трос в данном положении, установите пружинный фиксатор в последнюю из открытых канавок перед резиновой проходной втулкой. После установки зажима и отпускания оболочки, слабина сердечника троса должна оказаться очень незначительной.
3. Попросите помощника выжать педаль газа и удостоверьтесь, что кулачок привода переходит в крайнее положение, соответствующее полному открыванию заслонки. При отпускании педали кулачок должен плавно возвращаться в исходное положение, прижимаясь к упору.
4. На моделях с АТ, закончив с тросом газа, проверьте регулировку приводного троса включения режима kick-down (см. Автоматическая трансмиссия).
