8. Сцепление

Спецификации

Общие параметры

Педаль сцепления

Фрикционный диск

Общая информация

Сцепление состоит из фрикционного (ведомого) диска, сборки корзины с нажимным диском, выжимного подшипника и механизма выключения сцепления. Все компоненты помещены в большой картер из алюминиевого сплава, иногда именуемый куполом сцепления/трансмиссии и установленный между блоками двигателя и коробки передач. Выключение сцепления производится механически, посредством тросового привода.

Фрикционный диск установлен между маховиком двигателя и нажимным диском сборки сцепления и свободно перемещается вдоль шлицов первичного вала коробки передач.

Сборка корзины сцепления приболчена к маховику. При работающем двигателе и отпущенной педали сцепления вращение коленчатого вала передается через маховик к фрикционному диску сцепления (последний плотно прижимается к маховику сборкой нажимного диска). Так как фрикционный диск сцепления посажен на шлицы цапфы первичного вала, последний обеспечивает передачу вращения коробке передач и, далее на ведущие колеса автомобиля.

Для прекращения вращения коробки передач необходимо произвести выключение сцепления. На описываемых в настоящем Руководстве моделях автомобилей реализованы две различных конструкции механизма выключения сцепления. В первом случае применяется механизм обычного типа с независимым выжимным подшипником, надетым на цапфу первичного вала коробки передач и при срабатывании прижимающегося к диафрагменной пружине нажимного диска сцепления такой механизм устанавливается на все автомобили модельного ряда, исключение составляют лишь дизельные модели с турбонаддувом и бензиновые модели с 16-клапанным двигателем серии RFY, где применяется механизм вытяжного типа. В механизмах выключения сцепления вытяжного типа используется встроенный в сборку корзины сцепления и стоящий отдельно от фрикционного диска выжимной подшипник.

В механизмах обычного выжимного типа оболочка приводного троса со стороны коробки передач заделана в опорный кронштейн, сердечник же подсоединен к рычагу вилки выключения сцепления. При выжимании педали сцепления сердечник троса оттягивается, разворачивая при этом за верхний конец рычага вилку выключения. Вилка, разворачиваясь, прижимает выжимной подшипник к лепесткам диафрагменной пружины нажимного диска. Пружина при этом деформируется, ослабляя прижим фрикционного диска к маховику.

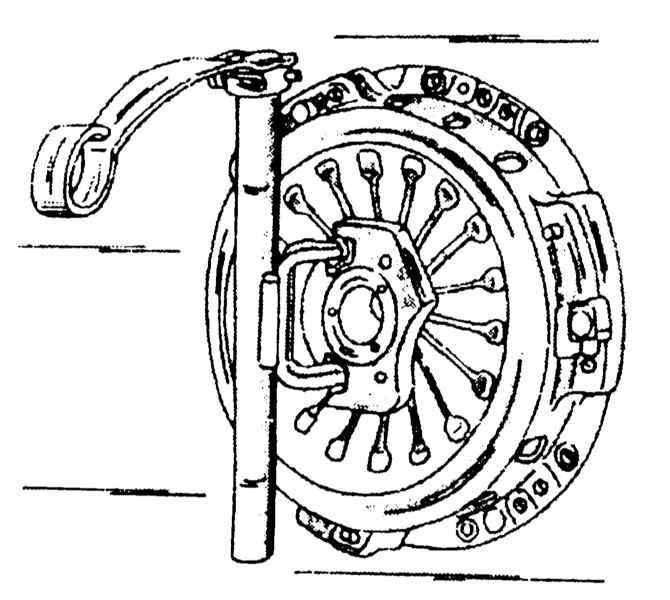

На моделях с вытяжным механизмом выключения сцепления в кронштейне на трансмиссии закреплен, наоборот, сердечник троса, тогда как к рычагу вилки подсоединена его оболочка. При выжимании педали вилка выключения заставляет подниматься на выжимной подшипник, закрепленный на диафрагменной пружине нажимного диска. Деформация пружины приводит к отпусканию фрикционного диска, который отходит от маховика, прекращая передачу вращения двигателя первичному валу коробки передач.

Гарантию исправности функционирования сцепления дает правильность его регулировки.
