6.1.7. Снятие и установка топливного насоса

1. Отсоедините отрицательный провод от батареи.
2. С целью обеспечения доступа к сборке насоса поднимите заднее сиденье (обратитесь к Главе Ходовая часть и рулевое управление) и отогните ковровое покрытие в правой части заднего пассажирского отделения.

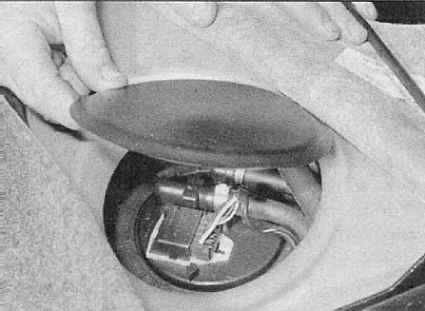

3. Отверткой аккуратно подденьте и снимите с панели пола пластмассовую крышку доступа к сборке топливного насоса.

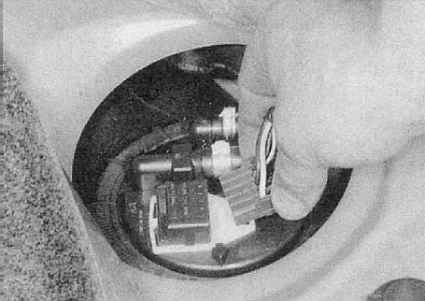

4. Отсоедините от сборки насоса электропроводку и подклейте насос скотчем к кузовной панели, чтобы он случайно не провалился за бензобак.

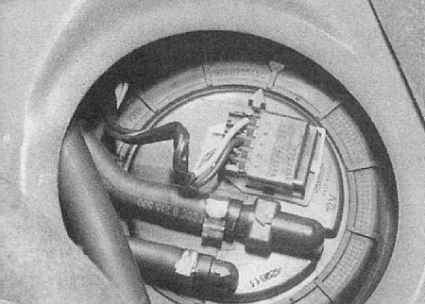

5. Промаркируйте и отсоедините подведенные к насосу шланги подачи и возврата топлива. Если шланги крепятся хомутами скручиваемого типа, срежьте их и при сборке замените более практичными винтовыми или червячными. Сразу после отсоединения закупорьте открытые концы шлангов во избежание попадания в систему грязи.

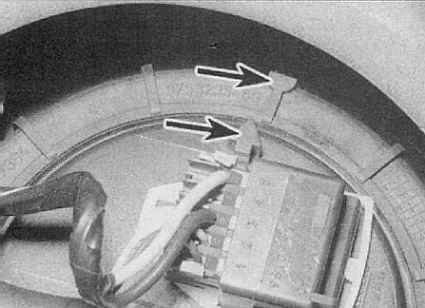

6. Запомните взаимное положение посадочных меток на сборке насоса и крепежном кольце. Отверните кольцо и снимите его с топливного бака. Для отворачивания кольца упирайтесь отверткой в поперечные выступы на его торцевой поверхности и наносите по ручке несильные удары, поворачивая кольцо против часовой стрелки до тех пор, пока не появится возможность отворачивания его вручную.

7. Сняв крышку, отпустите фиксаторы и отделите насос от основания топливного бака. Извлеките сборку из бака. Постарайтесь не повредить сетчатый фильтр и не проливать топливо на окрашенные кузовные поверхности и обивку салона. Снимите резиновое уплотнительное кольцо, - при сборке оно подлежит замене в обязательном порядке.
8. Сменные топливные насосы поставляются только в сборе и восстановительному ремонту не подлежат.

1. Удостоверьтесь в исправности состояния, проходимости и надежности крепления фильтра в основании сборки насоса. Уложите на свое штатное место на бензобаке новое уплотнительное кольцо.
2. Аккуратно заведите сборку насоса на свое штатное место в бензобак и защелкните его в основании последнего.
3. Добейтесь совмещения метки на крышке сборки с центральной из трех меток на топливном баке, затем установите и прочно затяните крепежное кольцо. Удостоверьтесь в правильности совмещения меток кольца, крышки насоса и бака.
4. Подсоедините к штуцерам насоса шланги подачи и возврата топлива (сверяйтесь с нанесенной в процессе демонтажа маркировкой). Проследите за надежностью фиксации шлангов крепежными хомутами.
5. Подсоедините электропроводку.
6. Подсоедините отрицательный провод к батарее и запустите двигатель. Проверьте на наличие признаков утечек штуцеры обоих подведенных к насосу шлангов.
7. Если все в порядке, установите на место пластмассовую крышку доступа и верните в исходное положение заднее сиденье (обратитесь к Главе Ходовая часть и рулевое управление).
