1.5. Поддомкрачивание и буксировкаПоддомкрачивание
(Штатный домкрат находится под крышкой в полу багажника).
При проведении работ под автомобилем он должен быть установлен на подъемнике или,
если подъемника нет, на две или четыре надежные подставки.
|
При необходимости проведения работ под автомобилем последний должен быть
закреплен на подставках. Опирание автомобиля только на автомобильный домкрат
недостаточно. Опасно для жизни!
|
1 Поднимать можно только порожний автомобиль на ровной и площадке
с твердым покрытием.
|
|

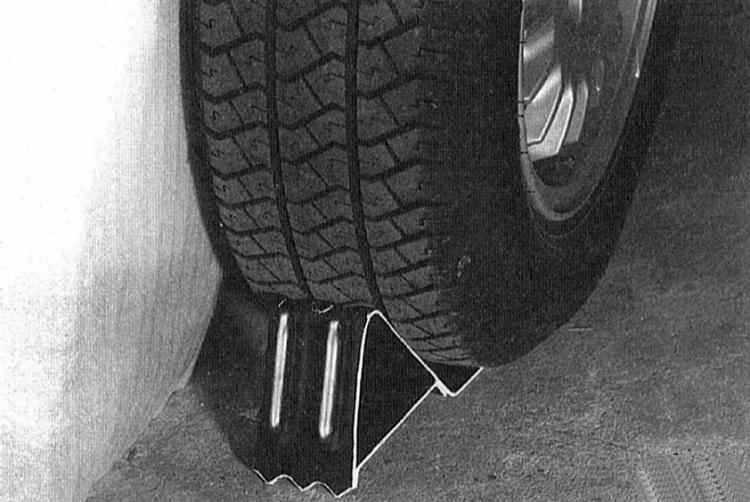

2 Колеса, которые при подъеме остаются на земле, должны быть расклинены
для предотвращения смещения автомобиля. Не полагайтесь при этом на стояночный
тормоз. При производстве некоторых ремонтных работ стояночный тормоз необходимо
отпускать.
|
|
Для исключения повреждений нижней части автомобиля применяйте
соответствующие резиновые и деревянные прокладки. Ни в коем
случае не поднимайте автомобиль за силовой агрегат, переднюю
или заднюю подвески, так как это может привести к тяжелым
последствиям.
|
|
3 Автомобиль следует установить на подставки
так, чтобы одна опора с каждой стороны смотрела наружу. |
Опорные точки для автомобильного домкрата
|
|

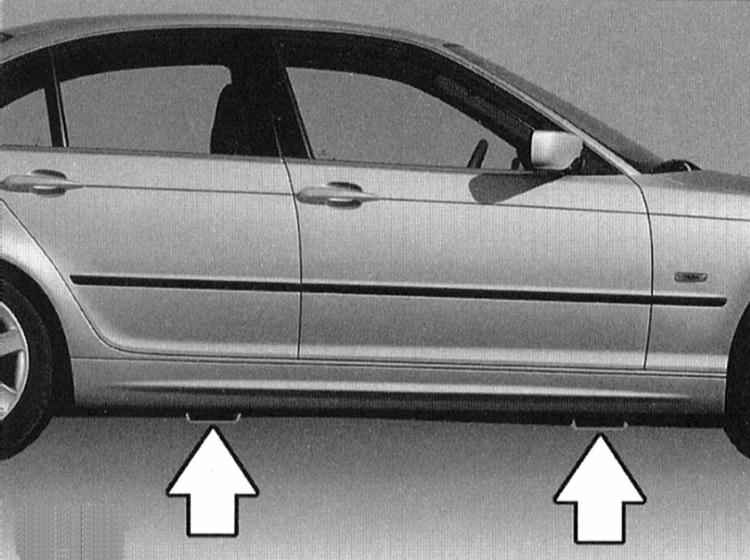

4 В качестве опорных точек для автомобильного
домкрата и подъемника используются резиновые блоки (стрелки на иллюстрации
), расположенные на нижней балке. |
|

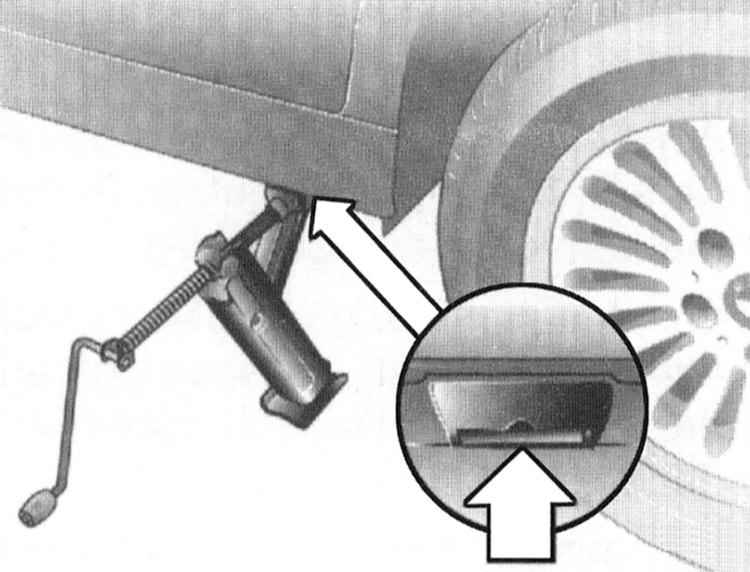

5 Автомобильный домкрат поставьте таким
образом, чтобы его опора прилегала к поверхности площадки всей плоскостью,
а головка при подъеме упиралась в четырехугольное углубление на автомобиле. |
6 Поднимите домкрат так, чтобы колесо оторвалось
от земли и подведите под автомобиль подставку. |
Буксировка
Установка буксировочного троса/буксировочной штанги
Автомобиль должен буксироваться только за проушину, специально предусмотренную
для этого. Проушина находится в комплекте бортового инструмента и перед началом
буксировки должна быть ввернута в соответствующие места на переднем или заднем
бампере.
|

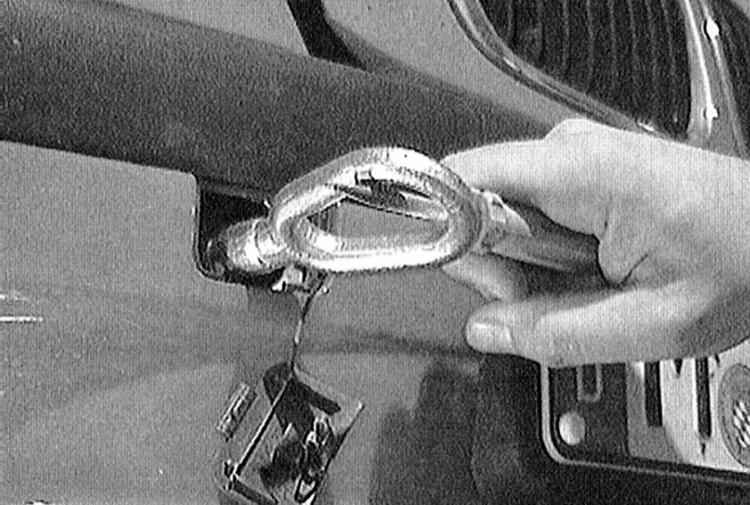

1 Переднее крепление: Выньте крышку вверху у паза бампера,
поддев ее отверткой, и вверните до упора переднюю буксировочную проушину. |
|

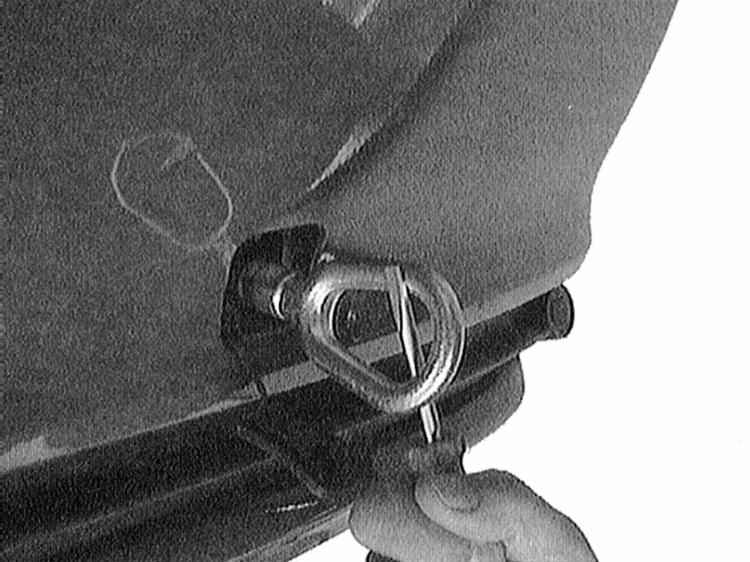

2 Заднее крепление:
Выньте крышку вверху у паза бампера, поддев ее отверткой, и вверните до
упора проушину. |
Правила буксировки
3 Включите зажигание, чтобы исключить блокировку рулевого колеса,
обеспечить возможность включения стоп-сигнала, звукового сигнала
и стеклоочистителей.
4 Установите ручную КПП в нейтральное положение, у автомобилей с
автоматической КПП селектор установите в положение “N”.
5 Включите аварийную сигнализацию на обоих автомобилях.
6 Так как усилитель тормоза и гидроусилитель руля действуют только
при работающем двигателе, на неработающем двигателе приходится сильнее
нажимать на педаль тормоза и прикладывать более значительное усилие
к рулевому колесу.
7 Рекомендуется применение буксировочной штанги. В случае применения
буксировочного троса существует опасность наезда автомобиля. Буксировочный
трос должен быть эластичным. Это снижает динамическую нагрузку на
автомобили. Применять следует только тросы из искусственного волокна
или тросы с промежуточным эластичным элементом.
Автомобили с автоматической трансмиссией
Положение селектора : “N”
Максимальная скорость буксировки: 70 км/час!
Максимальная дистанция буксировки: 150 км.
8 При повреждении коробки передач или большой дистанции автомобиль
буксируется с поднятыми приводными колесами. Причина: при неработающем
двигателе не работает масляный насос трансмиссии и последняя не
получает достаточного количества масла, необходимого для более высоких
чисел оборотов и длительной буксировки.
9 При применении транспортера: Автомобиль разрешается транспортировать
только с поднятыми приводными колесами. Внимание: Для исключения
повреждения коробки передач не допускается буксировать автомобиль
задним ходом с вращающимися приводными колесами.
Запуск автомобиля буксировкой
Запуск автомобиля буксировкой невозможен на автомобилях с АТ.
|
Автомобиль запускается только при холодном двигателе, так
как в противном случае существует опасность повреждения каталитического
преобразователя.
|
10 Включите аварийную сигнализацию.
11 Включите зажигание.
12 Включите 3-ю передачу, нажмите на педаль сцепления и удерживайте
ее.
13 Начните буксировку автомобиля.
14 Медленно включите сцепление, когда оба автомобиля движутся.
15 Как только двигатель запуститься, нажмите на педаль сцепления и выключите
передачу, чтобы не наехать на буксирующий автомобиль.
|
