1.14. Охранная сигнализация

Охранная сигнализация реагирует на следующие действия посторонних лиц:

- открывание двери, капота или крышки багажника
- движение в салоне автомобиля (микроволновый датчик защиты салона)
- изменение крена автомобиля, например, при попытке кражи колеса или буксировки
- прерывание питания от аккумулятора

На названные действия посторонних лиц система реагирует по-разному в зависимости от исполнения автомобиля:

- в течение 30 секунд звучит сигнал тревоги
- на 5 минут включается световая аварийная сигнализация*

Постановка на сигнализацию и снятие с сигнализации

Постановка на сигнализацию и снятие с сигнализации производятся одновременно с запиранием и отпиранием автомобиля путем поворота ключа в замке или с помощью дистанционного радиоуправления.

Микроволновый датчик защиты салона активизируется приблизительно через 30 секунд после последнего поворота ключа в замке двери.

Если постановка на сигнализацию выполнена надлежащим образом, то об этом свидетельствует однократное срабатывание световой аварийной сигнализации.

Багажник можно открыть и после постановки на охранную сигнализацию, если нажать на кнопку 3 дистанционного радиоуправления (обратитесь к Разделу Ключи, единый замок и противоугонная система). После закрывания крышки багажника он снова берется под контроль охранной сигнализации.

У некоторых экспортных моделей управление охранной сигнализацией может производиться только с помощью дистанционного радиоуправления. Отпирание автомобиля ключом вызывает у этих моделей срабатывание сигнализации. Нажатие кнопки 1 (“Отпереть”) или запуск двигателя выключают сигнализацию.

Сигналы контрольной лампы

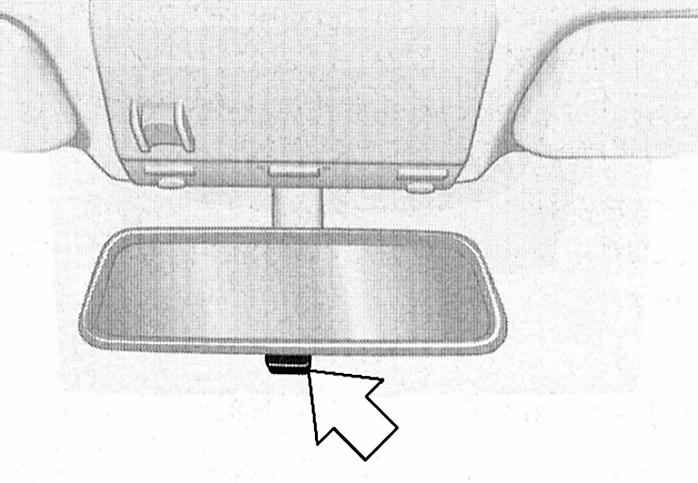

Контрольная лампа находится под зеркалом заднего вида.

Постоянно горит контрольная лампа: охранная сигнализация активизирована.

Контрольная лампа мигает при постановке на сигнализацию: неплотно закрыты двери, капот или крышка багажника. Даже если оставить все как есть, остальные правильно закрытые объекты будут взяты под охрану, а лампа спустя 10 секунд начнет гореть постоянно. Однако микроволновый датчик защиты салона не активизирован.

Контрольная лампа гаснет при снятии с сигнализации: недозволенных манипуляций с автомобилем не производилось.

Контрольная лампа мигает примерно в течение 10 секунд при снятии с сигнализации: сигнал о факте постороннего вмешательства.

После срабатывания сигнализации контрольная лампа снова будет гореть постоянно.

Охранный датчик крена

Во избежание подачи сигнала тревоги при самопроизвольном срабатывании охранного датчика крена (например, в двухъярусном или при перевозке по железной дороге) или в результате срабатывания микроволнового датчика защиты салона эти системы можно одновременно отключить.

Дважды заприте автомобиль, то есть дважды поставьте его на сигнализацию. Иными словами, дважды нажмите кнопку 2 дистанционного радиоуправления или два раза заприте автомобиль ключом (обратитесь к Разделу Ключи, единый замок и противоугонная система).

Контрольная лампа кратковременно вспыхнет, а затем будет гореть постоянно. Датчик крена и микроволновый датчик защиты салона будут выключены, пока автомобиль не будет снят с сигнализации.

Микроволновый датчик защиты салона

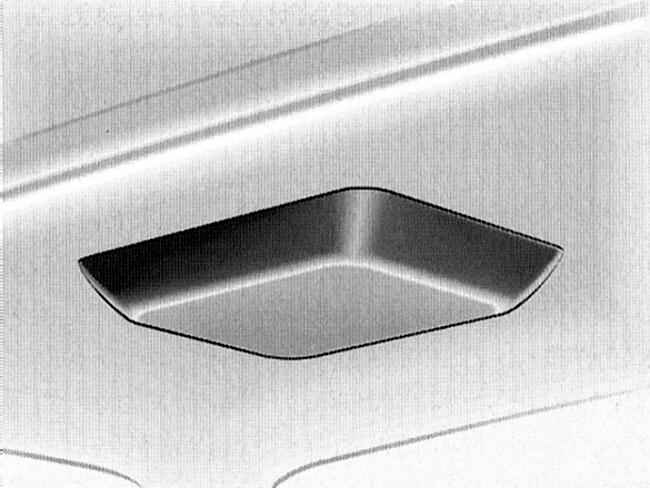

Передатчик и приемник микроволнового датчика защиты салона находятся под крышкой на потолке.

Для безупречного функционирования микроволнового датчика необходимо закрыть стекла и крышку люка.

Выключайте микроволновый датчик, если:

в автомобиле должны остаться дети или животные,
должны остаться открытыми окна или люк в крыше.

Прерывание процесса закрывания крышки люка и стекол в течение первых 10 секунд и его немедленное возобновление ведут к выключению охранного датчика крена и микроволнового датчика защиты салона. Если это случится, то для включения датчика крена и микроволнового датчика следует выключить охранную сигнализацию и снова включить ее.
