1.11. Органы управления и приборы

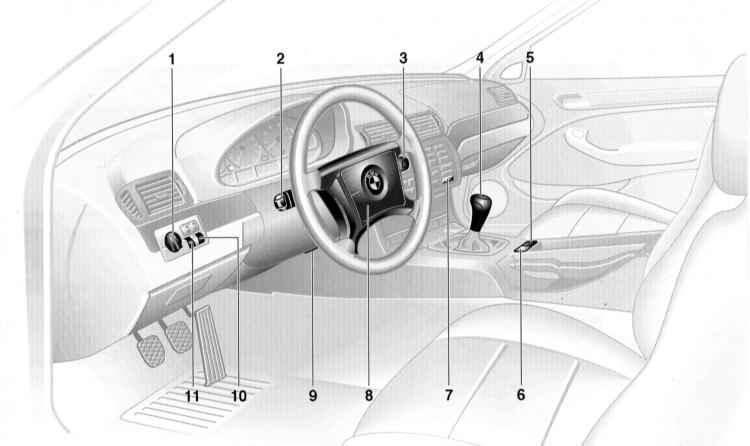

1 — Стояночное освещение / ближний свет (Раздел Освещение и световые приборы)
2 —Указатели поворота (Раздел Рычаг переключателя указателей поворота / светового сигнала)
Парковочные огни (Раздел Освещение и световые приборы)
Дальний свет (Раздел Освещение и световые приборы)
Световой сигнал (Раздел Рычаг переключателя указателей поворота / светового сигнала)
Путевой компьютер*
3 — Стеклоочистители / стеклоомыватели (Раздел Стеклоочистители и стеклоомыватели)
4 — Рычаг РКПП / селектора АТ (Разделы Ручная коробка переключения передач (РКПП) и Автоматическая трансмиссия (АТ))
Если на автомобиле установлена РКПП, то для включения передачи заднего хода следует отжать рычаг влево, преодолев при этом легкое сопротивление

5 — Единый замок (Раздел Ключи, единый замок и противоугонная система)
6 — Световая аварийная сигнализация
7 — Обогрев заднего стекла (Раздел Обогреватель заднего стекла)
8 — Звуковой сигнал
9 — Регулировка рулевого колеса (Раздел Регулировка положения рулевого колеса)
10 — Задний туманный фонарь* (Раздел Освещение и световые приборы)
11 — Противотуманные фары* (Раздел Освещение и световые приборы)

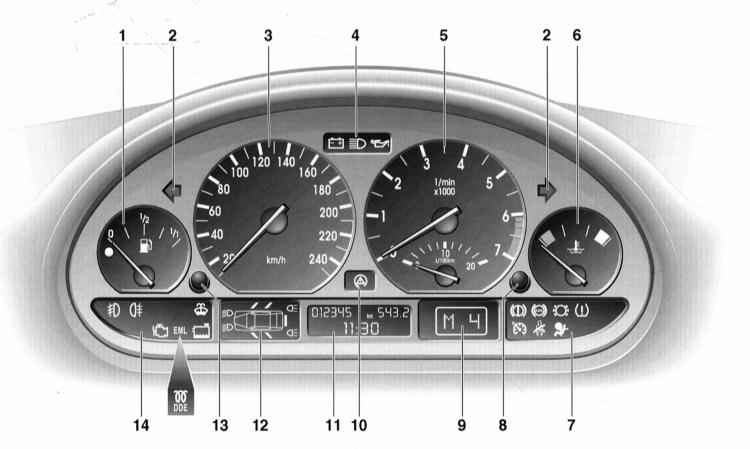

1 — Указатель запаса топлива с контрольной лампой резерва
2 — Контрольные лампы указателей поворота
3 — Спидометр
4 — Контрольные лампы:
разряда аккумулятора
дальнего света
давления масла в двигателе / уровня масла
в двигателе
5 — Тахометр и эконометр
6 — Указатель температуры охлаждающей жидкости с лампой “Слишком высокая температура охлаждающей жидкости”
7 — Контрольные и сигнальные лампы (по часовой стрелке):
стояночного тормоза / уровня тормозной жидкости / системы контроля за торможением на поворотах (СВС)
ABS
износа тормозных колодок
системы контроля давления воздуха в шинах (RDC)*
надувных подушек безопасности напоминания о необходимости пристегнуться*
темпостата*
8 — Кнопка настройки:

часов
индикатора предстоящего технического обслуживания

9 — Индикатор выбранной программы переключения передач для АТ* (Раздел Автоматическая трансмиссия (АТ))
Контрольная лампа АТ* (Раздел Автоматическая трансмиссия (АТ))
10 — Контрольная лампа системы автоматической стабилизации устойчивости с регулятором крутящего момента двигателя (ASC+T) / системы динамического контроля устойчивости (DSC)
11 — Дисплей для индикации показаний:
счетчика пробега
измерителя пробега с момента сброса
часов
индикатора предстоящего
технического обслуживания
Индикация показаний путевого компьютера*, управление от рычага указателей поворота:
часы
температура наружного воздуха
средний расход топлива
ориентировочный запас хода
средняя скорость
12 — Дисплей индикатора незакрытых дверей и не выключенных световых приборов

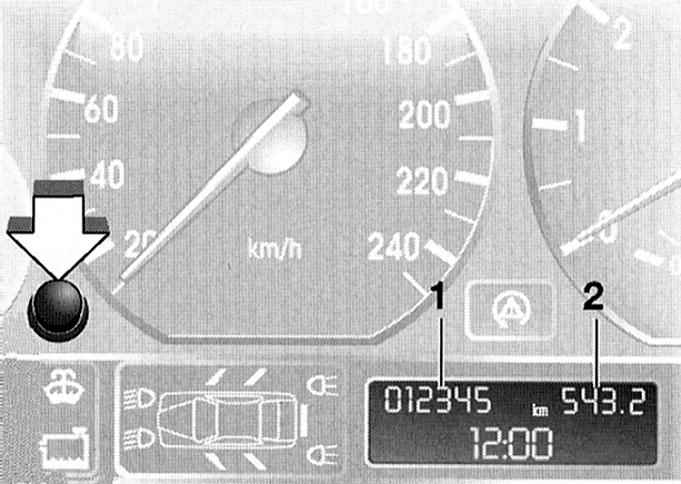

13 — Кнопка сброса на ноль показаний измерителя пробега с момента сброса
14 — Контрольные и сигнальные лампы (по часовой стрелке):
противотуманных фар*
задних туманных фонарей*
уровня жидкости омывателя
уровня охлаждающей жидкости
преднакала* / цифровой элект- ронной системы управления дизельным двигателем (DDE)*
электронной системы регулиров- ки мощности двигателя (EML)*
системы управления работой двигателя

Загорание лампы служит сигналом об отсутствии зарядки аккумулятора. Причиной может быть дефект клинового ремня в приводе генератора или нарушение цепи зарядного тока генератора. Обратитесь на ближайшую СТО BMW.
Продолжать движение нельзя, так как существует опасность повреждения двигателя в результате его перегрева. При дефекте клинового ремня возрастает усилие, которое необходимо прикладывать к рулевому колесу при управлении автомобилем.

Следует сразу же остановиться, заглушить двигатель, проверить уровень масла и при необходимости довести его до нормы. Если же уровень окажется в норме, то обратитесь к Разделу Диагностика неисправностей.
Продолжать движение нельзя, так как существует опасность повреждения двигателя в результате недостаточной смазки.

Дополнительно звучит акустический сигнал: возник дефект шины. Немедленно остановитесь, избегая резкого торможения или маневров. Подробнее в Разделе Система контроля давления воздуха в шинах (RDC).

Если лампа загорается при отпущенном стояночном тормозе, то это значит, что необходимо проверить уровень тормозной жидкости. Прежде чем продолжать движение, обязательно выполните указания, приведенные в Разделе Тормозная система.

Если лампа загорается вместе с желтыми контрольными лампами систем ABS и ASC+T|DSC*, то это свидетельствует о выходе из строя всего комплекса регулировочных систем ABS, СВС и ASC+T|DSC. Можно продолжать движение с соблюдением необходимых мер предосторожности. Обратитесь к Разделу Диагностика неисправностей.

Лампа загорается при затянутом стояночном тормозе - при трогании с места дополнительно звучит акустический сигнал. Подробнее в Разделе Стояночный тормоз.

В зависимости от комплектации автомобиля при загорании лампы возможна одновременная подача звукового сигнала*. В зависимости от комплектации автомобиля лампа горит либо несколько секунд, либо вплоть до пристегивания. За подробностями о ремнях безопасности обратитесь к Разделу Системы обеспечения безопасности.

Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Системы обеспечения безопасности.

Из-за неисправности АТ переключения передач выполняются только по аварийной программе. Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Автоматическая трансмиссия (АТ).

Загорание лампы свидетельствует об отключении ABS из-за неисправности. При этом тормоза функционируют без ограничений. Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Антиблокировочная система тормозов (ABS).

При загорании лампы проверьте уровень масла.

Проверьте состояние тормозных колодок. Подробнее в Разделе Тормозная система.

Проверьте давление воздуха в шинах. Подробнее в Разделе Система контроля давления воздуха в шинах (RDC) и Спецификациях.

ASC+T/DSC отключена в результате нажатия клавиши или из-за неисправности. В случае неисправности обратитесь к Разделу Диагностика неисправностей.

Уровень жидкости омывателя слишком низкий. Доведите его до нормы первой же возможности.

Дефект в системе. Обратитесь к Разделу Диагностика неисправностей.

Дефект в системе EML; при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Обратитесь к Разделу Диагностика неисправностей .

Если во время движения загорелась сигнальная лампа системы DDE, то это значит, что в электронной системе впрыска возникла неисправность.

Если двигатель не заглох, то можно продолжать движение, так как управление работой двигателя будет осуществляться по аварийной программе. Однако при движении по такой программе мощность может быть снижена. Обратитесь к Разделу Диагностика неисправностей.

Уровень охлаждающей жидкости слишком низкий. Доведите его до нормы при первой же возможности.

Лампа горит при включенных задних туманных фонарях. Подробнее в Разделе Освещение и световые приборы.

Запускать двигатель можно только после того, как лампа погаснет. Подробнее в Разделе Замок зажигания и запуск двигателя.

Лампа мигает при включении указателей поворота. При движении с прицепом лампа мигает также при включении указателей поворота на прицепе. Учащенное мигание свидетельствует о дефекте в системе. Подробнее в Разделе Рычаг переключателя указателей поворота / светового сигнала.

Лампа горит при включенной системе. Системой можно управлять с многофункционального рулевого колеса. Подробнее в Разделе Темпостат (автоматика поддержания заданной скорости).

Лампа горит при включенных противотуманных фарах. Подробнее в Разделе Освещение и световые приборы.

Лампа горит при включенном дальнем свете и пользовании световым сигналом. Подробнее в Разделах Рычаг переключателя указателей поворота / светового сигнала и Освещение и световые приборы.

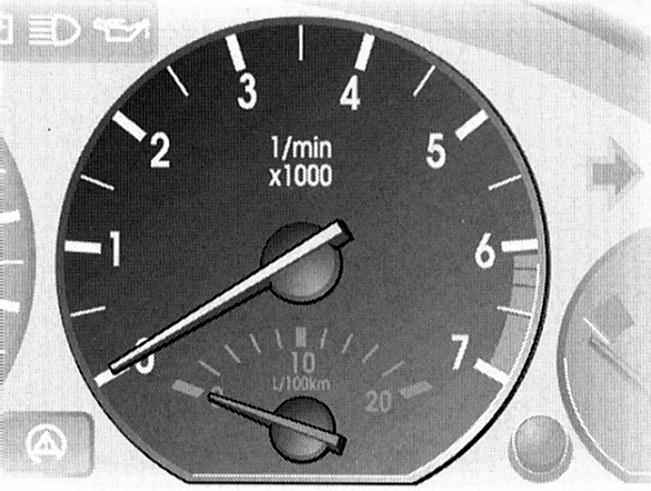

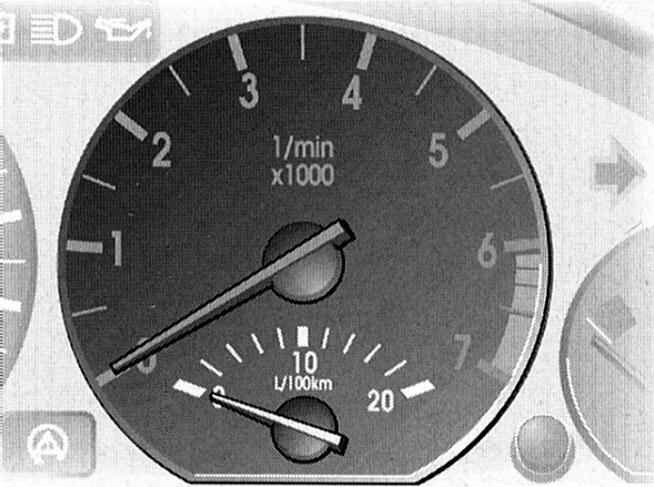

Избегайте доведения оборотов двигателя до значений красного сектора шкалы.

В этом диапазоне для защиты двигателя прерывается подача топлива, что заметно по падению мощности.

Эконометр регистрирует фактический расход топлива в л/100 км. Вы можете в любой момент контролировать, насколько экономична и экологична Ваша манера вождения.

При остановке автомобиля стрелка возвращается на ноль.

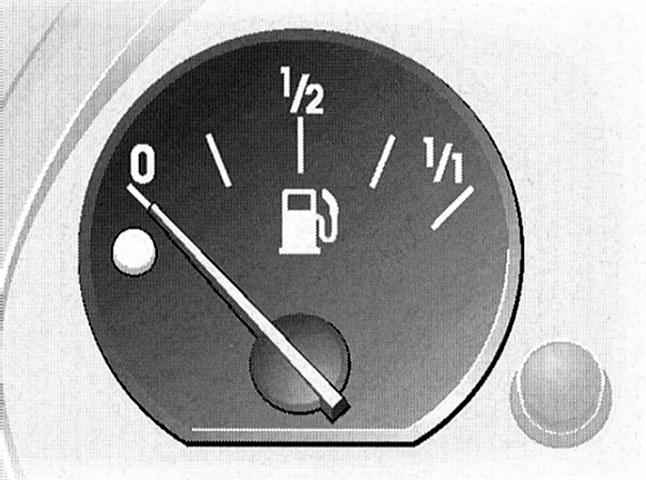

Для проверки работы прибора его контрольная лампа на некоторое время загорается при включении зажигания.

Если лампа горит постоянно, то это значит, что в баке осталось около 8 литров топлива.

Данные о вместимости топливного бака приведены в Спецификациях.
Различный угол наклона автомобиля (например, при длительном движении по горной дороге) может вызывать незначительные колебания показаний прибора.
Заправляйтесь своевременно, так как выработка топлива “до последней капли” может привести к повреждениям двигателя или каталитического преобразователя.

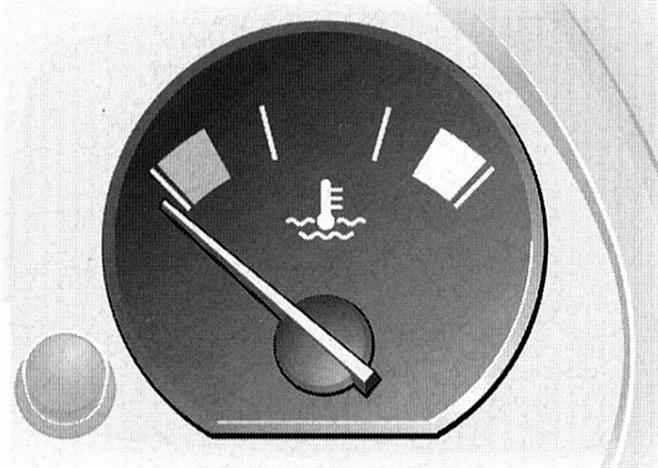

Стрелка на синем секторе

Двигатель еще холодный. Движение должно происходить при умеренных оборотах и скоростях.

Стрелка на красном секторе

Если горит контрольная лампа, то это значит, что двигатель перегрет. В этом следует сразу же остановиться и дать двигателю остыть.

Зона между цветными секторами

Соответствует нормальной рабочей температуре. При высокой температуре воздуха или при больших нагрузках на двигатель стрелка может вплотную приближаться к красному сектору.

Проверка уровня охлаждающей жидкости выполняется по указаниям в Разделе Проверка уровней жидкостей.

Индикация, представленная на иллюстрации, появляется на несколько секунд после поворота ключа зажигания в положение 1 или 2 или же после запуска двигателя.

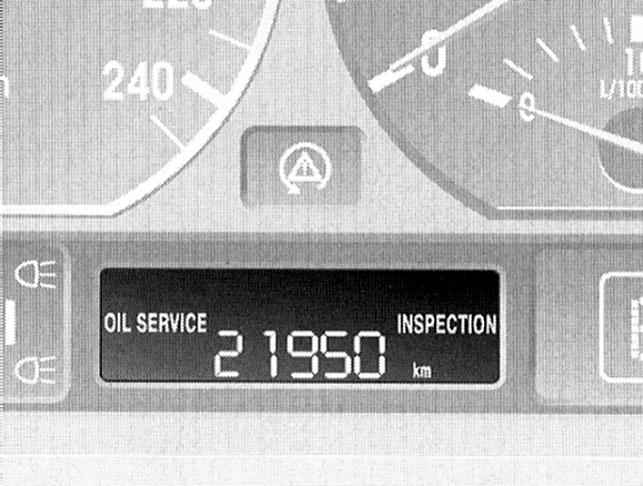

Надписи OILSERVICE или INSPECTION свидетельствуют о необходимости ТО. Высвечивается также остаточный пробег в км. Остаточный пробег вычисляется на основе данных о стиле вождения.

Знак минус “-” перед цифрой остаточного пробега означает, что именно столько километров назад следовало произвести ТО.

На индикацию можно вывести месяц и год, в которые следует произвести замену тормозной жидкости. Для этого во время вывода на индикацию срока следующего ТО следует нажать кнопку (показана стрелкой) на приборной доске. При каждом нажатии кнопки на индикацию попеременно выводится срок очередного ТО и срок замены тормозной жидкости.

При наступлении срока замены тормозной жидкости постоянно горит символ в виде часов.

Индикатор не учитывает время стоянки автомобиля с отсоединенными клеммами аккумулятора.

Поэтому следите за тем, чтобы замена тормозной жидкости, независимо от показаний индикатора, производилась не реже одного раза в два года.

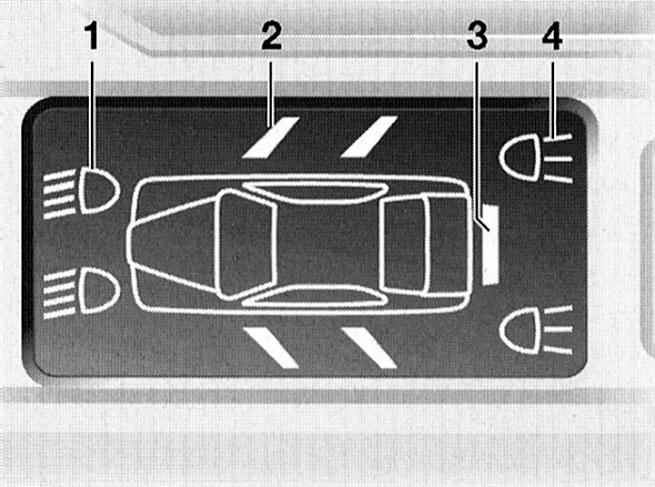

Графическая индикация

При положении 2 ключа зажигания на индикацию в виде символов выводится информация о следующих предупреждениях (состояниях). Эти символы не гаснут до устранения причин, вызвавших их появление.

1 Проверьте ближний свет.
2 Открыта дверь.
3 Открыт багажник.
4 Проверьте фонари заднего хода или стоп-сигналы. О неисправности среднего стоп-сигнала свидетельствует верхний символ.

Если по окончании поездки Вы открыли дверь и забыли выключить свет, то звучит предупредительный сигнал (никакой индикации не появляется), напоминающий об этом.

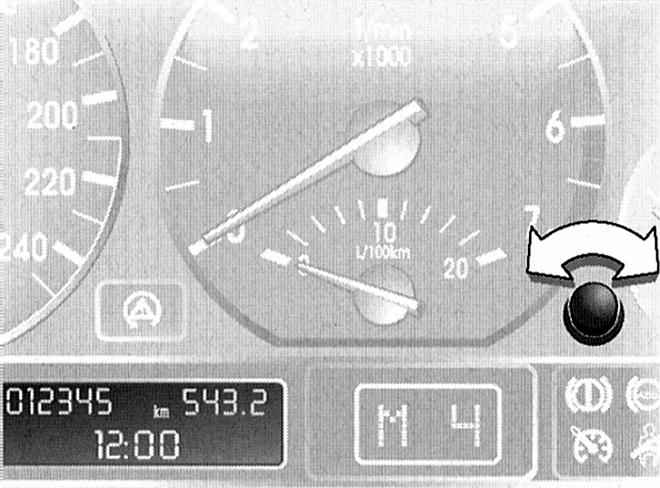

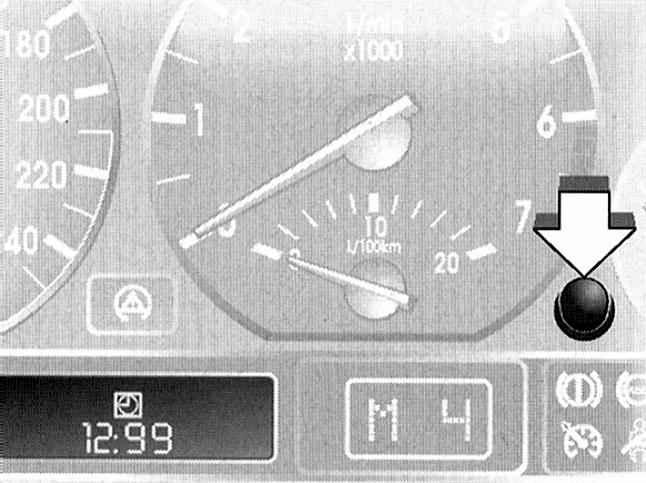

Настройка

Производится после поворота ключа зажигания в положение 1 или 2.

Перевод часов вперед: поверните кнопку вправо.

Перевод часов назад: поверните кнопку влево.

Чем дольше Вы держите кнопку в повернутом положении, тем быстрее производится смена показаний.

Изменение режима показаний: нажмите и сразу же отпустите кнопку.

С каждым нажатием кнопки индикация времени меняется с 12-часовой на 24-часовую и обратно.

Если ключ зажигания находится в положении 0, то кратковременный (на несколько секунд) вызов показаний времени производится после нажатия левой регулировочной кнопки (см. счетчики пробега, выше).

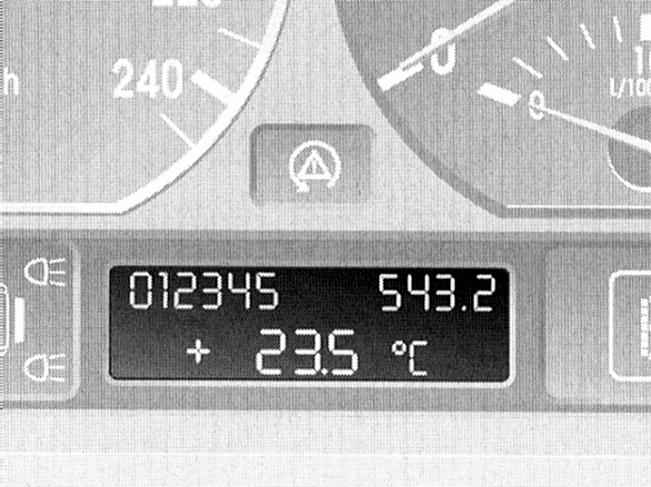

Вызов информации

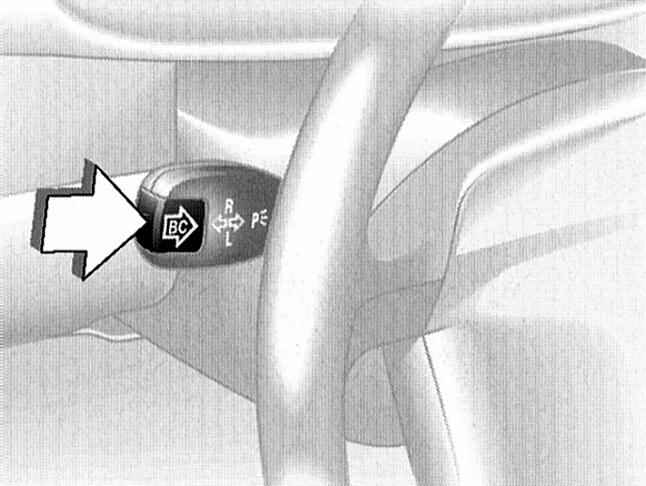

Уже после поворота ключа зажигания в положение 1 Вы можете, используя кнопку в рычажном переключателе указателей поворота, вызывать на дисплей приборной доски информацию путевого компьютера. После каждого кратковременного нажатия на кнопку в направлении к рулевой колонке выводится очередная информация.

Информация выводится в следующей последовательности: время, температура наружного воздуха, средний расход топлива, ориентировочный запас хода, средняя скорость движения.

С поворотом ключа зажигания в положение 1 на индикацию выводится соответствующее последнее значение.

Для этого во время индикации температуры следует нажать правую регулировочную кнопку на приборной доске.

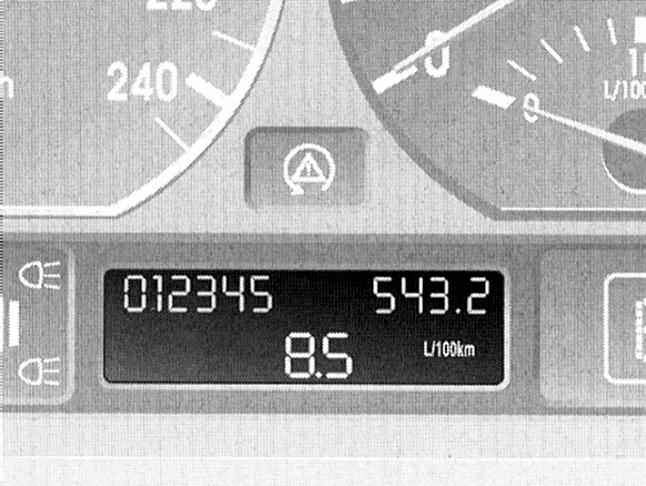

Если во время индикации среднего расхода топлива нажать на кнопку и некоторое время удерживать ее, то с этого момента расчет начнется заново. При этом необходимо, чтобы двигатель работал.

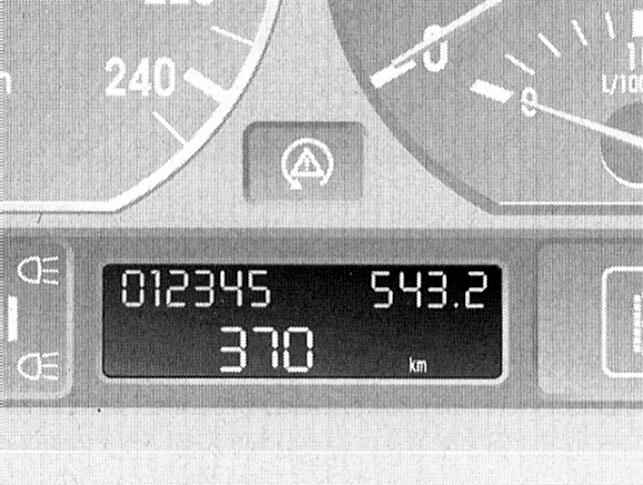

Запас хода вычисляется с учетом фактического стиля вождения на последних километрах пути.

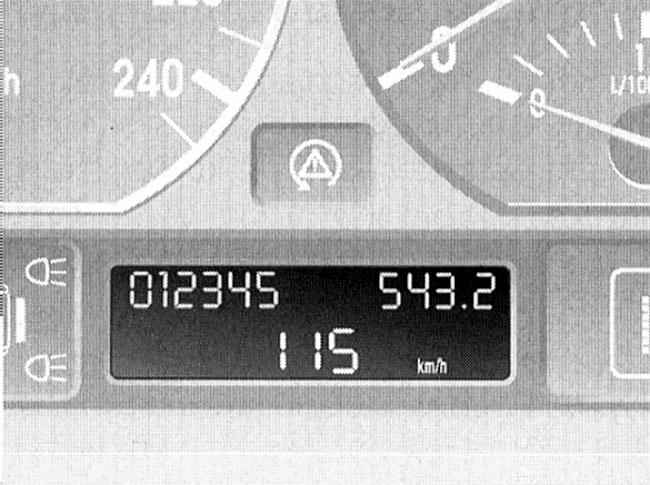

Если во время индикации средней скорости движения нажать на кнопку и некоторое время удерживать ее, то с этого момента расчет начнется заново. При этом необходимо, чтобы двигатель работал.

Время стоянки с выключенным двигателем при расчете не учитывается.

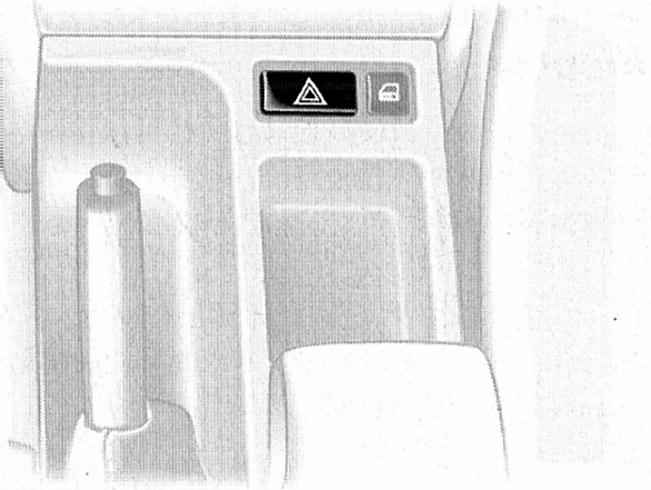

Подсветка кнопки периодически мигает при включенной сигнализации.

При включенном освещении автомобиля кнопка подсвечивается, что позволяет легче ее найти.

Функция срабатывания указателей поворота имеет приоритет перед функцией световой аварийной сигнализации. Поэтому после поворота ключа зажигания в положение 1 указатели поворота могут мигать, даже если включена световая аварийная сигнализация.

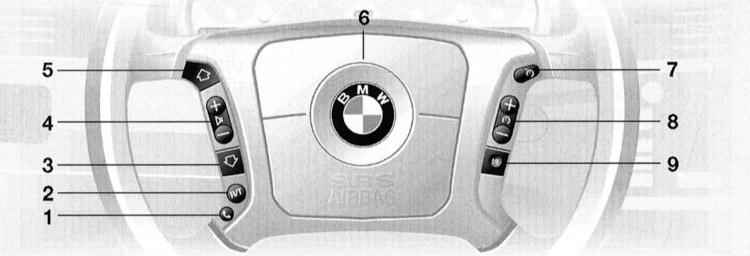

1 — Телефон: прием вызова, запуск набора номера, прекращение разговора
2 — Переключение с радиоприемника на телефон и обратно
3 — Поиск станции / телефонного номера вниз по диапазону / списку телефонов
4 — Громкость радиоприемника и телефона

5 — Поиск станции / телефонного номера вверх по диапазону / списку телефонов
6 — Звуковой сигнал, вся панель
7 — Темпостат: вызов сохраненного в памяти значения
8 — Темпостат: ввод фактической скорости в качестве заданной и ее последующее увеличение (+) либо уменьшение скорости и ввод достигнутого значения в память (-)
9 — Темпостат: включение / прерывание работы / выключение
