24.7. Блок реле в нише для ног водителя

Реле указателей поворота и аварийной сигнализации расположены на кронштейне с левой стороны в нише для ног водителя.

Снимите нижнюю декоративную накладку с вещевой полкой, расположенную под панелью приборов со стороны водителя.

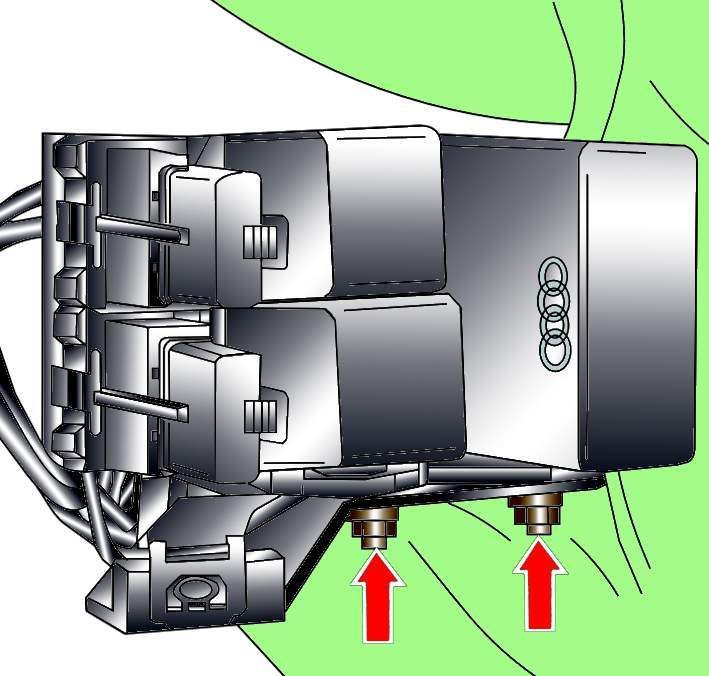

Рис. 18–9. Расположение гаек крепления кронштейна с блоком реле в нише для ног водителя

Отвинтите гайки и снимите кронштейн с блоком реле (рис. 18–9).

Установка проводится в последовательности, обратной снятию.
