24.37. Динамики задней двери

Снимите обивку задней двери.

Отсоедините электрические разъемы от обивки.

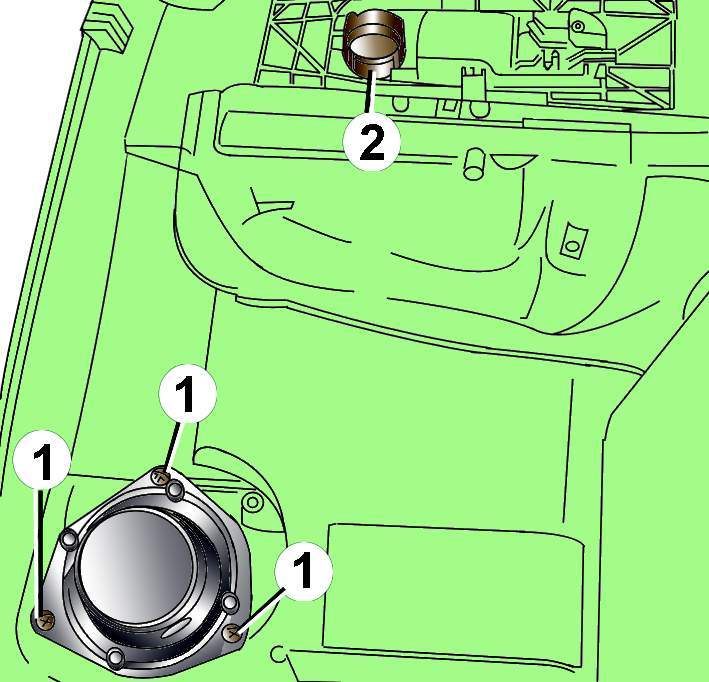

Рис. 18–66. Расположение винтов (1) крепления нижнего динамика и фиксаторов (2) крепления верхнего динамика

Отверните три винта 1, показанные на рис. 18–66, и снимите нижний динамик задней двери.

Освободите фиксаторы 2 и снимите верхний динамик задней двери.

Установка проводится в последовательности, обратной снятию.
