24.34. Задние переключатели стеклоподъемников

Выньте вверх пепельницу из гнезда в ручке декоративной панели задней двери.

Используя лезвие отвертки как рычаг, выньте панель с переключателями из ручки задней двери.

Отсоедините электрические разъемы и снимите лампы освещения пепельницы.

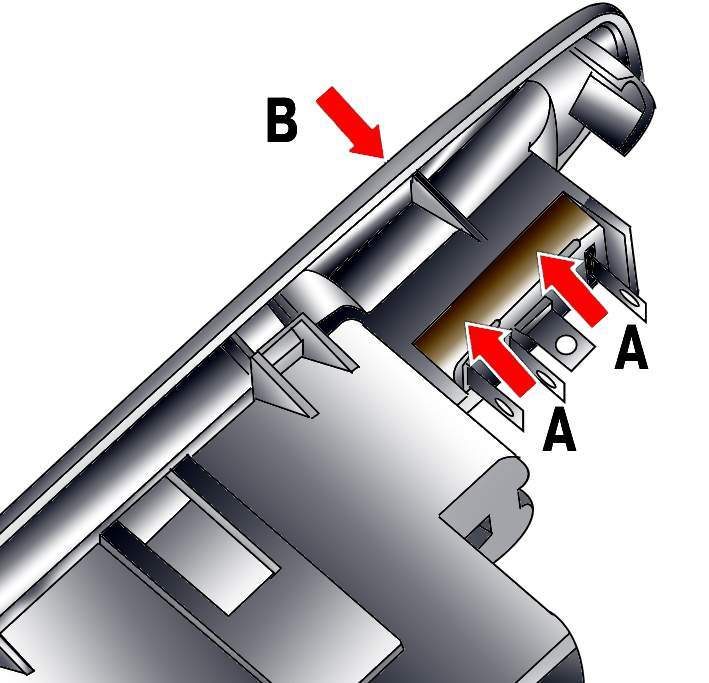

Маленькой отверткой освободите фиксаторы А (рис. 18–62), одновременно нажмите на выключатель в направлении стрелки В и снимите переключатель.

Рис. 18–62. Расположение фиксаторов (А) и направление снятия (В) заднего переключателя стеклоподъемников

Установка проводится в последовательности, обратной снятию.
