24.31. Выключатель обогревателя заднего сиденья

Используя лезвие отвертки как рычаг снимите декоративную накладку А (рис. 18–58) панели задней вентиляционной решетки.

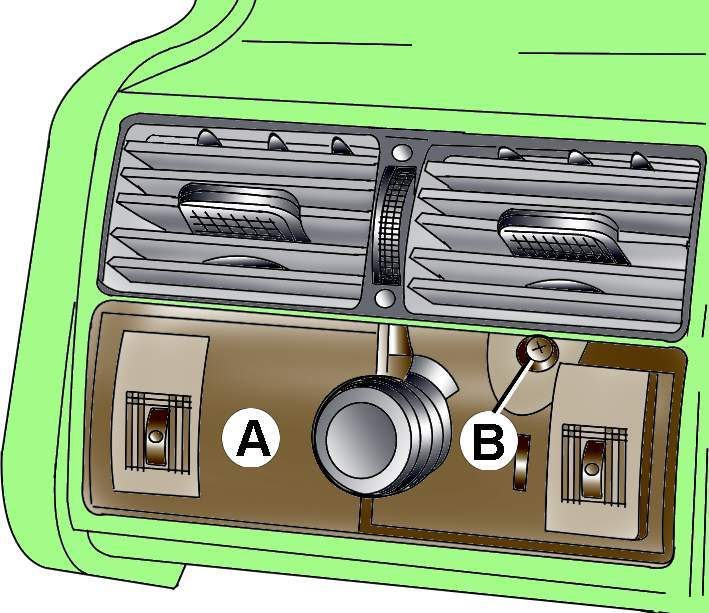

Расположение декоративной накладки (А), винтов (В) крепления задней вентиляционной решетки и выключателя обогревателя заднего сиденья

Рис. 18–58. Расположение декоративной накладки (А), винтов (В) крепления задней вентиляционной решетки и выключателя обогревателя заднего сиденья

Выверните два винта В и снимите с задней части центральной консоли вентиляционную решетку.

Нажимая с обратной стороны, извлеките выключатель из задней части центральной консоли (см. рис. 18–58).

Отсоедините электрический разъем от выключателя и снимите выключатель.

Установка проводится в последовательности, обратной снятию.
