24.32. Переключатель регулировки положения зеркала

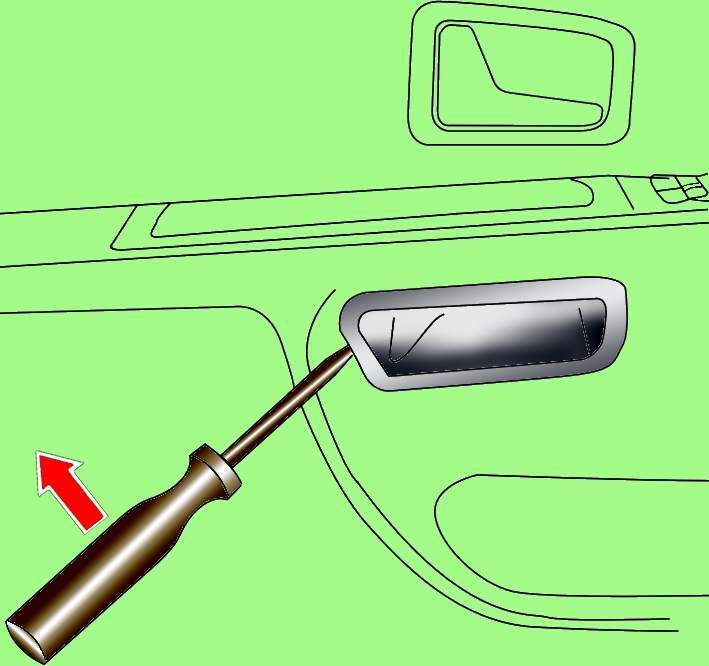

Рис. 18–59. Использование отвертки для отделения от обивки двери основания внутренней ручки двери

Используя лезвие отвертки как рычаг, отделите от обивки двери основание внутренней ручки и снимите его (рис. 18–59).

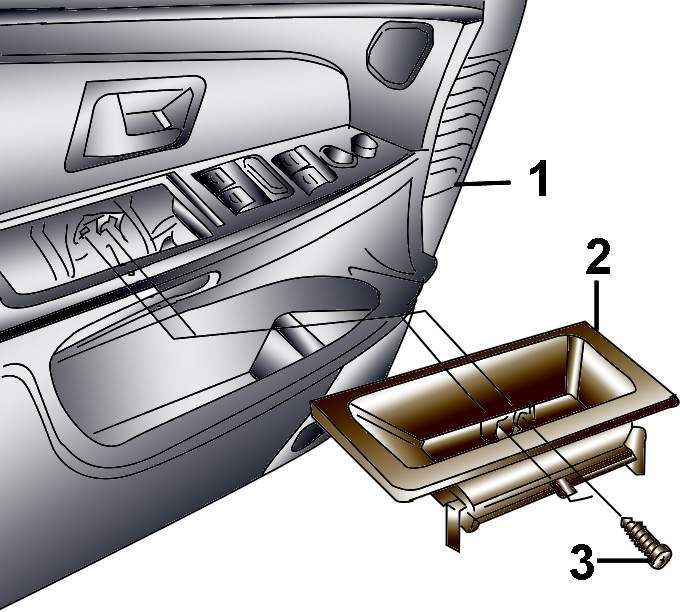

Рис. 18–60. Расположение винтов (3) крепления верхней секции накладки (2) с переключателями к обивке двери (1)

Через открывшееся отверстие отверните два винта крепления верхней секции накладки с переключателями (рис. 18–60).

Приподнимите заднюю часть верхней секции накладки с переключателями и, потянув назад, отсоедините переднюю часть от обивки двери. Отсоедините от переключателей электрические разъемы.

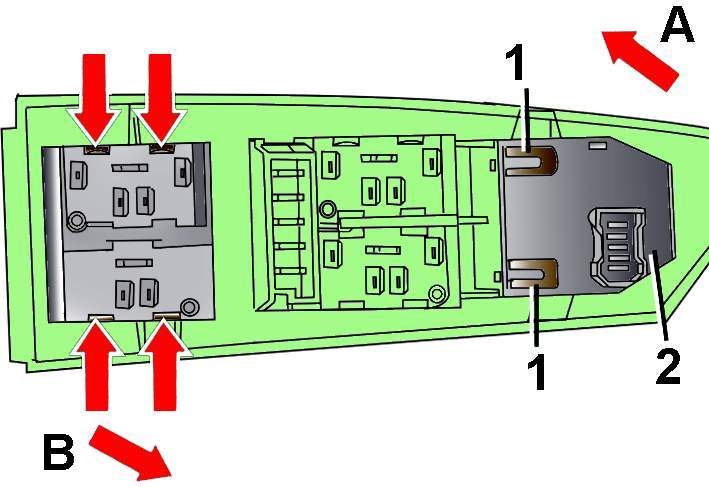

Рис. 18–61. Расположение фиксаторов (1) и направление (А) снятия переключателя (2) регулировки положения зеркала. Слева: расположение четырех фиксаторов (стрелки) крепления и направление снятия (В) переключателей стеклоподъемников

Переместите два фиксатора 1 (рис. 18–61) направо и в то же время нажмите на выключатель 2 в направлении стрелки А, снимите переключатель.

Обивка

Установка проводится в последовательности, обратной снятию.
