24.20. Лампы заднего фонаря в крыле

Откройте крышку багажника.

Снимите обивку в месте расположения заднего фонаря.

Рис. 18–42. Элементы крепления заднего фонаря в крыле: 1 – крышка; 2 – защелка; 3 – гайки; 4 – задний фонарь

Поверните против часовой стрелки защелку 2 (рис. 18–42) крепления крышки 1 заднего фонаря.

Извлеките из заднего фонаря держатель с лампами.

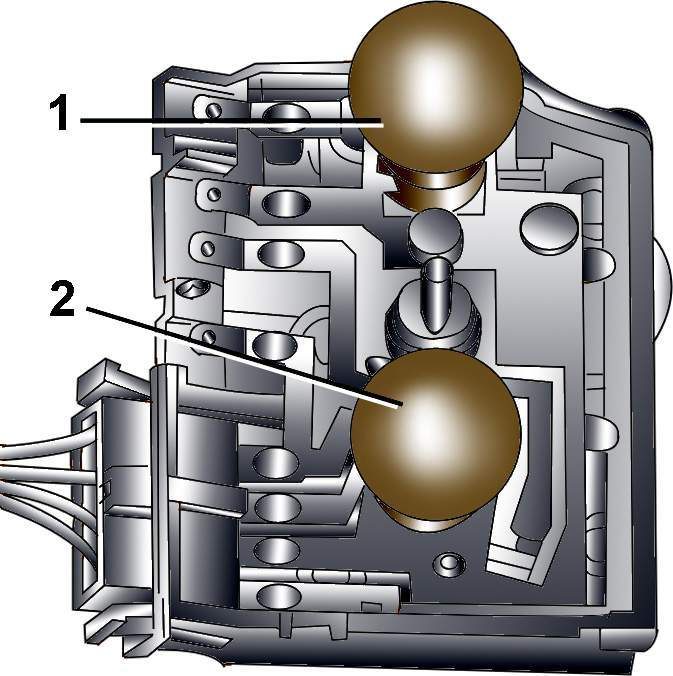

Рис. 18–43. Расположение ламп на держателе заднего фонаря в крыле: 1 – лампа поворота (12 V, 21 W); 2 – лампа стоп-сигнала/ заднего хода (12 V, 21/5 W)

Нажмите и в этом положении поверните против часовой стрелки неисправную лампу для извлечения ее из держателя (рис. 18–43).

Установка проводится в последовательности, обратной снятию.
