24.25. Передний фонарь освещения салона

Снятие

Лезвием отвертки как рычагом снимите рассеиватель с лампы освещения салона (12 V, 10 W).

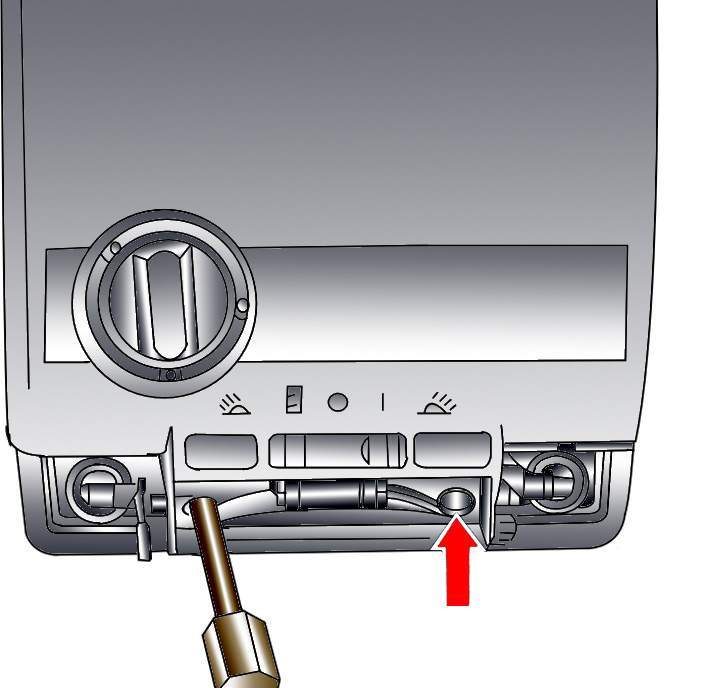

Рис. 18–46. Вывертывание винта в области фонаря освещения салона

Отверните два винта в области фонаря освещения салона (рис. 18–46).

Лезвием отвертки как рычагом снимите переднюю часть панели переключателей и фонаря освещения из обшивки крыши, затем отделите заднюю часть.

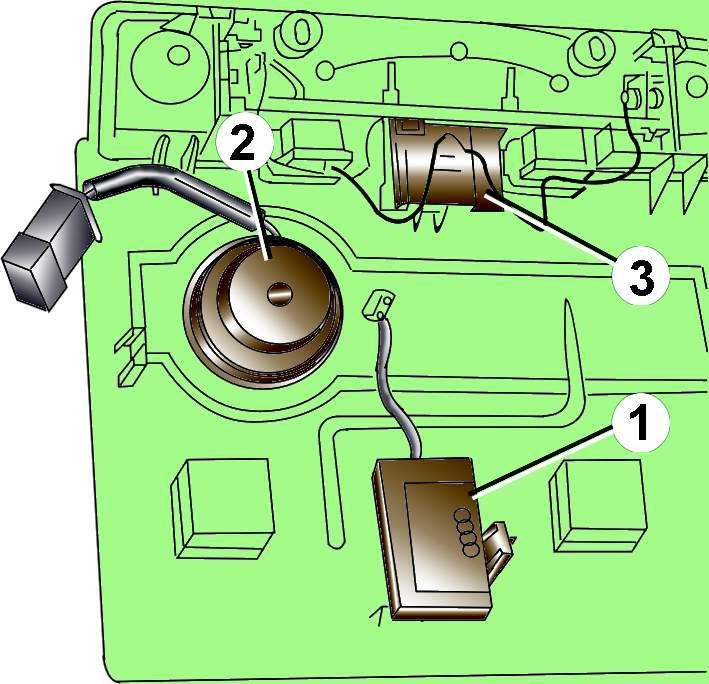

Рис. 18–47. Панель переключателей и фонаря освещения передней части салона: 1 – микрофон; 2 – переключатель люка; 3 – фонарь освещения салона

Отсоедините электрические разъемы от микрофона 1 (рис. 18–47), переключателя люка 2 и фонаря 3 освещения салона.

Снимите панель переключателей и фонаря освещения салона.

Установка

Подсоедините все электрические разъемы.

Установите заднюю часть панели переключателей и фонаря освещения салона в обивку крыши, прижмите переднюю часть к обивке и закрепите ее двумя винтами.

Установите рассеиватель.
