24.13. Фары

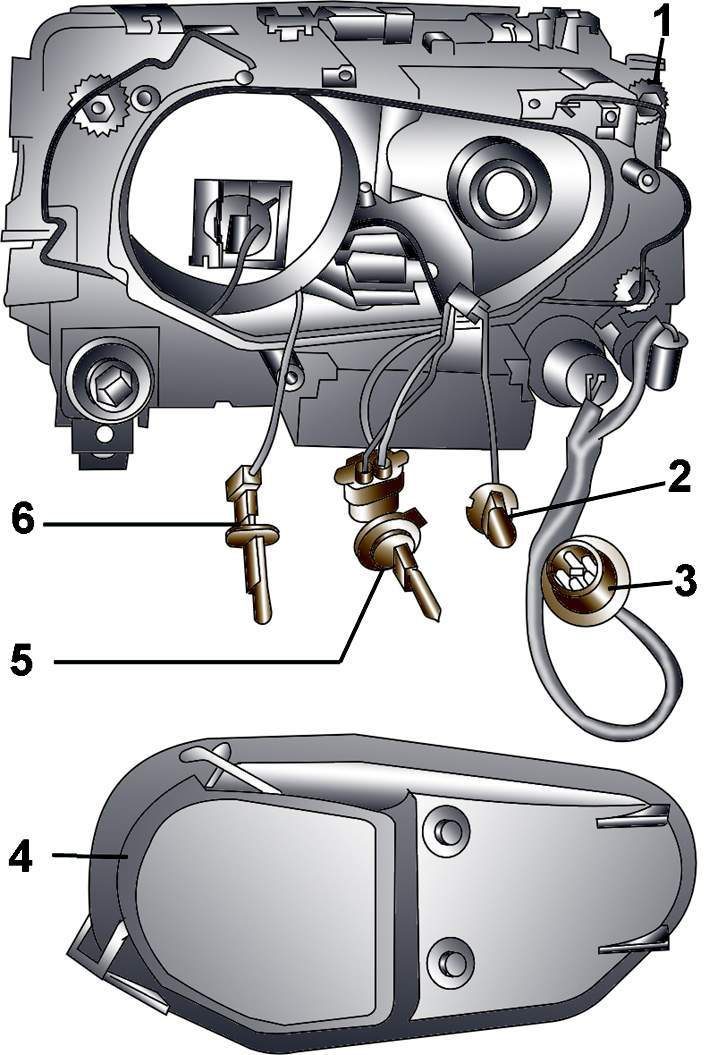

Рис. 18–33. Фара с галогенной лампой: 1 – корпус фары; 2 – лампа противотуманной фары H3 (12 V, 55 W); 3 – 5-контактный электрический разъем; 4 – задняя крышка фары; 5 – лампа дальнего света; 6 – лампа ближнего света H1 (12 V, 55 W)

Устройство фар с галогенной и газоразрядной лампами показано на рис. 18–33 и 18–34.

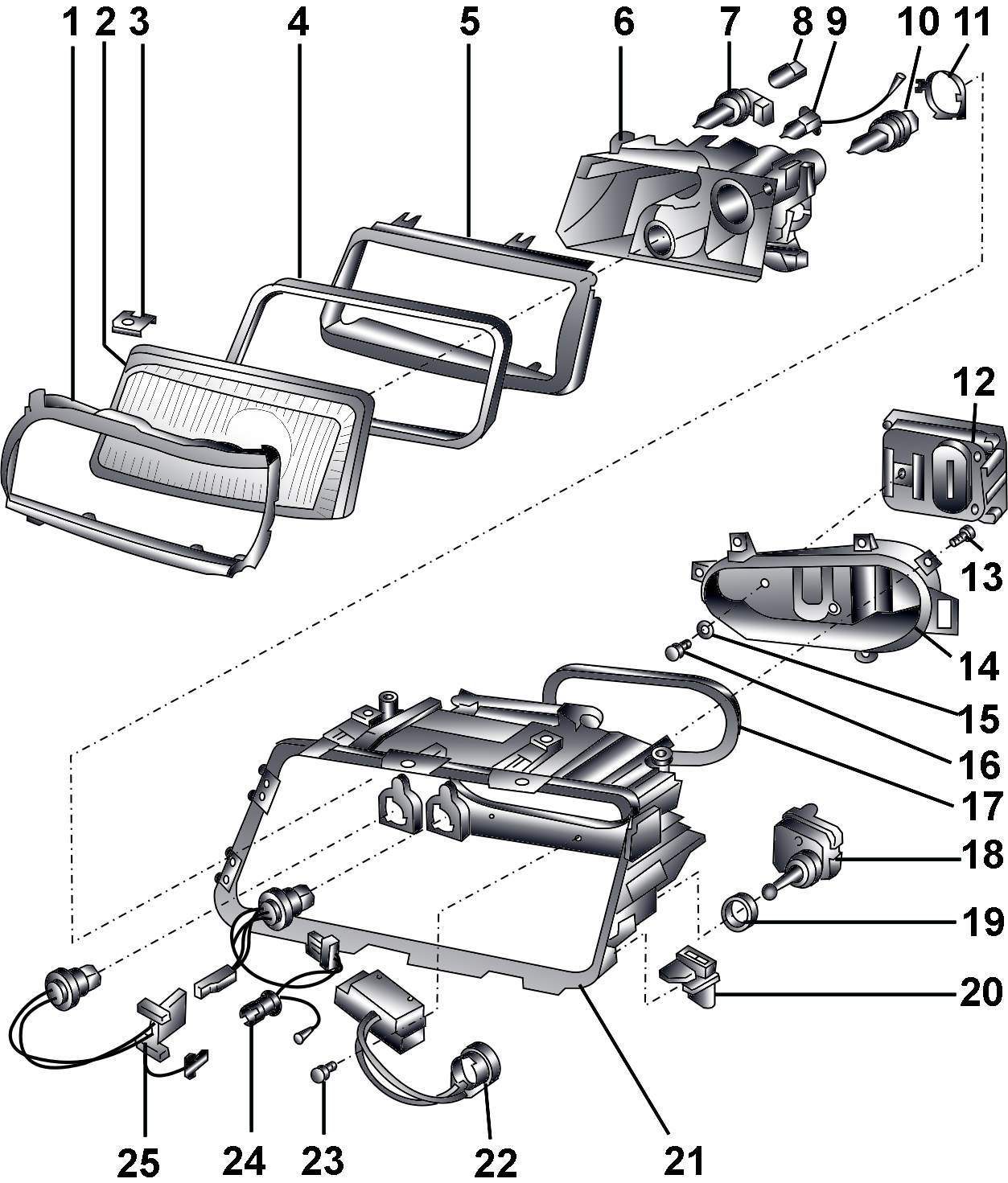

Рис. 18–34. Фара с газоразрядной лампой: 1 – резиновая накладка; 2 – стекло фары; 3 – зажим; 4 – прокладка; 5 – рамка отражателя; 6 – отражатель; 7 – лампа дальнего света (12 V, 65 W); 8 – лампа передняя габаритная (12 V, 5 W); 9 – лампа противотуманной фары (12 V, 55 W); 10 – лампа ближнего света (газоразрядная 12 V, 35 W); 11 – пружинный держатель; 12 – блок управления фарой с газоразрядной лампой; 13 – Torx-болт; 14 – задняя крышка; 15 – пластмассовая шайба; 16 – болт; 17 – прокладка; 18 – двигатель корректора света фар; 19 – уплотнение; 20 – кронштейн фиксатора; 21 – корпус фары; 22 – блок активации газоразрядной лампы; 23 –Torx-болт; 24, 25 – жгуты проводов

Снятие

Заклейте липкой лентой бампер около фары, чтобы не повредить окраску бампера.

Отвинтите болты крепления переднего бампера и выдвиньте его вперед из кронштейна на 5–10 см.

Снимите указатели поворота.

Отсоедините от фары 5–контактный электрический разъем жгута проводов фары.

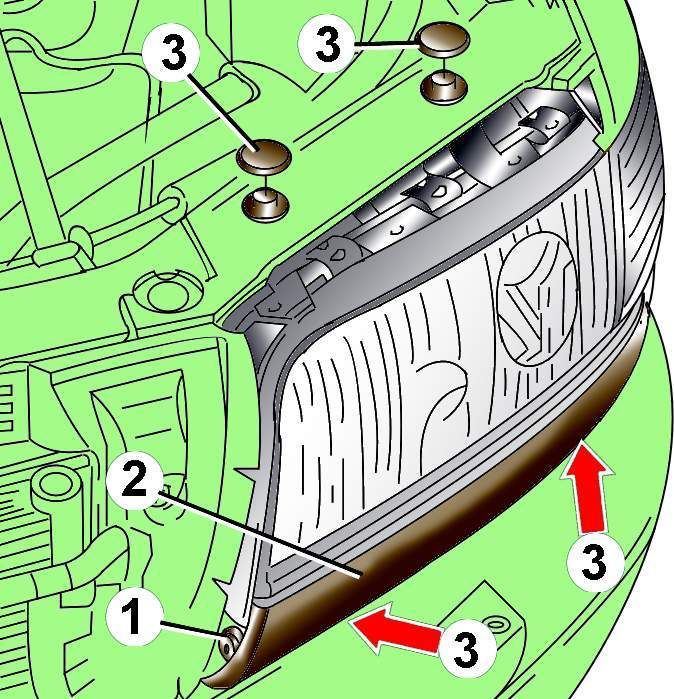

Рис. 18–35. Элементы крепления фары: 1 – винт; 2 – нижняя накладка; 3 – болт крепления фары

Отвинтите винт 1 (рис. 18–35) и снимите накладку 2 фары.

Отвинтите четыре болта 3 и извлеките фару вперед из автомобиля.

Установка

Установите фару на автомобиль в такое положение, чтобы зазор по периметру фары был одинаковым.

Дальнейшая установка проводится в последовательности, обратной снятию.

Проверьте и при необходимости отрегулируйте свет фар.
