24.26. Комбинация приборов

Снятие

Переместите рулевое колесо в нижнее положение.

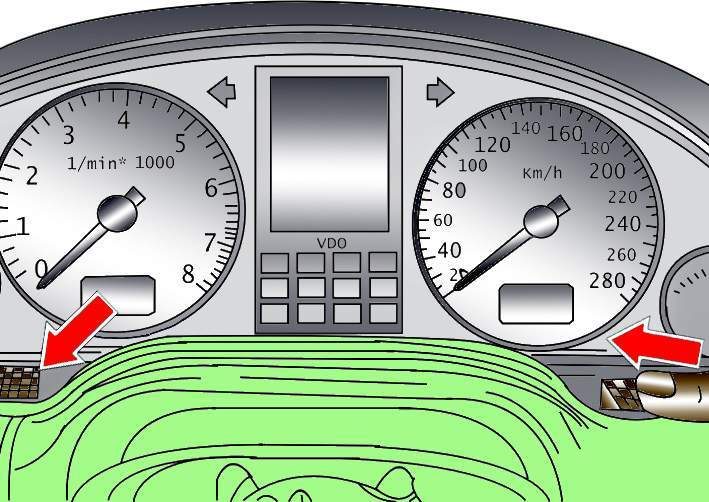

Рис. 18–48. Расположение и направления снятия заглушек винтов крепления комбинации приборов

Снимите заглушки, расположенные под комбинацией приборов, для чего, нажимая, переместите их к центру (рис. 18–48).

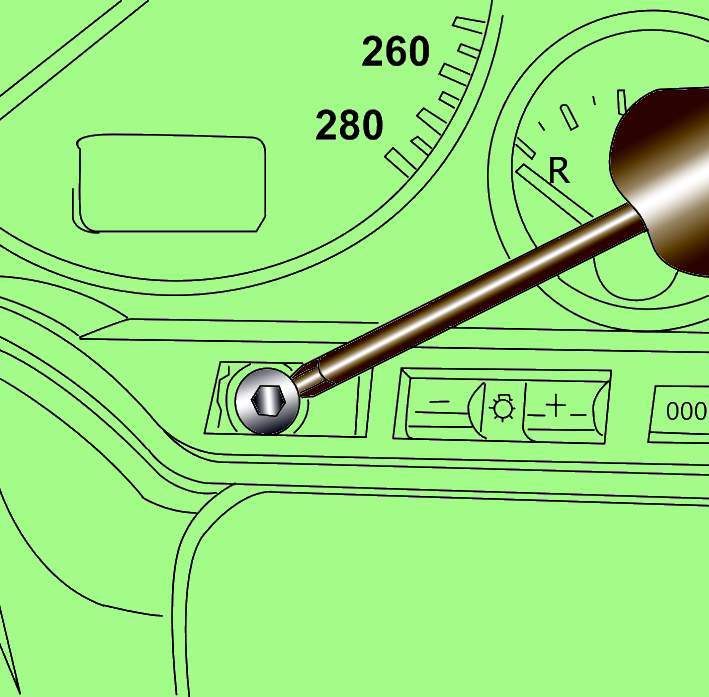

Рис. 18–49. Отвинчивание болта крепления комбинации приборов

Отвинтите два болта крепления комбинации приборов (рис. 18–49).

Выдвиньте комбинацию приборов из панели приборов.

Отсоедините электрические разъемы от задней части комбинации приборов и снимите комбинацию приборов.

Для замены ламп комбинации приборов маленькой отверткой поверните держатель лампы против часовой стрелки и снимите держатель с лампой.

Установка

Подсоедините электрические разъемы к задней части комбинации приборов.

Дальнейшая установка проводится в последовательности, обратной снятию.

Проверьте работоспособность комбинации приборов.
