24.22. Лампы заднего фонаря в крышке багажника

Откройте крышку багажника.

Снимите обивку крышки багажника.

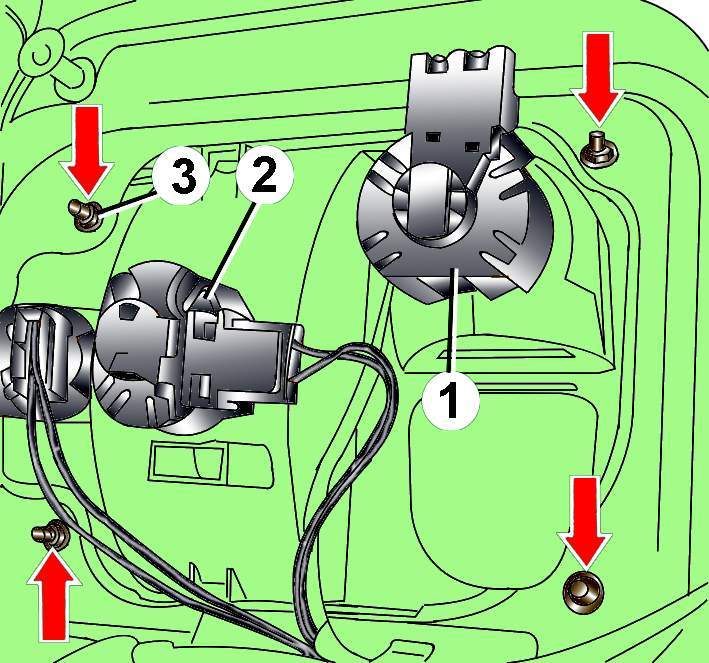

Рис. 18–44. Расположение гаек крепления и ламп заднего фонаря в крышке багажника: 1 – лампа указателя поворота (12 V, 21 W); 2 – лампа заднего противотуманного света; 3 – дополнительная лампа заднего хода (12 V, 21 W)

Выньте из заднего фонаря держатель с соответствующей лампой, повернув держатель по (против) часовой стрелке (рис. 18–44).

Нажмите и в этом положении поверните против часовой стрелки неисправную лампу для извлечения ее из держателя.

Установка проводится в последовательности, обратной снятию.
