24.30. Выключатели центральной секции панели приборов

Снятие

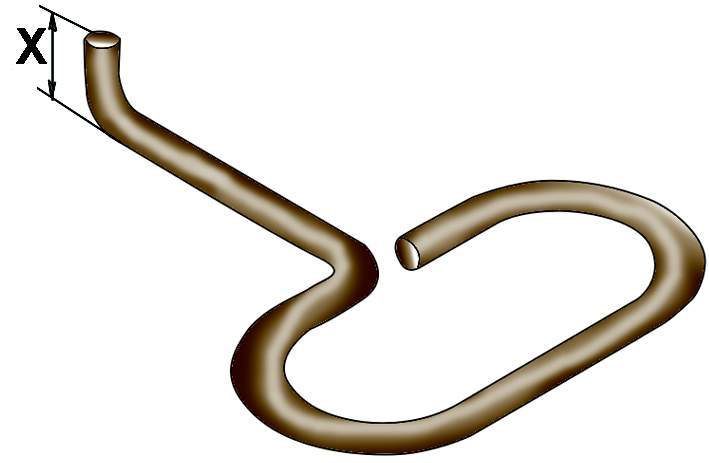

Рис. 18–55. Приспособление из проволоки диаметром 3 мм для демонтажа вентиляционной решетки из центральной секции панели приборов: X = 6 мм

Изготовьте из стальной проволоки диаметром 3 мм приспособление для демонтажа вентиляционной решетки из центральной секции панели приборов (рис. 18–55).

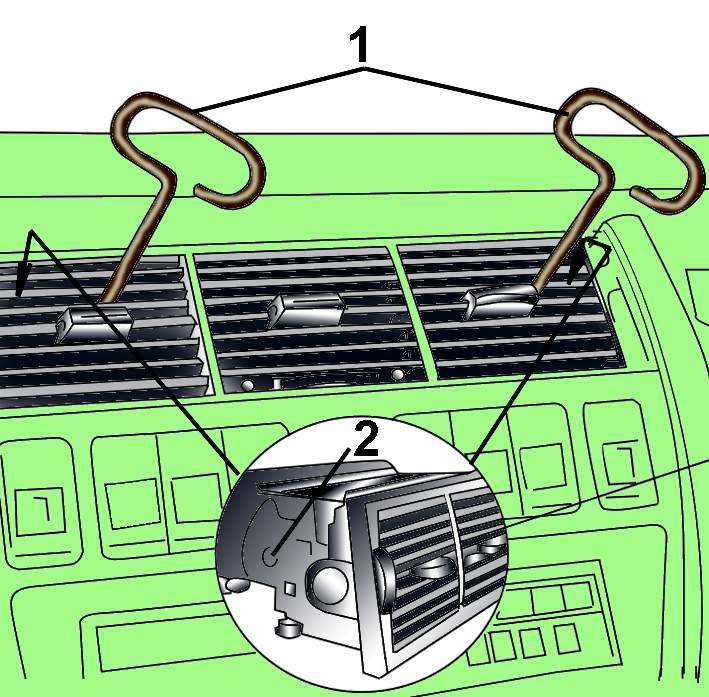

Использование приспособления (1), установленного в отверстия (2), для снятия вентиляционной решетки из центральной секции панели приборов

Рис. 18–56. Использование приспособления (1), установленного в отверстия (2), для снятия вентиляционной решетки из центральной секции панели приборов

Закрепите приспособление через вентиляционную решетку в отверстиях ее корпуса (рис. 18–56). Аккуратно извлеките вентиляционную решетку из центральной секции панели приборов.

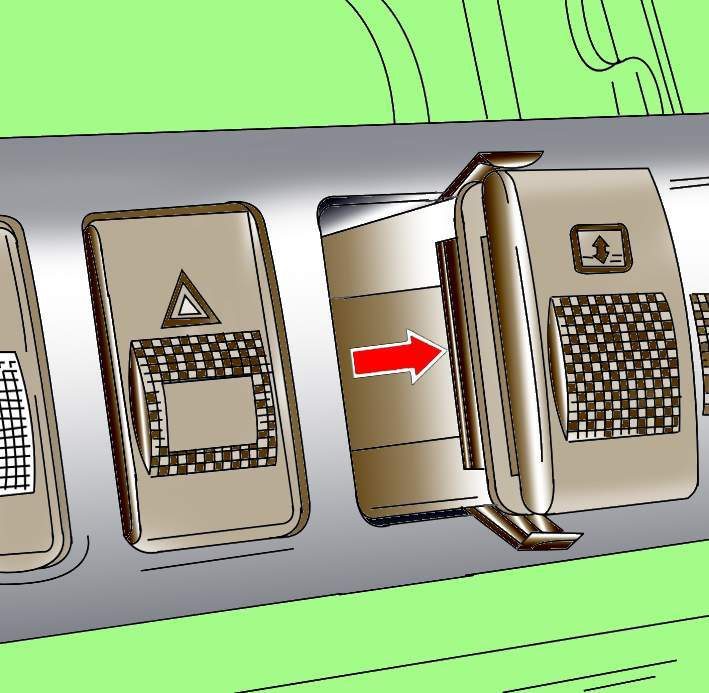

Рис. 18–57. Извлечение выключателя из центральной секции панели приборов

Нажимая с обратной стороны, выньте выключатель из центральной секции панели приборов (рис. 18–57).

Отсоедините электрический разъем от выключателя и снимите выключатель.

Установка

Подсоедините к выключателю электрический разъем.

Вставьте выключатель в центральную секцию панели приборов и нажмите на него до четкой фиксации.

Установите вентиляционную решетку в центральную секцию панели приборов.
