24.21. Задний фонарь в крыле

Снятие

Откройте крышку багажника.

Снимите обивку в месте расположения заднего фонаря.

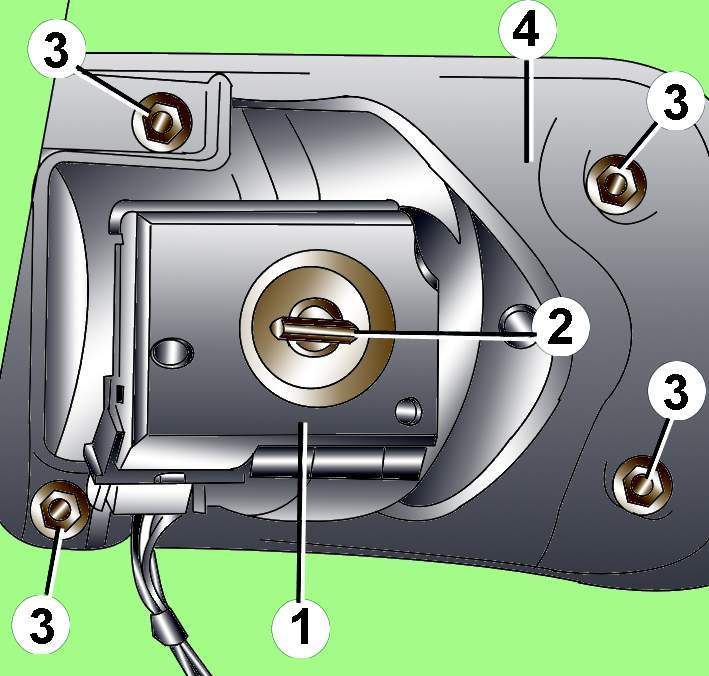

Рис. 18–42. Элементы крепления заднего фонаря в крыле: 1 – крышка; 2 – защелка; 3 – гайки; 4 – задний фонарь

Поверните против часовой стрелки защелку 2 (см. рис. 18–42) крепления крышки 1 заднего фонаря.

Выньте из заднего фонаря держатель с лампами.

Отвинтите четыре гайки 3 крепления фонаря и снимите фонарь 4 наружу автомобиля.

Установка

При установке фонаря убедитесь, что прокладка правильно расположена между фонарем и кузовом автомобиля.

Установка проводится в последовательности, обратной снятию.

Перед затягиванием гаек крепления фонаря проверьте, чтобы зазоры между фонарем и углублением крыла были одинаковыми.
