2.8.22. Проверка направляющих втулок клапанов

Порядок работы

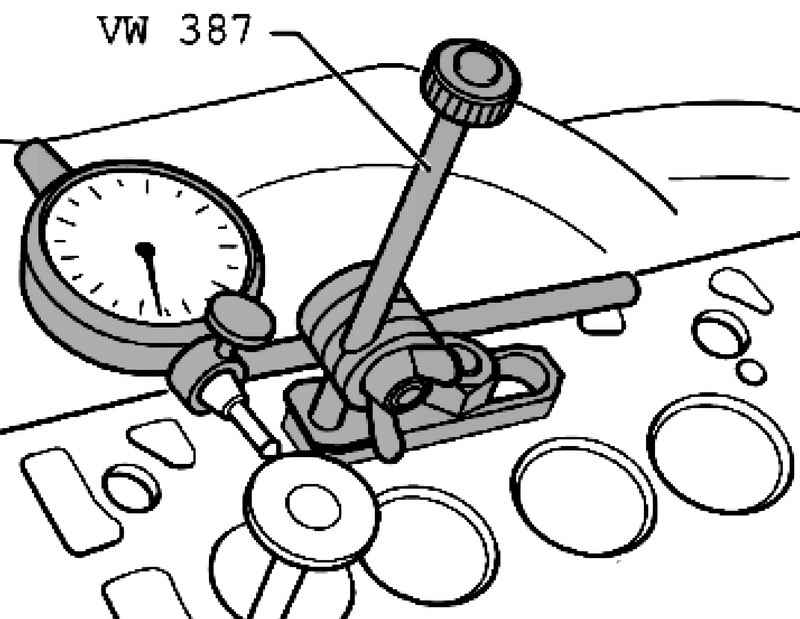

Рис. 2.177. Проверка направляющих втулок клапанов

Вставьте клапан в направляющую втулку. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана и выпускной клапан в направляющей втулке выпускного клапана (рис. 2.177).

Конец стержня клапана должен перекрываться направляющей втулкой.

Определите люфт при покачивании клапана.

Предельный допуск: 0,8 мм.

ПРИМЕЧАНИЕ

Если клапан при ремонте заменяется, то при измерениях следует использовать новый клапан.

Если допустимое значение превышено, повторите измерение с новыми клапанами. Если с новыми клапанами предельный допуск также превышается, следует заменить головку блока цилиндров.

Проверка клапанов

Осмотрите стержни и седла клапанов на предмет следов притирки.

Если заметны отчетливые следы притирки, замените клапан.
