2.8.2. Снятие и установка поликлинового ремня

Компоненты контура поликлинового ремня

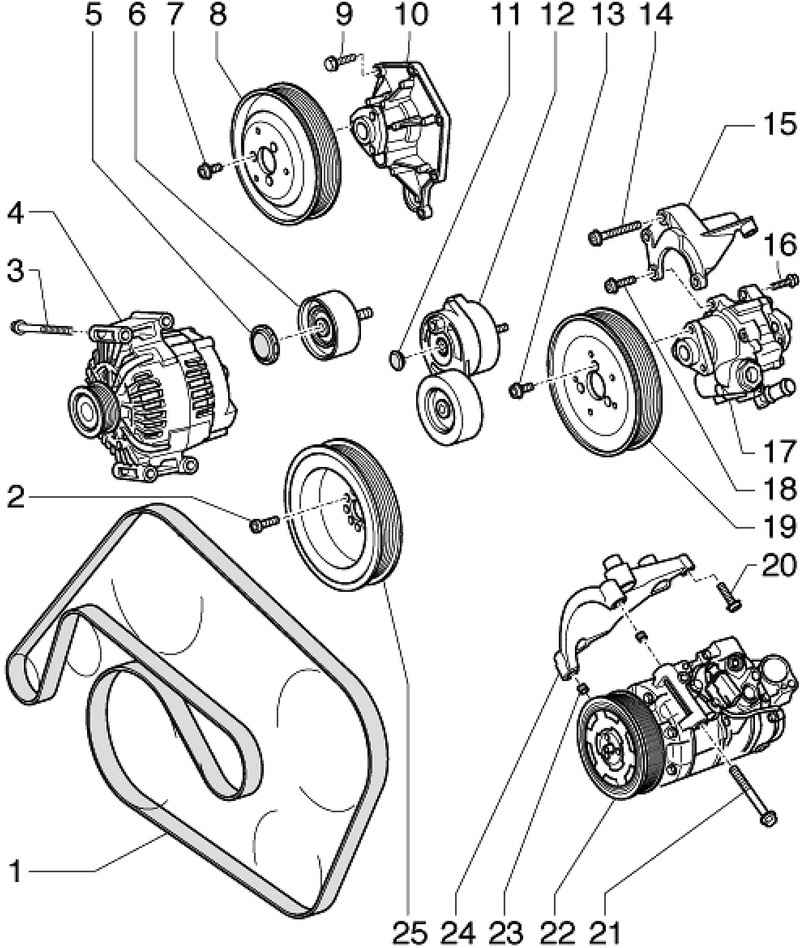

Рис. 2.301. Компоненты контура поликлинового ремня: 1 – поликлиновой ремень; 2 – болт 30 Н·м; 3 – болт 22 Н·м; 4 – генератор; 5 – кожух направляющего ролика; 6 – направляющий ролик поликлинового ремня; 7 – болт 20 Н·м; 8 – шкив ременного привода для водяного насоса; 9 – болт 9 Н·м; 10 – водяной насос; 11 – кожух натяжителя; 12 – натяжитель поликлинового ремня; 13 – болт 20 Н·м; 14 – болт 20 Н·м; 15 – кронштейн насоса гидроусилителя руля; 16 – болт 20 Н·м; 17 – насос гидроусилителя руля; 18 – болт 20 Н·м; 19 – шкив ременного привода насоса гидроусилителя руля; 20 – болт 20 Н·м; 21 – болт 25 Н·м; 22 – компрессор кондиционера; 23 – установочная втулка; 24 – кронштейн компрессора кондиционера; 25 – демпфер крутильных колебаний



Снятие

Передняя облицовка двигателя

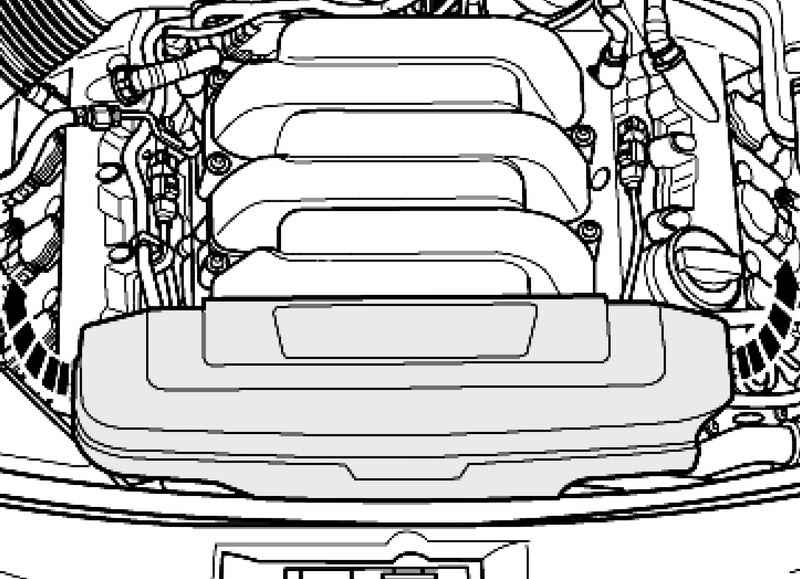

Рис. 2.302. Передняя облицовка двигателя


Снимите переднюю облицовку двигателя (рис. 2.302).
Выкрутите болты.

Воздуховод
Рис. 2.2. Воздуховод


Снимите воздуховоды 1 и 2 (рис. 2.2).

Болты выпускной трубы независимого дополнительного отопителя
Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя


На автомобилях с автономным отопителем выкрутите болты выпускной трубы автономного/ дополнительного отопителя на шумоизоляционном экране (рис. 2.44).

Крепление передней шумоизоляции
Рис. 2.45. Крепление передней шумоизоляции


Открутите фиксаторы 1 и 2 и снимите передний шумоизоляционный экран (рис. 2.45). Задний шумоизоляционный экран остается установленным.
Снимите облицовку переднего бампера.
Приведите рамку радиатора в сервисное положение.

ПРИМЕЧАНИЕ
Перед снятием поликлинового ремня пометьте направление хода мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может приведите к его повреждению.


Ослабление натяжения поликлинового ремня

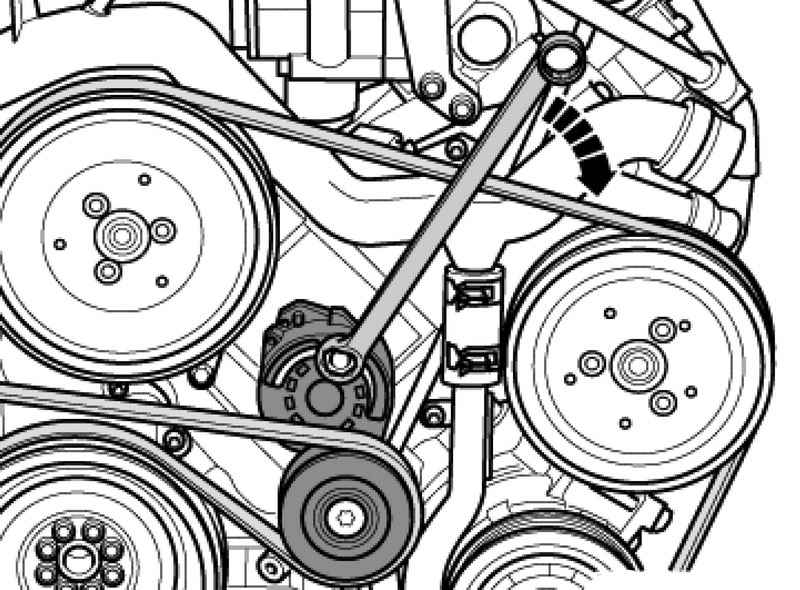

Рис. 2.303. Ослабление натяжения поликлинового ремня


Для ослабления поликлинового ремня переместите натяжитель в направлении стрелки (рис. 2.303).
Снимите поликлиновой ремень и разгрузите натяжитель.

Установка
Установка осуществляется в обратной последовательности,

Контур поликлинового ремня

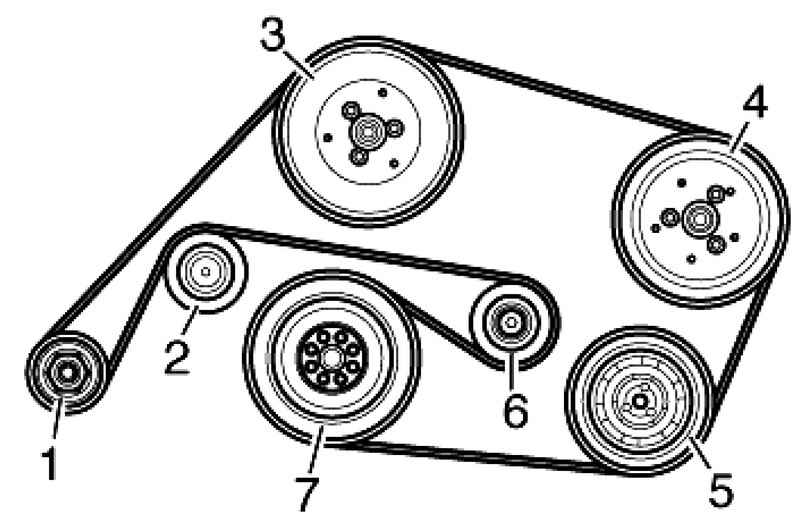

Рис. 2.304. Контур поликлинового ремня: 1 – генератор; 2 – направляющий ролик; 3 – водяной насос; 4 – насос гидроусилителя руля; 5 – компрессор кондиционера; 6 – натяжитель поликлинового ремня; 7 – коленчатый вал


Установите поликлиновой ремень на шкивы так, как показано на рисунке 2.304.

ПРИМЕЧАНИЕ
При установке поликлинового ремня следите за правильным положением на шкивах.

Установите рамку радиатора с навесными деталями.
Заведите двигатель и проверьте ход ремня.
Установите облицовку переднего бампера.
