2.2.7. Снятие и установка коленчатого вала

ПРИМЕЧАНИЕ Перед снятием коленвала обеспечьте надлежащее место для его хранения, чтобы избежать повреждения шестерни датчика. Для проведения монтажных работ двигатель необходимо закрепить на фиксаторе для двигателя и коробки передач VAS 6095. При замене вкладышей подшипника используйте только вкладыши с одинаковой цветовой маркировкой.

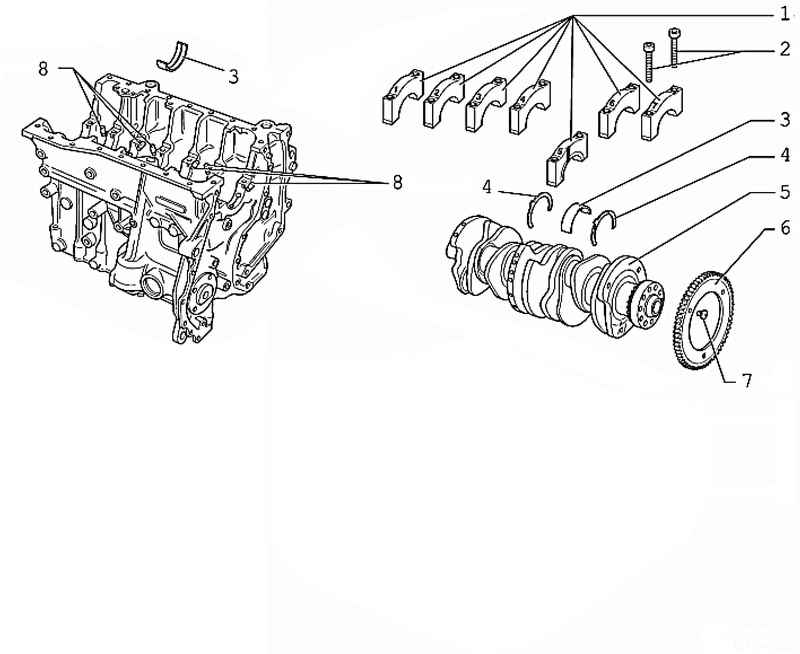

Рис. 2.52. Компоненты коленчатого вала: 1 – крышка подшипника; 2 – болт; 3 – вкладыш подшипника 1..7; 4 – регулировочная шайба; 5 – коленчатый вал; 6 – шестерня датчика; 7 – болт; 8 – форсунка впрыска масла

Установка шестерни датчика оборотов двигателя на коленвал

Перед установкой проконтролируйте, чтобы прилегающие поверхности коленвала и шестерни датчика были чистыми и обезжирены. Для дополнительной фиксации смажьте на коленвале поверхность посадки шестерни датчика тонким слоем резьбового лака D 000 600 A2.

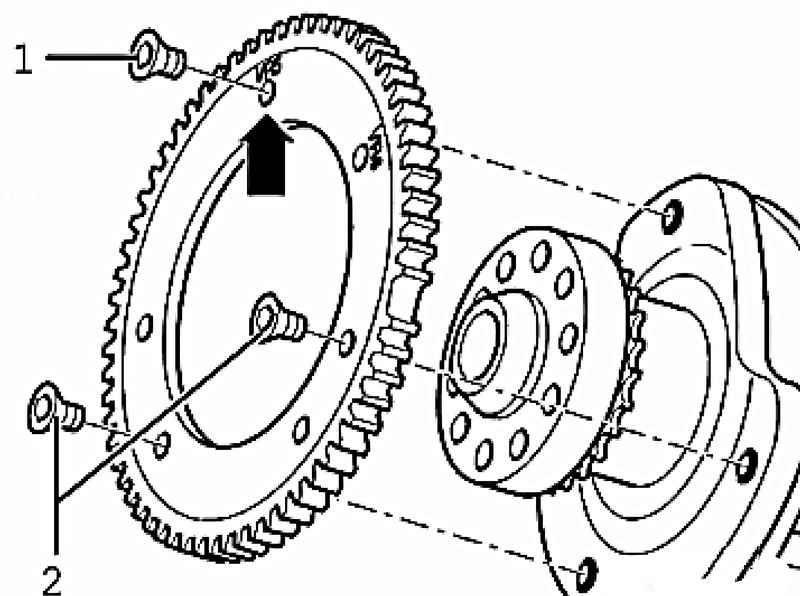

Рис. 2.53. Шестерня датчика оборотов двигателя

При установке обратите внимание, чтобы отметка VR6 находилась у отдельного резьбового отверстия (рис. 2.53).

Затяните все новые крепежные болты сначала несильно от руки.

Затяните крепежный болт 1 моментом 10 Н·м + 1/4 оборота (90°).

Затем затяните крепежный болт 2 моментом 10 Н·м + 1/4 оборота (90°).
