2.2.18. Проверка направляющих втулок клапанов

Порядок проверки

Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана, а выпускной клапан во втулке выпускного клапана соответственно.

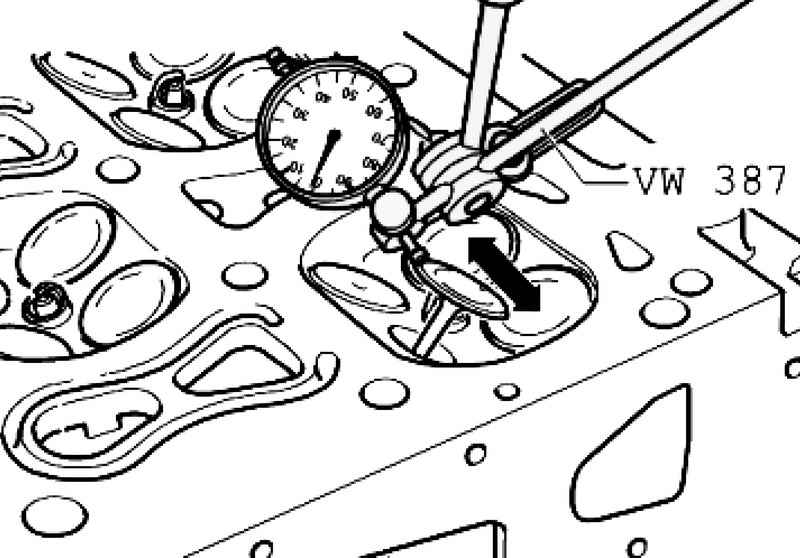

Рис. 2.84. Измерение люфта клапана

Определите люфт при покачивании клапана (рис. 2.84).

Граница износа: 0,8 мм.

Если люфт при покачивании превышен замените головку блока цилиндров.
