2.2.11. Проверка фаз газораспределения

ПРИМЕЧАНИЕ Фазы газораспределения можно проверить при установленном двигателе.

Снимите впускной коллектор и крышку головки блока цилиндров.

Снять переднюю шумоизоляцию.

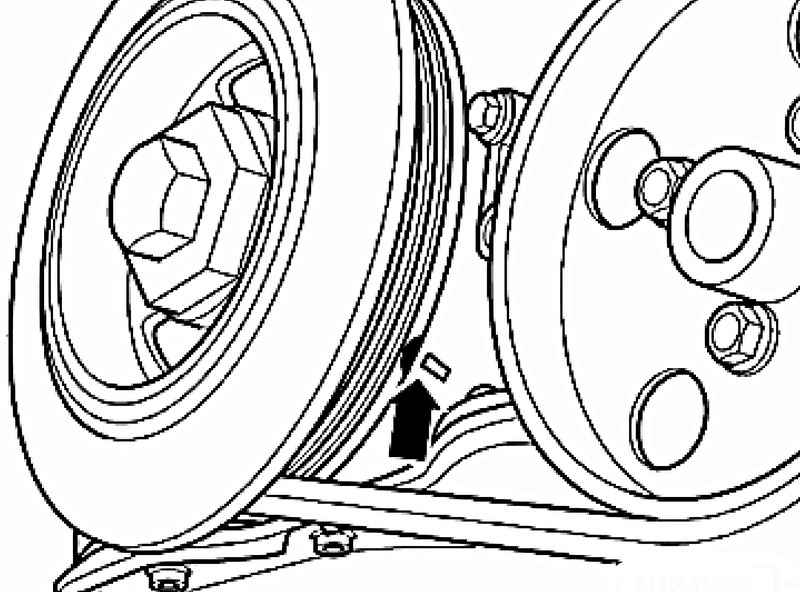

Рис. 2.58. Установка 1 цил. в положение ВМТ

Переведите коленвал с помощью крепежного болта демпфера крутильных колебаний по направлению вращения двигателя до отметки ВМТ цил. 1 (рис. 2.58).

Линейка для распредвалов T10068 A должна входить в обе канавки.

Если вложить линейку для распредвалов не удается, еще раз проверните коленвал по направлению вращения двигателя.

ПРИМЕЧАНИЕ Если линейка для распредвалов T10068 A все еще не входит, поверните коленвал по направлению вращения двигателя примерно на 5 мм выше положения ВМТ цил. 1 (зависит от допусков цепей привода ГРМ).

Сравните регулировочные отметки фазовращателей с отметками на крышке распределительного механизма.

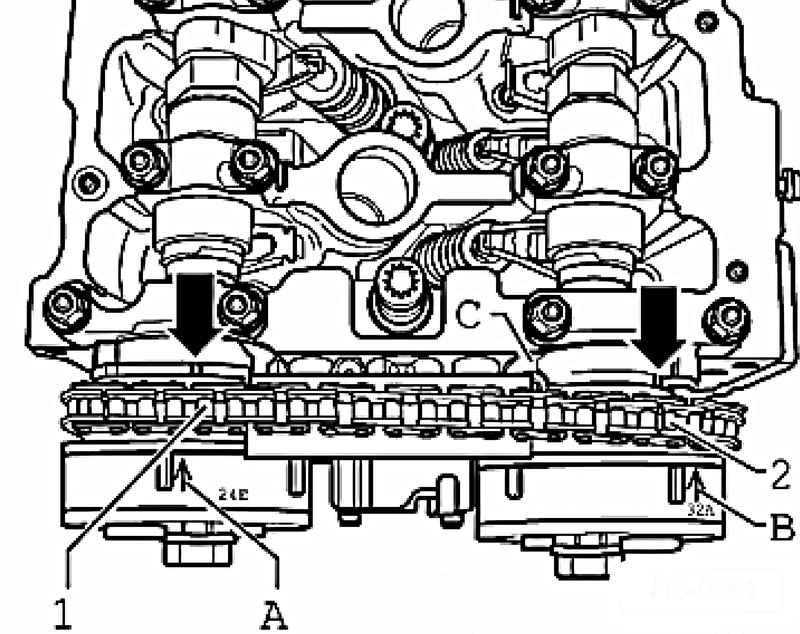

Рис. 2.69. Совмещение меток на фазовращателях с насечками крышки распределительного механизма

Отметки A и B на фазовращателях должны совпадать с насечками крышки распределительного механизма C (рис. 2.69).

Расстояние между зубом 1 и зубом 2 звездочек фазовращателей должно составлять в точности 16 роликов цепи.

ПРИМЕЧАНИЕ На рисунке 2.69 показана система регулировки фаз газораспределения при снятой крышке.

Если отметки не совпадают отрегулируйте фазы газораспределения.

Если отметки совпадают установите крышку головки блока цилиндров и впускной коллектор.
