2.2.3. Снятие и установка ведомого диска

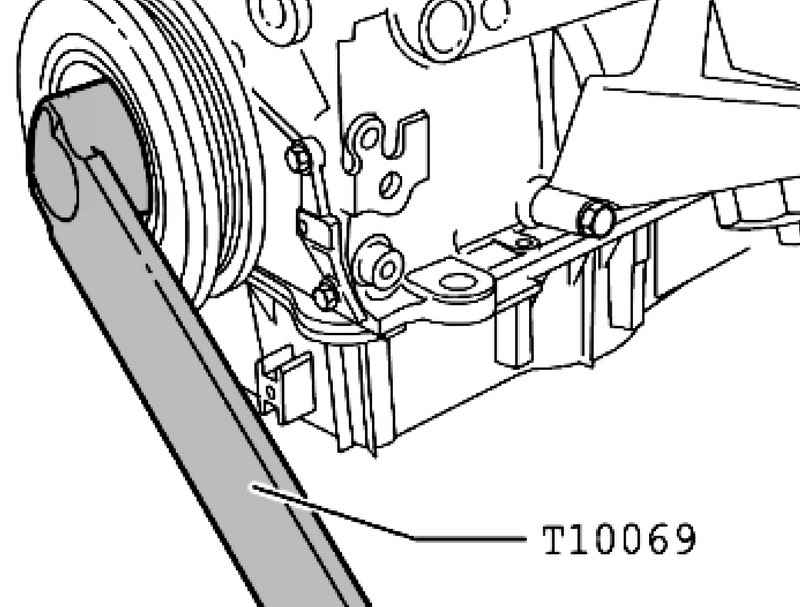

Рис. 2.42. Фиксация демпфера крутильных колебаний

Снимите ведомый диск. Для этого зафиксируйте демпфер крутильных колебаний с помощью ключа для фиксации T10069 (рис. 2.42).

Ослабьте крепежные болты ведомого диска крест-накрест и выкрутите их.

Снимите ведомый диск.

Прикрутите ведущий диск к коленвалу не менее, чем тремя старыми крепежными болтами, затянув их на 30 Н·м.

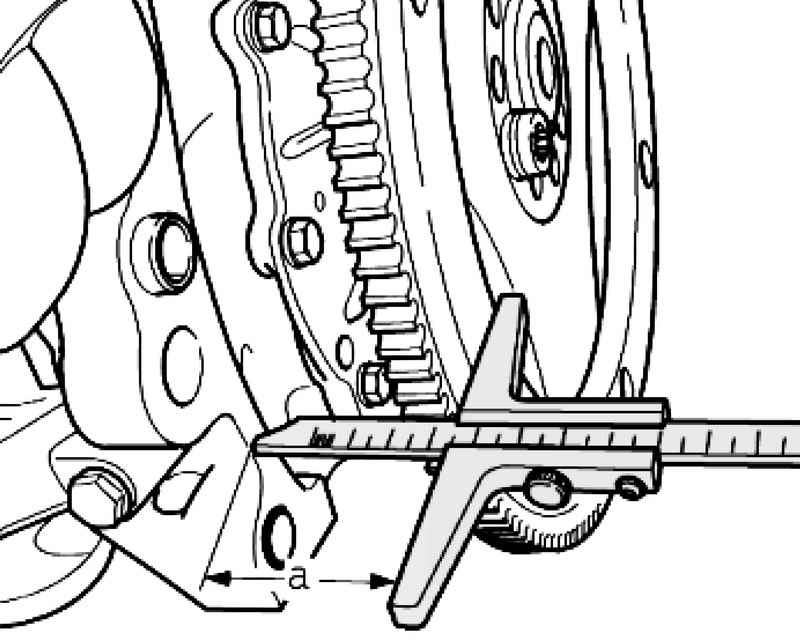

Рис. 2.43. Измерение расстояния от поверхности маховика до корпуса блока цилиндров

Измерьте размер a глубиномером (рис. 2.43). Заданное значение: 21,0–23,0 мм

Рис. 2.44. Компенсационная шайба

Если фактическое значение ниже номинального ещё раз демонтируйте ведомый диск и используйте соответствующую компенсационную шайбу 1 (рис. 2.44).

ПРИМЕЧАНИЕ Для выравнивания разрешается использовать компенсационную шайбу только соответствующей толщины.

Если фактическое значение равно номинальному вставьте новые крепежные болты и затяните их от руки.

Затяните крепежный болт с моментом затяжки 60 Н·м + довернуть на 1/4 оборота (90°) (дотяжка может выполняться в несколько приемов).
