2.2.17. Замена маслосъемных колпачков

Снимите распредвалы.

Извлеките роликовые рычаги вместе с опорными элементами и положите их на чистую поверхность.

Запрещается менять местами роликовые рычаги и опорные элементы.

Выкрутите свечи зажигания свечным ключом 3122 B.

Приведите поршень соответствующего цилиндра в «нижнюю мертвую точку».

Вставьте монтажное приспособление для клапанов 2036 с пластинами-адаптерами 2036/1 и выровняйте их положение.

Вкрутите адаптер T40012/ 1в свечной колодец, подключите стандартным адаптером к напорному трубопроводу и непрерывно подавать давление. Минимальное избыточное давление должно составлять 6 бар.

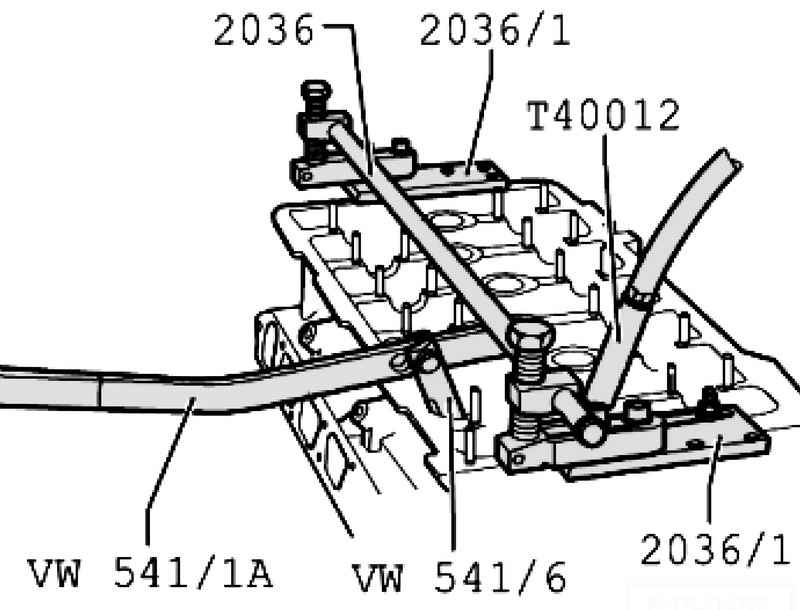

Рис. 2.82. Рассухаривание клапанов

Демонтируйте пружины клапанов с помощью рычага для демонтажа пружин клапанов VW 541/ 1 A и оправки VW 541/ 6 (рис. 2.82).

ПРИМЕЧАНИЕ Застрявшие конусные элементы ослабьте легкими ударами молотка по монтажному рычагу.

Снимите маслосъемные колпачки с помощью съемника 3364.

Чтобы избежать повреждения новых маслосъемных колпачков, насадить на стержень клапана пластмассовый чехол A.

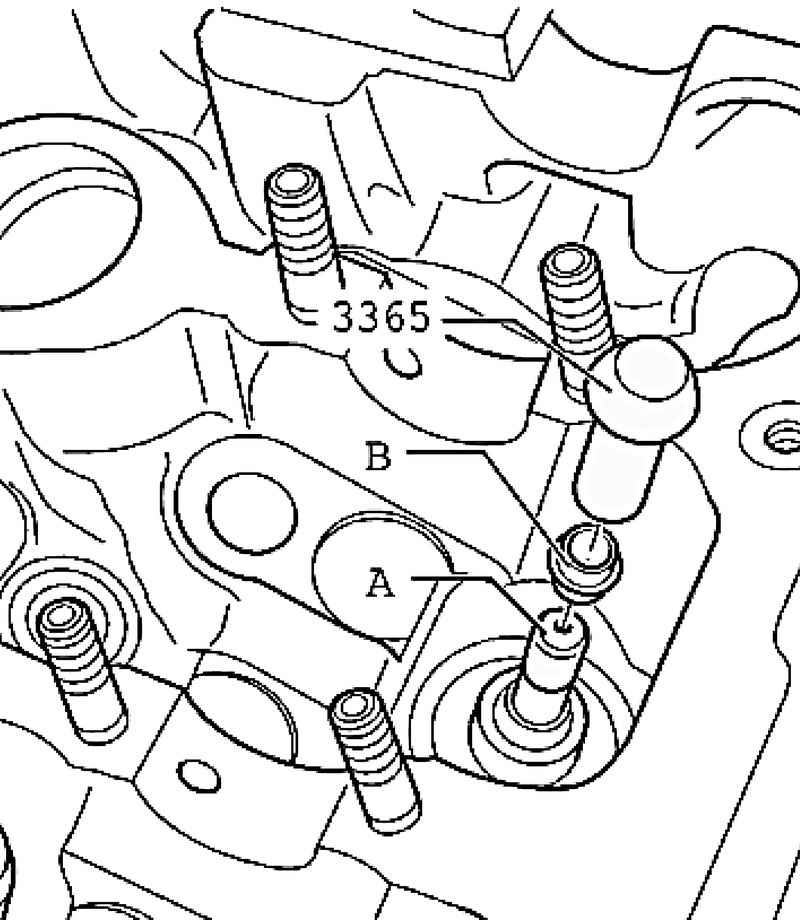

Рис. 2.83. Установка колпачка

Смажьте рабочую кромку маслосъемного колпачка B моторным маслом, вставьте в приспособление для напрессовки 3365 и аккуратно вдавить в направляющую втулку (рис. 2.83).

Установите распредвалы.

Отрегулируйте фазы газораспределения.
