2.2.4. Снятие и установка сальника со стороны маховика

Снятие

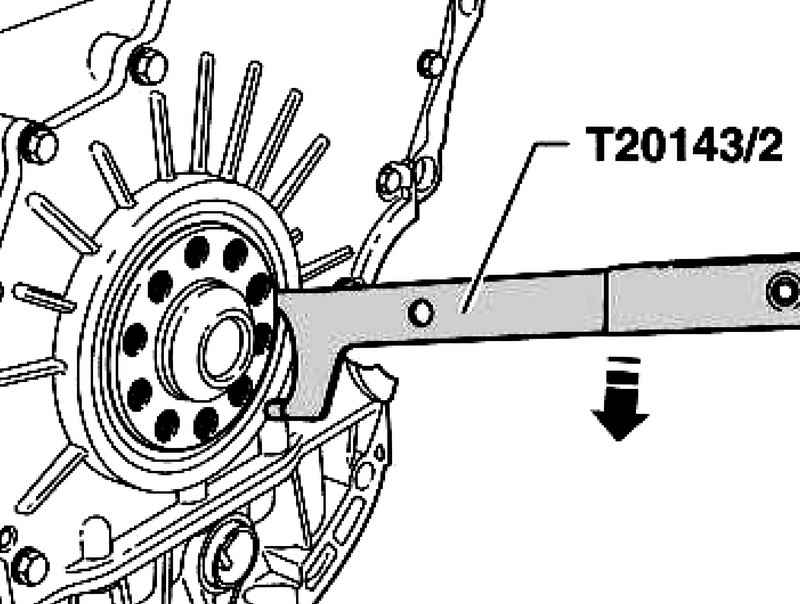

Рис. 2.45. Снятие сальника

Вставьте крюк T20143/ 2, как показано на рисунке 2.45, под рабочую кромку сальника. Обоприте крюк на фланец, подденьте сальник по направлению стрелки и снимите его.

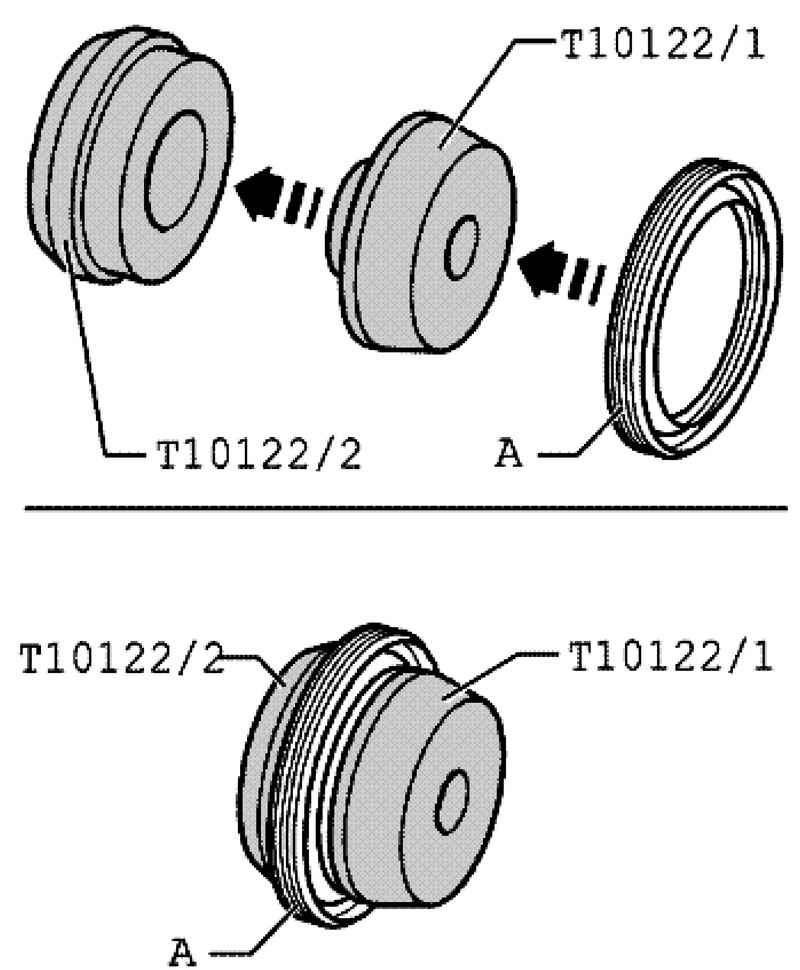

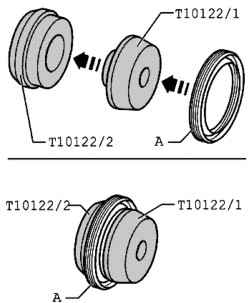

Рис. 2.46. Установка сальника на монтажную втулку

Натяните сальник A внешней стороной через втулку T10122/ 1 на втулку 10122/ 2 (рис. 2.46).

Разъедините монтажные втулки.

Затем насадите затяжную втулку T10122/ 2 с сухим сальником на шейку коленвала.

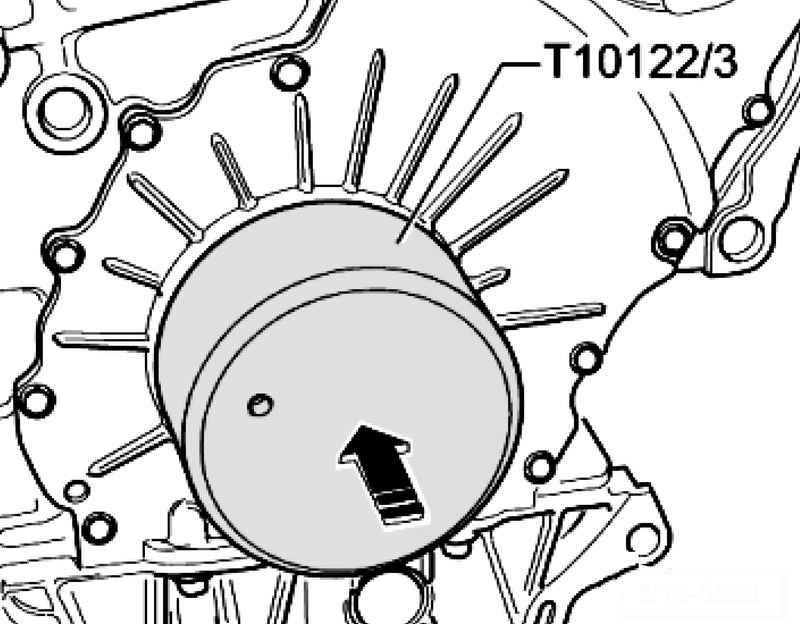

Рис. 2.47. Запрессовка сальника во фланец

Запрессуйте сальник с помощью оправки T10122/ 3 до упора во фланец (рис. 2.47).
