2.6.9. Снятие и установка клапана 1 регулятора фаз газораспределения

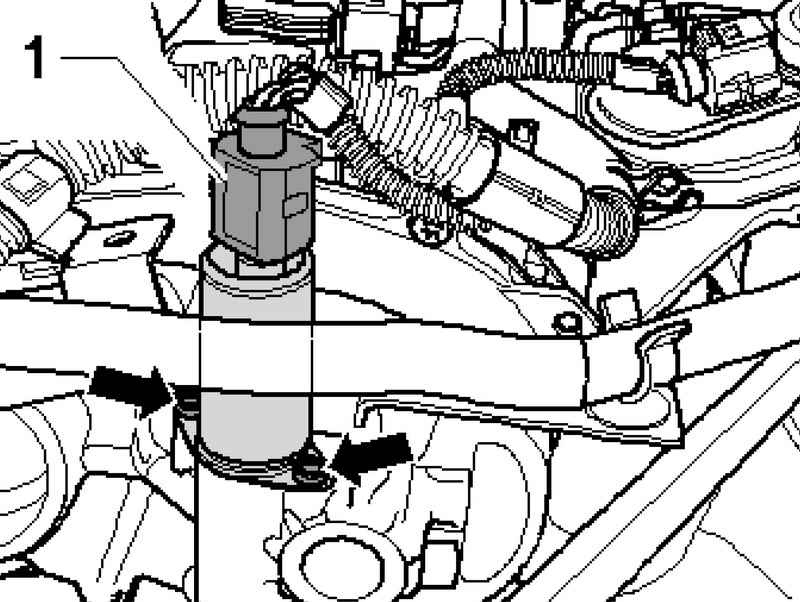

Рис. 2.134. Разъем клапана

Отсоедините разъем 1 (рис. 2.134).

Выкрутите винты и извлеките клапан 1 системы изменения фаз газораспределения из корпуса.

ПРИМЕЧАНИЕ Уплотнители и уплотнительные кольца необходимо обязательно заменить.

Смочите уплотнительное кольцо моторным маслом.

ПРИМЕЧАНИЕ На клапане 1 системы изменения фаз газораспределения и в корпусе не должно быть загрязнений. Новый клапан 1 системы изменения фаз газораспределения доставать из упаковки следует непосредственно перед установкой.

Осторожно вставьте клапан 1 фазовращателя в корпус и вдавите его от руки до упора, вертикально относительно оси клапана.

Закрутите винты с 4 Н·м.

Дальнейшая сборка выполняется, соответственно, в последовательности, обратной демонтажу.
