2.19. Система выпуска отработавших газов

Свободная установка выпускной системы

Система рециркуляции ОГ

Проверка свечей накаливания

Снятие, установка, проверка керамических свечей накаливания

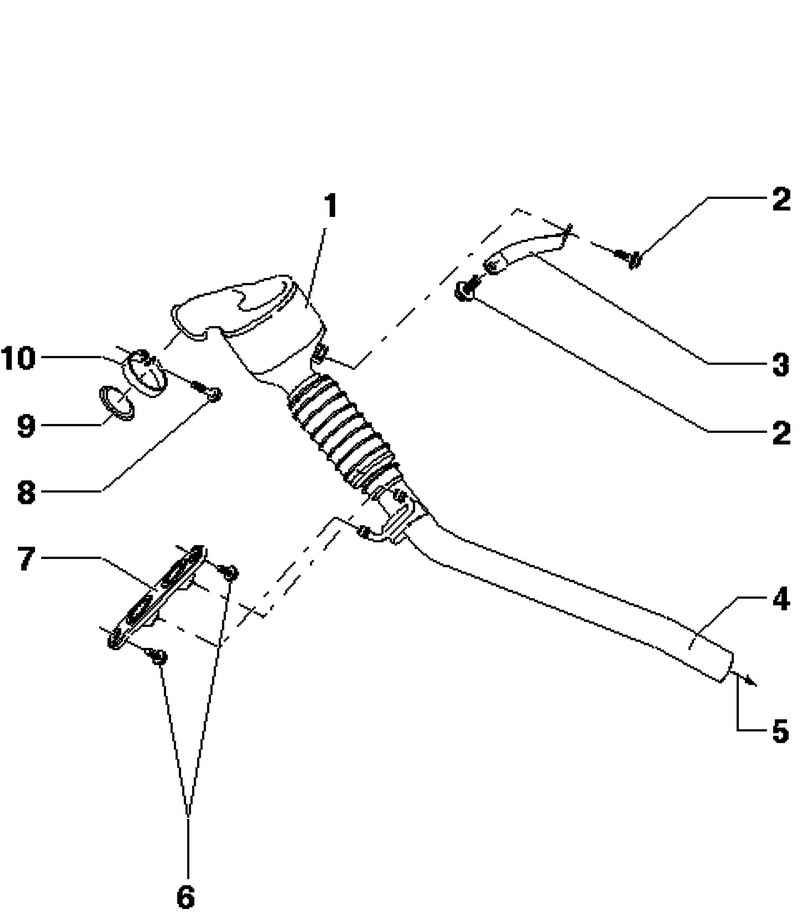

Рис. 2.371. Приемная труба с каталитическим нейтрализатором: 1 – приемная труба с каталитическим нейтрализатором; 2 – болт 40 Н·м; 3 – дополнительная опора; 4 – маркировка; 5 – к промежуточному глушителю; 6 – болт 25 Н·м; 7 – подвесное крепление; 8 – болт 7 Н·м; 9 – уплотнение; 10 – хомут

Монтажное положение зажимного хомута

Рис. 2.372. Схема установки зажимных хомутов

Установите зажимной хомут на расстоянии А = 5 мм от маркировки на приемной трубе (рис. 2.372).
