2.6.19. Снятие и установка крышки головки блока цилиндров

ПРИМЕЧАНИЕ При установке обменной головки блока цилиндров перед монтажом крышки головки блока необходимо смазать моторным маслом все контактные поверхности между опорными элементами, роликовыми рычагами и постелями распредвалов. Входящие в ремонтный комплект пластиковые подкладки для защиты открытых клапанов разрешается удалять только непосредственно перед установкой головки блока.

Замените болты крепления ГБЦ.

При замене головки блока цилиндров также следует слить старую и залить новую охлаждающую жидкость.

Снимите, если имеется, кожух двигателя.

Отсоедините шланги и разъем от вакуумного ресивера и снимите его.

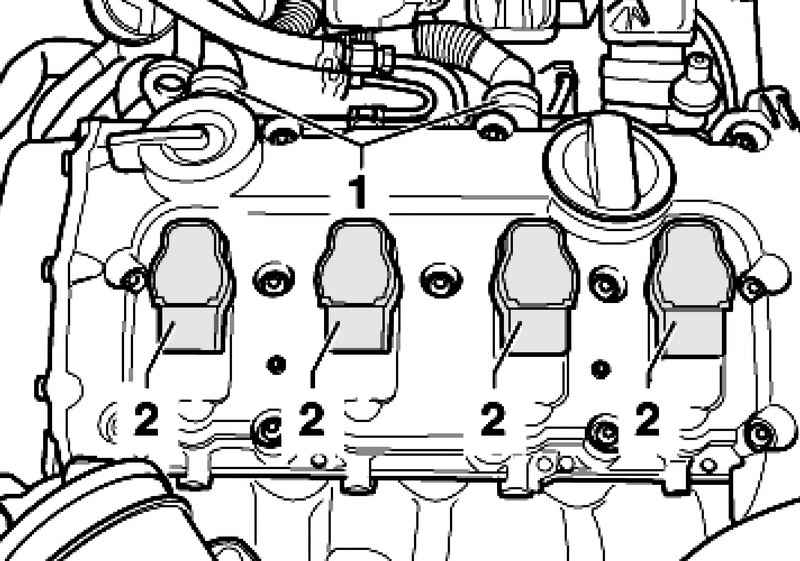

Рис. 2.160. Катушки зажигания

Снимите катушки зажигания с конечными ступенями 2 (рис. 2.160).

Отсоедините шланги 1 вентиляции картера двигателя от крышки ГБЦ.

Выкрутите болты.

Рис. 2.161. Болты крепления крышки ГБЦ

Открутите болты крепления крышки ГБЦ, начиная от краев к центру (рис. 2.161).

Снимите крышку ГБЦ.

Монтаж выполняется в обратной последовательности, при этом обращайте внимание на следующее.

Замените прокладки крышки ГБЦ при повреждении.

Рис. 2.162. Последовательность затягивания болтов крепления головки

Затяните головку блока цилиндров в указанной последовательности (рис. 2.162).

Крышка ГБЦ к ГБЦ: 10 Н·м;

Защитный кожух зубчатого ремня к головке блока цилиндров: 10 Н·м (устанавливайте на герметике).
