2.6.14. Снятие и установка маховика

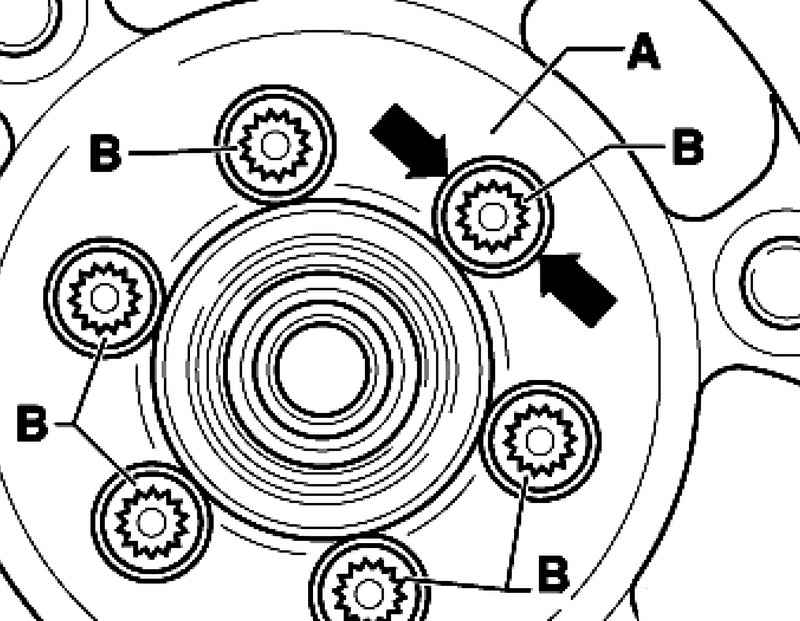

Рис. 2.147. Установочное положение болтов маховика

Поверните маховик А так, чтобы болты В встали по центру относительно отверстий (рис. 2.147).

ПРИМЕЧАНИЕ Чтобы не допустить повреждения двухмассового маховика при снятии, болты В нельзя выкручивать пневматическим винтовертом. Выкручивать болты В разрешается только от руки.

При откручивании болтов В следите, чтобы головка болта не заклинилась об маховик.

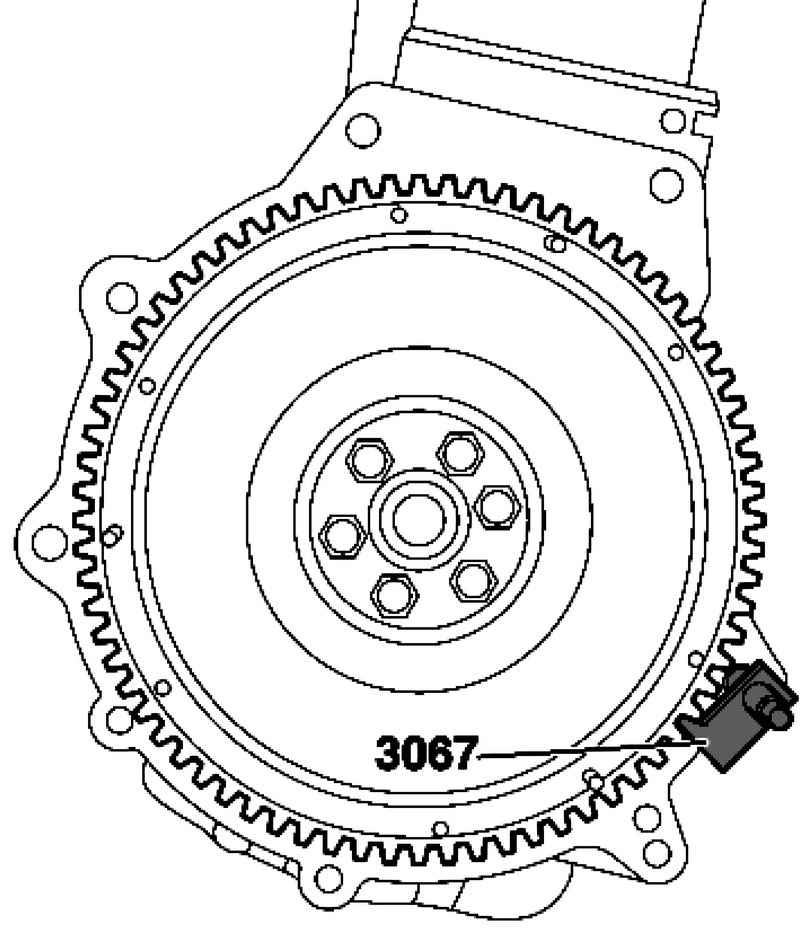

Рис. 2.148. Установка контропоры

Вставьте контропору в отверстие на блоке цилиндров (рис. 2.148).

Пометьте положение маховика относительно двигателя.

Открутите маховик.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Болты подлежат замене.

Момент затяжки: двухмассовый маховик к коленвалу – 60 Н·м +90° (1/4 оборота)
