2.6.17. Поршни и шатуны

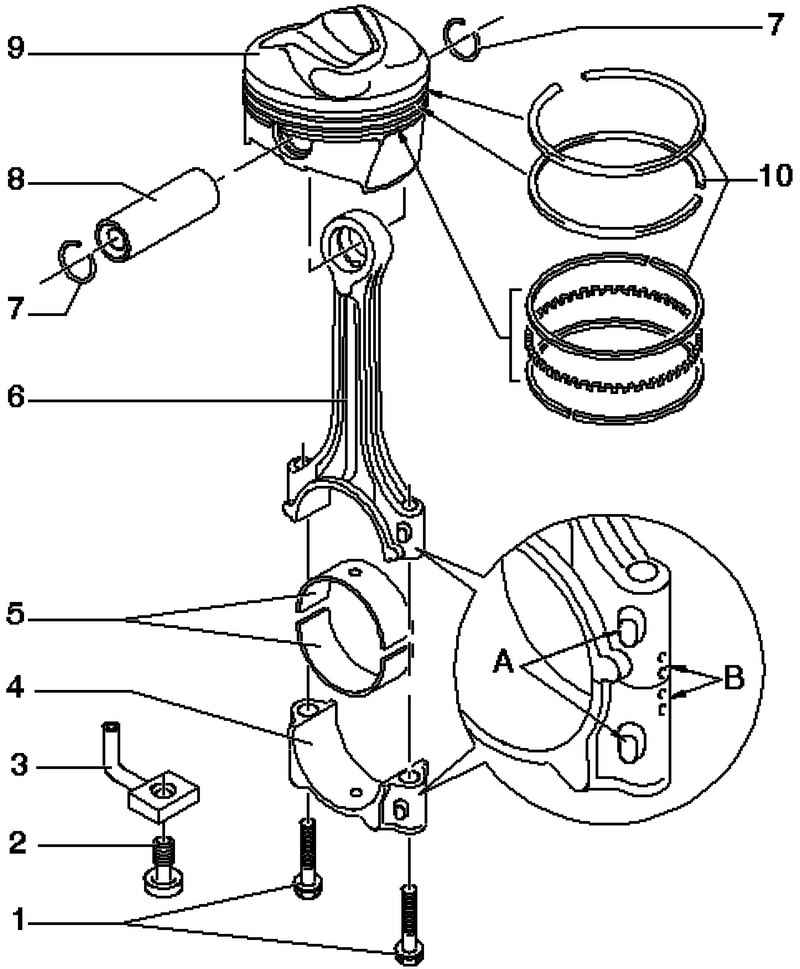

Рис. 2.154. Поршень и шатун: 1 – болт крепления крышки шатуна, 30 Н·м + довернуть на 1/4 об. (90°); 2 – редукционный клапан, 27 Н·м; 3 – форсунка впрыска масла; 4 – крышка шатуна; 5 – вкладыш подшипника; 6 – шатун; 7 – стопорное кольцо; 8 – поршневой палец; 9 – поршень; 10 – поршневые кольца

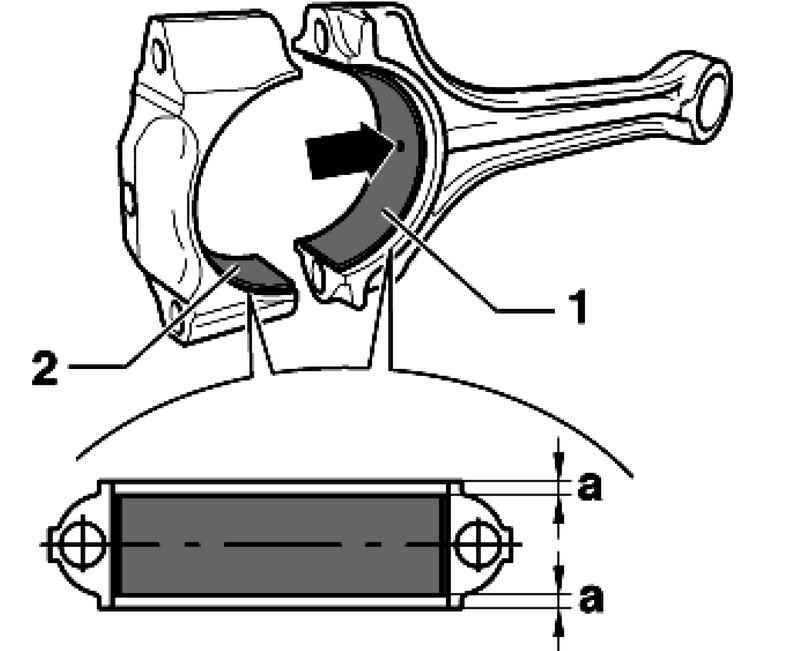

Рис. 2.155. Монтажное положение вкладышей

Вкладыши подшипников

Вкладыш подшипника 1 с отверстием для смазочного масляного канала шатуна.

Вкладыш подшипника 2 без отверстия для крышки шатуна.

Вложите вкладыши подшипников в шатун и крышку шатуна посередине.

Размер А должен быть одинаковыми слева и справа.
