2.15. Система охлаждения
|
|

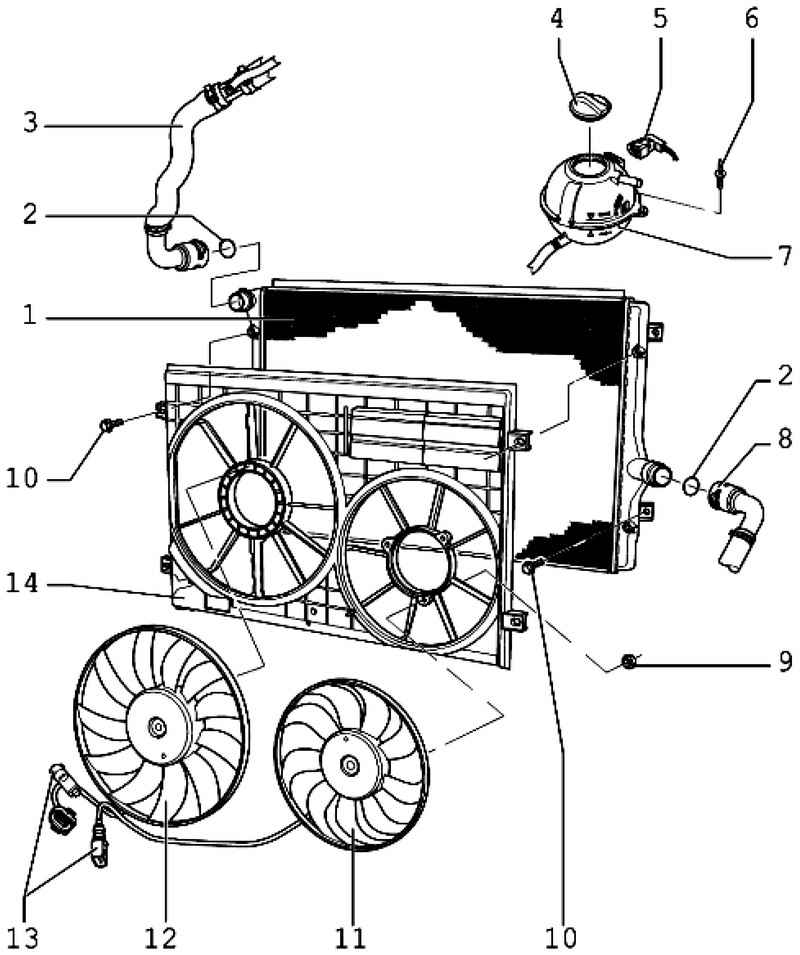

Рис. 2.329. Компоненты системы охлаждения: 1 – радиатор; 2 – уплотнительное кольцо круглого сечения; 3 – шланг охлаждающей жидкости, верхний; 4 – крышка; 5 – штекер; 6 – болт 5 Н·м; 7 – расширительный бачок; 8 – нижний шланг системы охлаждения; 9 – болт 10 Н·м; 10 – болт 5 Н·м; 11 – дополнительный вентилятор системы охлаждения; 12 – главный вентилятор системы охлаждения; 13 – штекер; 14 – кронштейн вентиляторов
|
|
ВНИМАНИЕ
При выполнении всех монтажных работ, в частности в моторном отсеке, из-за плотной компоновки обратите внимание на следующее.
|
Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, трубопроводы тормозной системы, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально.
Обеспечьте свободное пространство для всех подвижных и горячих компонентов.
|
ПРИМЕЧАНИЕ
При теплом двигателе система охлаждения находится под давлением. При необходимости перед ремонтными работами необходимо сбросить давление.
Шланговые соединения закреплены пружинными хомутами. При ремонте используйте только пружинные хомуты.
Для монтажа пружинных хомутов рекомендуется использовать клещи для пружинных хомутов или клещи для шланговых хомутов.
При установке проложите шланги системы охлаждения, на натягивая их. Проследите, чтобы они не касались других компонентов (Соблюдайте маркировку на штуцере радиатора и шланге).
|
План подключения шлангов системы охлаждения (автомобили с механической коробкой передач)
|
|

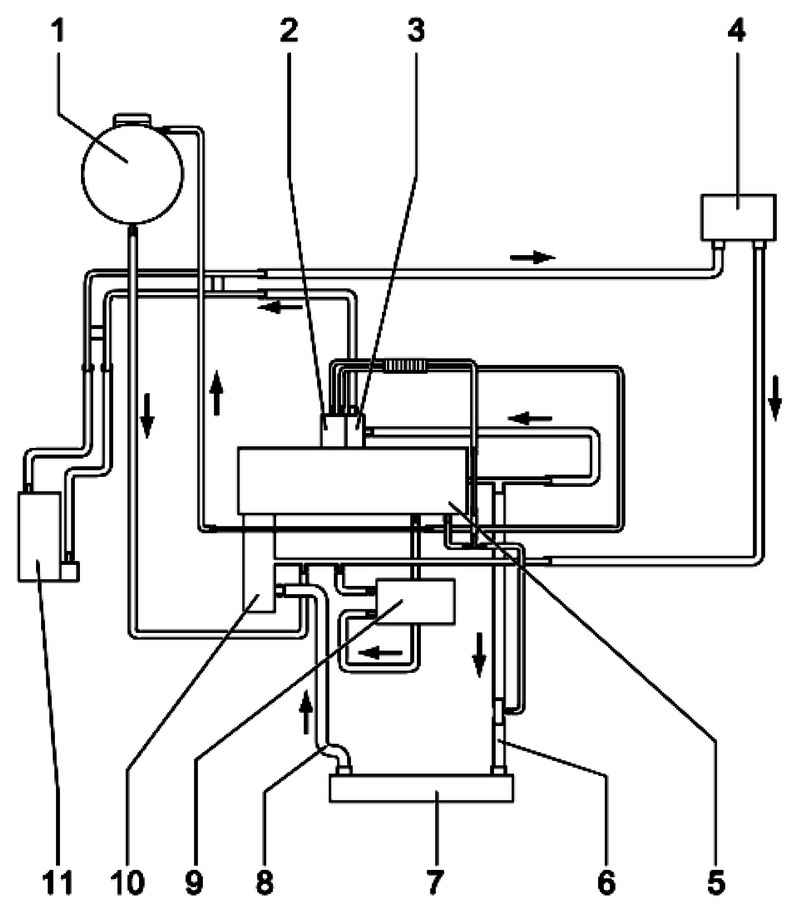

Рис. 2.330. Схема подключения шлангов системы охлаждения: 1 – расширительный бачок; 2 – байпасная крышка; 3 – радиатор; 4 – теплообменник системы отопления; 5 – головка блока цилиндров/блок цилиндров; 6 – верхний шланг системы охлаждения; 7 – радиатор; 8 – нижний шланг системы охлаждения; 9 – охладитель моторного масла; 10 – водяной насос/термостат; 11 – дополнительный отопитель
|
|
|

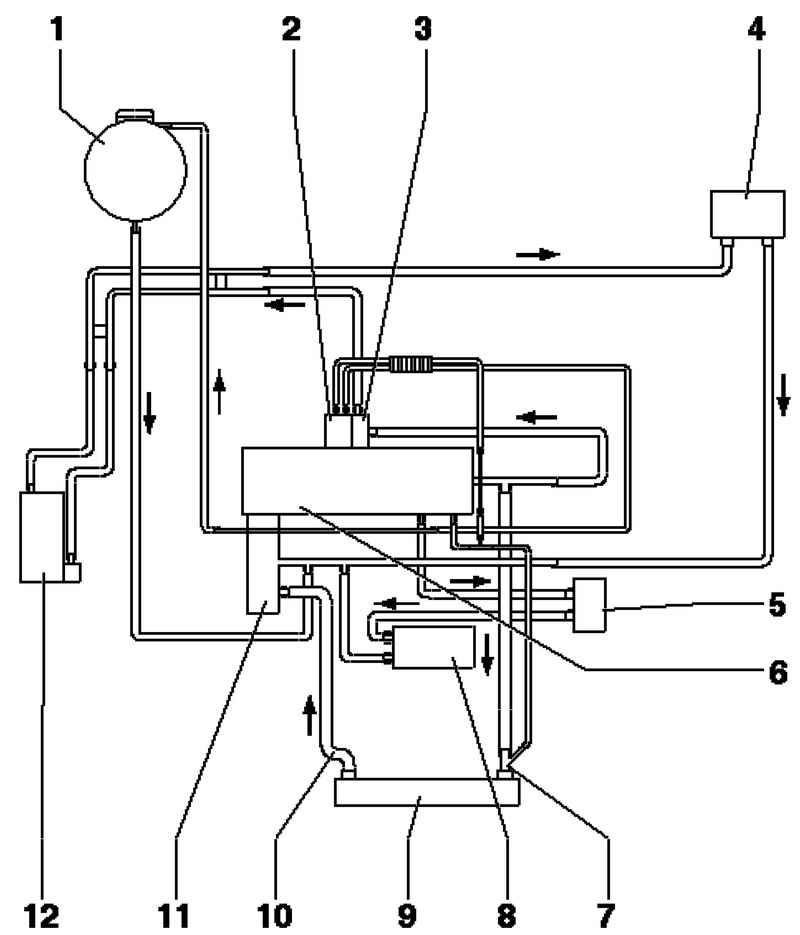

Рис. 2.331. Схема подключения шлангов системы охлаждения: 1 – расширительный бачок; 2 – байпасная крышка; 3 – радиатор; 4 – теплообменник системы отопления; 5 – охладитель трансмиссионного масла; 6 – головка блока цилиндров/блок цилиндров; 7 – верхний шланг системы охлаждения; 8 – охладитель моторного масла; 9 – радиатор; 10 – нижний шланг системы охлаждения; 11 – водяной насос/термостат; 12 – дополнительный отопитель
|
План подключения шлангов системы охлаждения (втомобили с коробкой передач DSG)
|
