2.6.13. Снятие и установка фланца коленчатого вала на стороне маховика

ПРИМЕЧАНИЕ Устройство для запрессовки потребуется только для уплотнительного фланца без опорной втулки.

Снимите коробку передач.

Снимите маховик и/или ведомый диск.

Снимите масляный поддон.

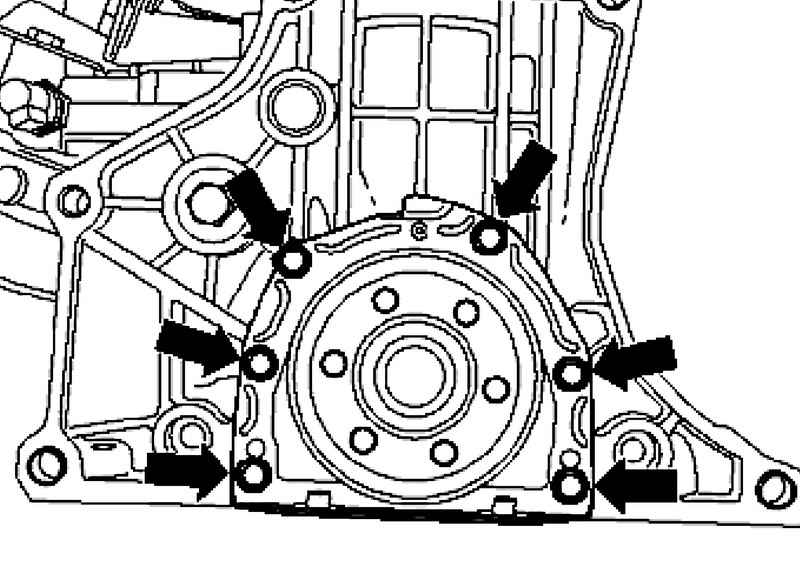

Рис. 2.144. Болты крепления уплотнительного фланца

Открутите уплотнительный фланец (рис. 2.144).

Удалите остатки масла на шатунной шейке коленчатого вала с помощью чистой ветоши.

ПРИМЕЧАНИЕ Рабочую кромку сальника дополнительно не смазывайте.

Очистите посадочные поверхности. На них не должно быть масла и смазки.

Для установки используйте опорную втулку, входящую в комплект. Опорную втулку можно снимать только после установки фланца на шатунную шейку коленвала. Фланец насаживается на установочные штифты.

Соедините оправки.

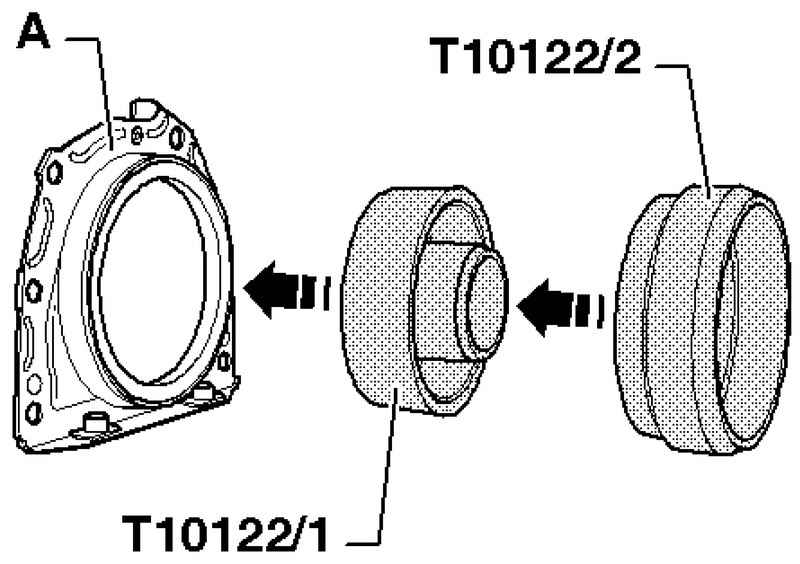

Рис. 2.145. Установка на фланец оправок

Наденьте уплотнительный фланец А внешней стороной на оправки (рис. 2.145).

Рассоедините оправки.

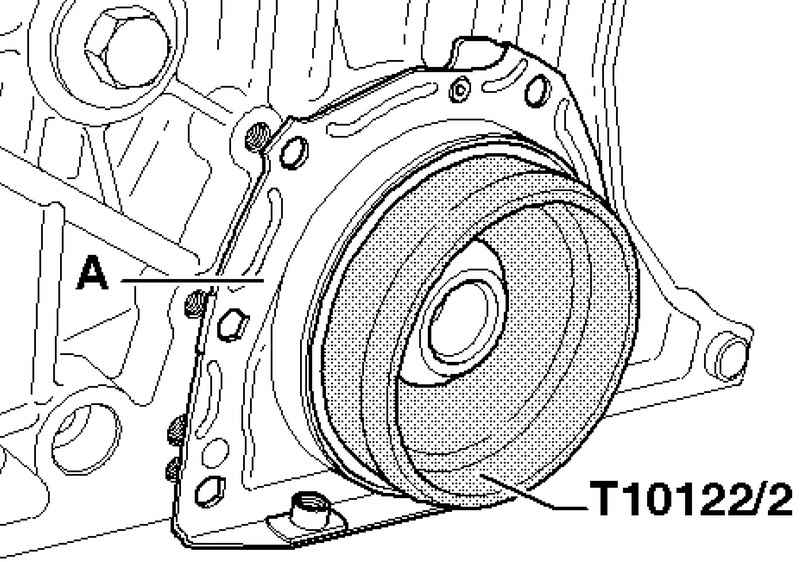

Рис. 2.146. Установка фланца с оправкой на коленчатый вал

Наденьте уплотнительный фланец А с оправкой на коленчатый вал и надвиньте уплотнительный фланец на цапфу коленчатого вала (рис. 2.146).

Закрутите крепёжные болты с моментом 15 Н·м.

Установите масляный поддон.

Дальнейшая сборка выполняется в последовательности, обратной демонтажу.
