2.2.6. Снятие и установка поликлинового ремня

Снимите защиту картера.

Пометьте направление хода поликлинового ремня.

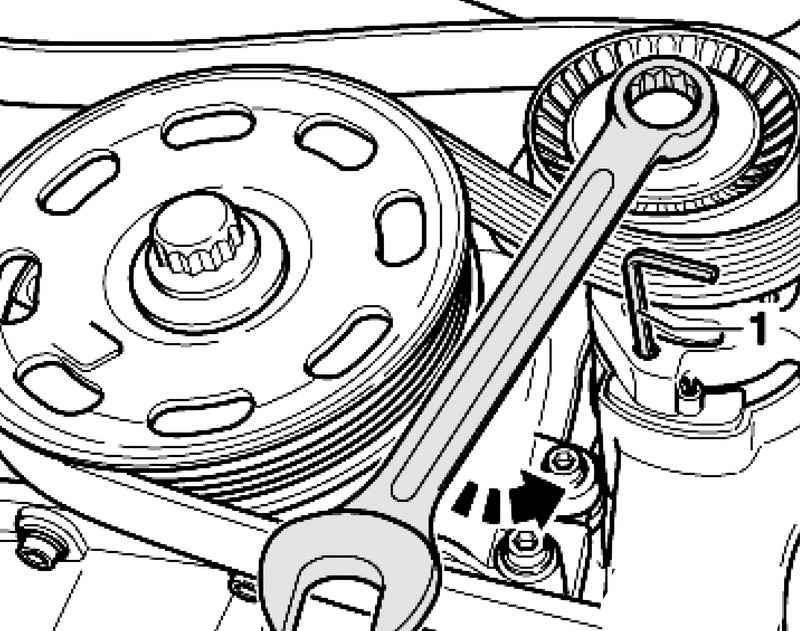

Рис. 2.13. Поворачивание натяжителя

Для ослабления поликлинового ремня поверните натяжитель с помощью гаечного ключа 16 по направлению (рис. 2.13).

Зафиксируйте натяжной элемент торцевым шестигранным ключом 3.

Снимите поликлиновой ремень.

Сначала положите поликлиновой ремень на шкив коленчатого вала. В последнюю очередь натяните ремень на натяжной ролик.

Дальнейшая установка выполняется в обратной последовательности.

ПРИМЕЧАНИЕ Перед установкой поликлинового ремня проверьте, надежно ли закреплены все агрегаты (генератор, компрессор кондиционера). При установке поликлинового ремня проконтролируйте направление хода и правильность посадки ремня на шкивах ременной передачи.

Заведите двигатель и проверьте ход ремня.

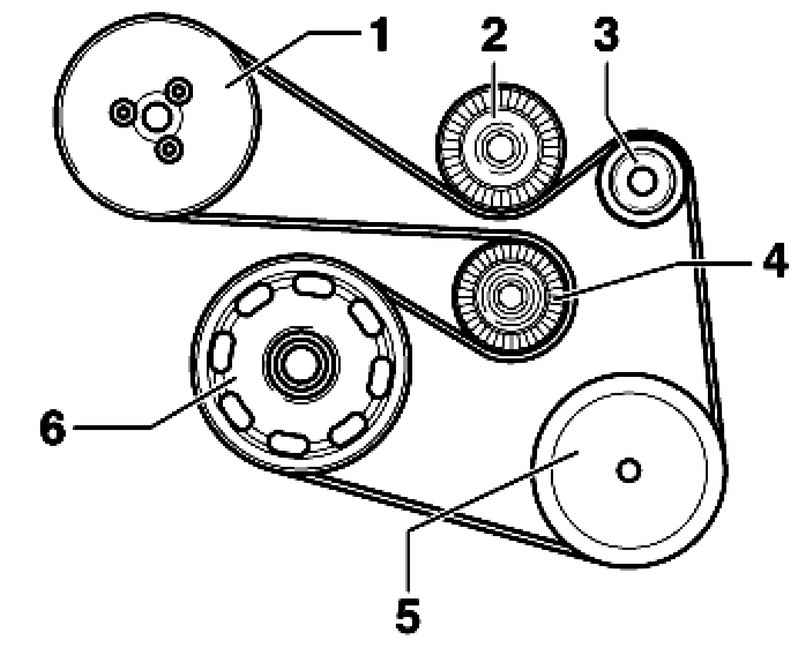

Рис. 2.14. Контур поликлинового ремня: 1 – шкив ременной передачи – водяной насос; 2 – отводной ролик; 3 – шкив ременной передачи – трехфазный генератор; 4 – натяжной ролик; 5 – шкив компрессора кондиционера; 6 – ременный шкив коленвала
