2.2.13. Регулировка фаз газораспределения

Снимите крышку распределительного механизма.

Снимите клапан рециркуляции ОГ.

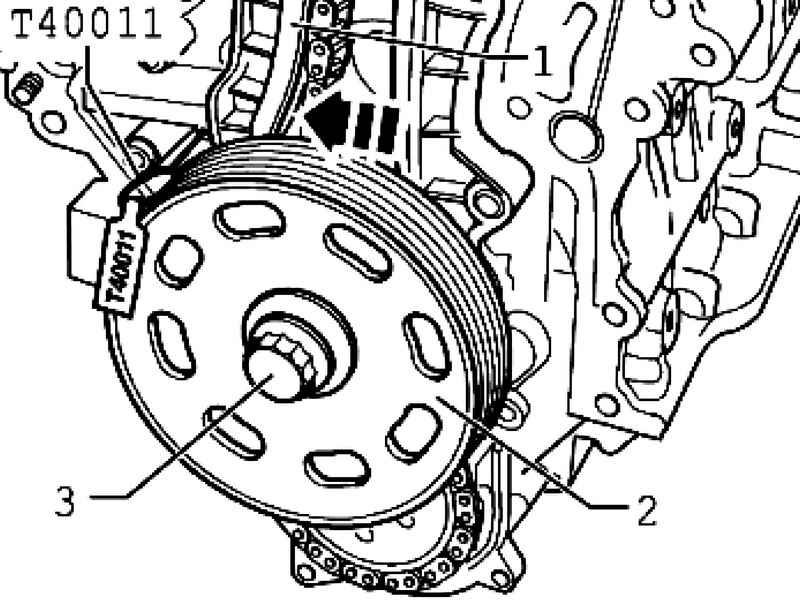

Рис. 2.36. Установка болта в ременный шкив коленвала

Для прокручивания коленвала вставьте опорную втулку, ременный шкив коленвала 2 и болт коленвала 3, после чего вкрутите болт (используйте контропору 3415) (рис. 2.36).

Снимите свечу зажигания первого цилиндра. Для этого используйте съемник и свечной ключ.

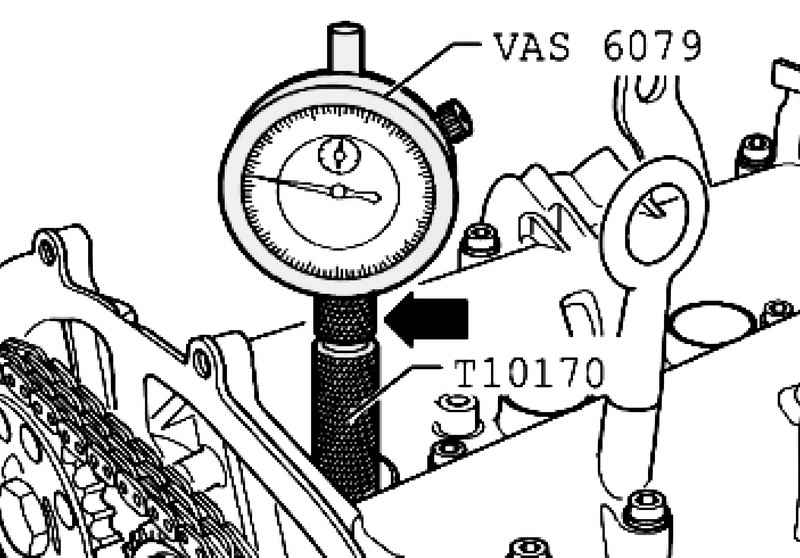

Рис. 2.33. Установка адаптера и индикатора

Вкрутите адаптер для индикатора часового типа до упора в гнездо свечи зажигания (рис. 2.33).

Вставьте индикатор часового типа с удлинителем до упора и прижмите его гайкой.

Прокрутите коленвал в направлении вращения двигателя до ВМТ первого цилиндра. Запомните положение малой стрелки индикатора часового типа.

Затем поверните коленвал против направления вращения двигателя обратно на 45°.

Надавите на планку натяжителя 1 в направлении стрелки и зафиксируйте поршень стопорным штифтом (рис. 2.36).

Пометьте фломастером направление хода цепи ГРМ 3.

ПРИМЕЧАНИЕ Центральный болт фазовращателя 2 имеет левую резьбу.

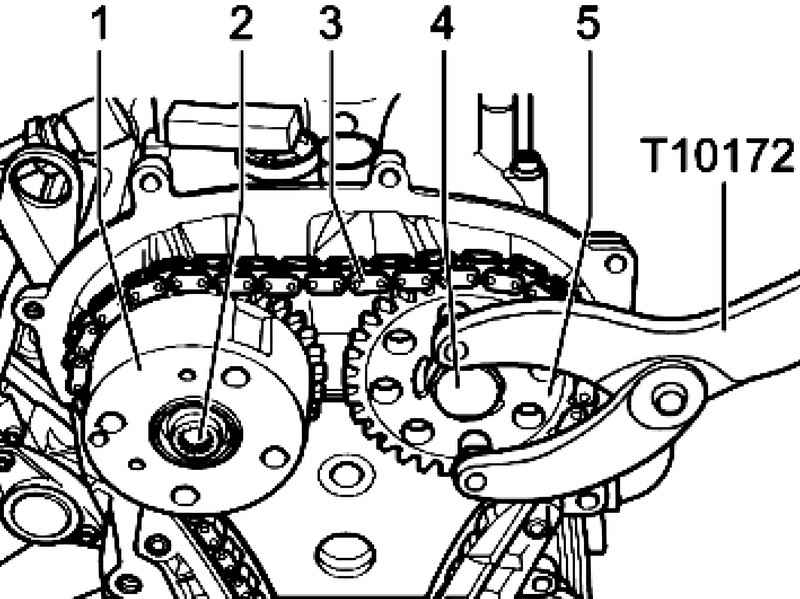

Рис. 2.37. Снятие фазовращателя

Выкрутите болты 2 и 4 и снимите фазовращатель 1 с цепи ГРМ 3 (рис. 2.37). Для удерживания используйте контропору.

Вновь насадите фазовращатель 1.

Замените болты 2 и 4 и затяните болт 2 на 40 Н·м, а болт 4 на 50 Н·м.

Проверните впускной и выпускной распредвалы, пока фиксатор распредвалов не войдет в отверстия в распредвалах до упора.

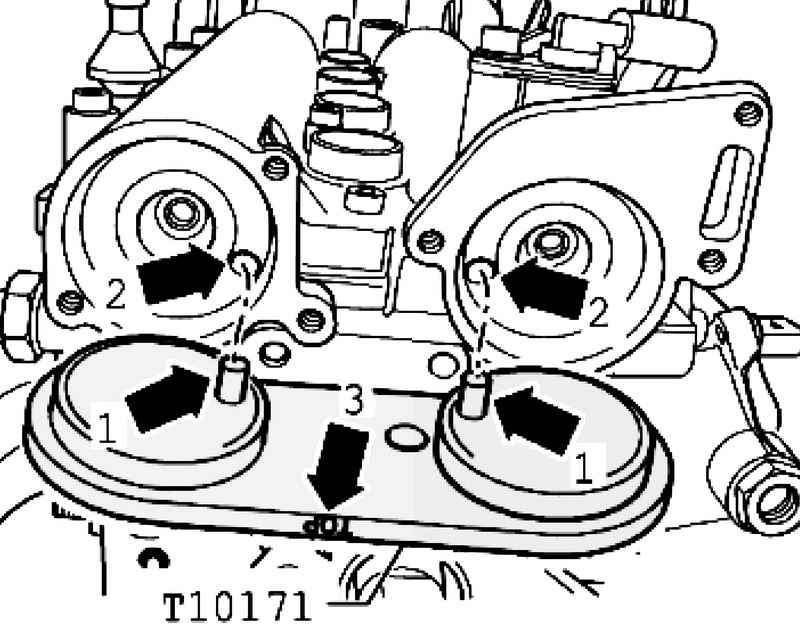

Рис. 2.35. Фиксатор распредвалов

Стопорные штифты1должны войти в отверстия 2. Отметка «TOP» должна быть видна сверху (рис. 2.35).

ПРИМЕЧАНИЕ При прокручивании распредвалы нельзя смещать по оси.

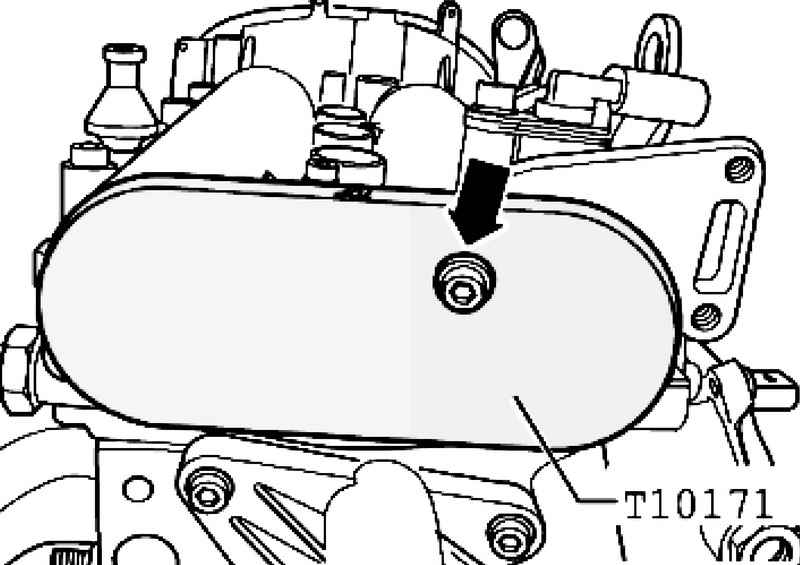

Рис. 2.38. Крепление фиксатора

Для крепления фиксатора вкрутите болт M6 от руки; не затягивая его (рис. 2.38).

Открутите болты звездочек распредвалов. Для этого обязательно используйте контропору.

ПРИМЕЧАНИЕ Фиксатор распредвалов нельзя используйте в качестве контропоры.

Снимите одну звездочку распредвала.

Положите цепь ГРМ, соблюдая направление хода, на звездочки распредвалов и вновь насадите снятую звездочку.

Вкрутите болты распредвалов настолько, чтобы звездочки еще проворачивались на распредвалах.

Натяните цепь ГРМ, вытянув стопорный штифт.

Поверните коленвал в направлении вращения двигателя в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

ПРИМЕЧАНИЕ Если коленвал был прокручен далее ВМТ более, чем на 0,01 мм, его следует еще раз поверните против направления вращения двигателя примерно на 45°. В заключение приведите коленвал в направлении вращения двигателя в ВМТ первого цилиндра.

Удерживайте с помощью контропоры звездочки распредвалов 1 и 5 в данном положении и затяните болты 2 (левая резьба) с моментом затяжки 40 Н·м и 4 на 50 Н·м (рис. 2.37).

ПРИМЕЧАНИЕ При затяжке болтов распредвалов коленвал не должен проворачиваться, а цепь ГРМ 3 должна оставаться натянутой по обеим сторонам.

Снимите фиксатор распредвалов.

Поверните коленвал в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется

Повторите регулировку.

Если фиксатор распредвалов вставляется

Снимите фиксатор распредвалов, удерживайте звездочки распредвалов с помощью контропоры и вкрутите болты 2 (левая резьба) и 4 обычным ключом на 1/4 оборота (90°). (рис. 2.37).

ПРИМЕЧАНИЕ Центральный болт фазовращателя 2 имеет левую резьбу.

ПРИМЕЧАНИЕ Звездочки при затяжке болтов не должны прокручивайтеся на распредвалах.

Поверните коленвал еще раз в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется повторите регулировку.

Дальнейшая установка выполняется в обратной последовательности.

Установите крышку распределительного механизма.

Установите поликлиновой ремень.

Замените уплотнительные кольца заглушек распредвалов и смажьте их маслом перед монтажом.

Установите клапан рециркуляции ОГ.
