2.2.1. Снятие и установка верхнего кожуха двигателя

ВНИМАНИЕ При установке кожуха двигателя, а именно при фиксации его в точках крепления, не применяйте грубой физической силы и не используйте инструмент. В противном случае можно повредить кожух двигателя.

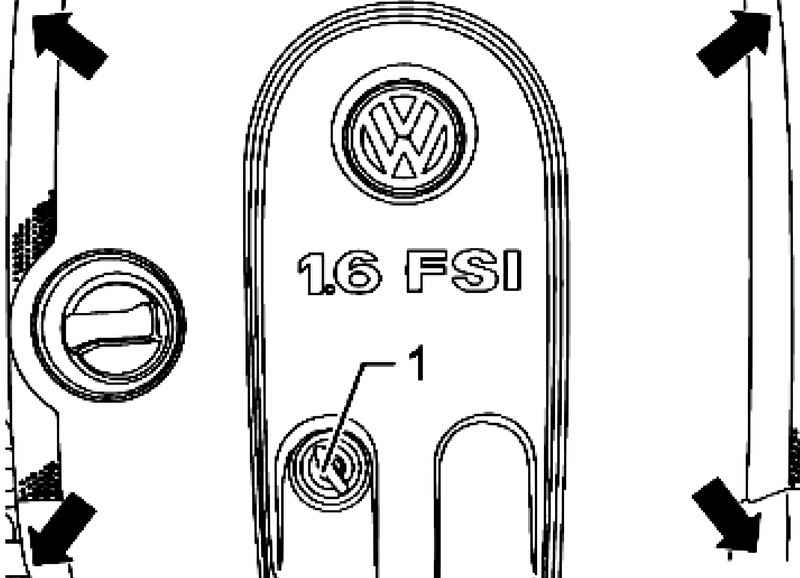

Рис. 2.1. Маслоизмерительный щуп

Извлеките маслоизмерительный щуп 1 (рис. 2.1).

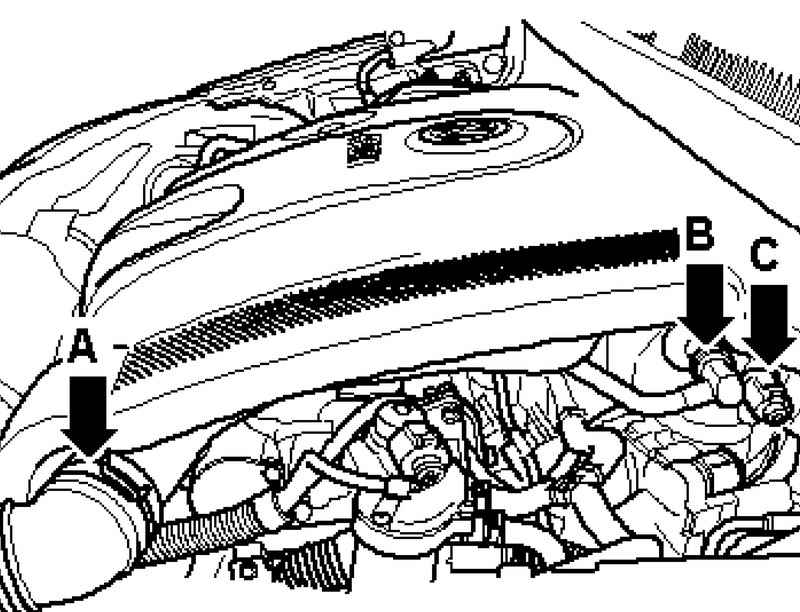

Рис. 2.2. Штекер и шланговое соединение

Отключите штекер С и шланговое соединение В (рис. 2.2).

Ослабьте хомут A и снимите шланг.

Разблокируйте кожух двигателя в точках крепления и снимите его вверх.

Поставьте кожух двигателя, вставив фиксаторы в точках крепления 2 и прижмите его так, чтобы фиксаторы защелкнулись.

Подключите штекер С и шланговое соединение В.

Насадите шланг и затяните хомут В.

Вставьте маслоизмерительный щуп в направляющую трубку.
